本實用新型屬于家具的技術領域，具體的涉及一種儲物床。

背景技術：

隨著房價的日益上漲，在房子面積不變的情況下，房子里的可利用空間變得尤為重要，因此，儲物床的出現很好的幫助了人們節省空間，用戶可將物品儲藏在儲物床下，使得多余的物品不會占用室內空間。

技術實現要素：

有鑒于此，本實用新型要解決的技術問題在于克服現有技術的缺陷，提供了一種儲物床，包括床面架、床底架、連桿，以及用以驅動所述床面架移動的驅動裝置；所述床底架包括上床底架和下床底架，以及用以連接所述上床底架和所述下床底架的連接腳；所述上床底架、下床底架和所述連接腳圍合成具有開口的容置腔體；所述床面架包括支撐架，以及與所述支撐架鉸接的床面板；所述支撐架置于所述床面板的周側；所述支撐架朝向所述上床底架的一側設有滑輪；所述上床底架朝向所述支撐架的一側設有供所述支撐架滑動的輪槽；所述輪槽沿所述上床底架的長度方向布置；所述連桿的兩端分別與所述上床底架和所述床面板鉸接；所述驅動裝置與所述床面板朝向所述上床底架的一側連接；所述驅動裝置用以驅動所述床面板由所述開口處打開或蓋合所述容置腔體。

在某些實施方式中，所述床面板包括頭部支撐板、腰部支撐板和腿部支撐板；所述頭部支撐板與所述腰部支撐板的一端鉸接；所述腰部支撐板背離所述頭部支撐板的一端與所述腿部支撐板鉸連接。

在某些實施方式中，所述驅動裝置包括用于驅動所述頭部支撐板彎折的頭部驅動電機、用于驅動所述腿部支撐板彎折的氣動升降桿。

在某些實施方式中，所述頭部驅動電機和所述腿部驅動電機均為推桿電機。

在某些實施方式中，所述推桿電機包括電機本體及由所述推桿電機本體伸出的伸縮桿；所述伸縮桿與所述頭部支撐板朝向所述上床底架的一側鉸接；所述氣動升降桿的一端與所述腿部支撐板朝向所述上床底架的一側鉸接；所述氣動升降桿背離所述腿部支撐板的一端與所述支撐架鉸接。

在某些實施方式中，所述頭部驅動電機用以驅動所述支撐架與所述輪槽內滑動。

在某些實施方式中，所述上床底架連接有用以支撐所述床面板的支撐部件。

在某些實施方式中，所述支撐部件與所述上床底架一體成型。

在某些實施方式中，所述床底架還包括與所述下床底架連接的床底板；所述下床底架置于所述床底板的周側。

在某些實施方式中，所述床面板和所述床底板均設有用以固定形狀的床骨架。

本實用新型提供的儲物床的有益效果是：

該儲物床通過驅動裝置驅動床面板打開或蓋合由上床底架和下床底架，以及用以連接所述上床底架和所述下床底架的連接腳圍合成的容置腔體。該容置腔體內可以存儲物品，實現了為房子提供更多可利用空間的作用。

進一步的，由于支撐架的滑輪可以在上床底架的輪槽中滑動，避免了現有的儲物床的床面板僅能作為一個整體傾斜的升起，床面板較沉，導致的多次升起床面板后，對床整體的牢固性和穩定性的影響和縮短儲物床的使用壽命的情況。

同時，由于現有儲物床面板僅能作為一個整體傾斜的升起，床面板一側的升起高度較底，物品儲藏在床面板升起較低的一側時，即不便于擺放物品，也不便于取用。也不利于儲物床內空間的分區規劃。通過設置滑輪和輪槽，支撐架可以相對上床面板根據使用者的需求滑動，使得床面板升起高度較低的一側不固定，從而便于合理利用儲藏空間，使得儲物床的功能能夠盡用。

綜上所述，本實用新型特殊的結構，其具有上述諸多的優點及實用價值，并在同類產品中未見有類似的方法公開發表或使用而確屬創新，產生了好用且實用的效果，較現有的儲物床具有增進的多項功效，從而較為適于實用，并具有廣泛的產業價值。

附圖說明

應當理解的是，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

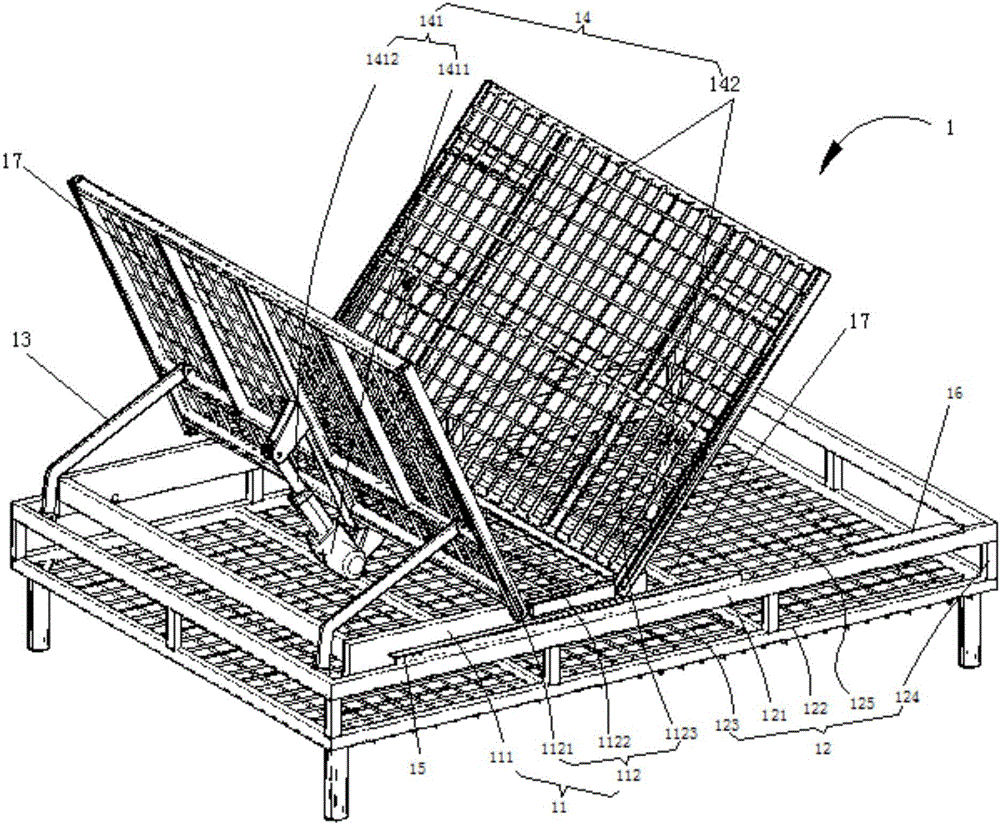

圖1為本實用新型儲物床的結構示意圖。

附圖標號說明：

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“長度”、“寬度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

實施例

參見圖1，本實用新型提供了一種儲物床1，包括床面架11、床底架12、連桿13，以及用以驅動所述床面架11移動的驅動裝置14；所述床底架12包括上床底架121和下床底架122，以及用以連接所述上床底架121和所述下床底架122的連接腳124；所述上床底架121、下床底架122和所述連接腳124圍合成具有開口的容置腔體125；所述床面架11包括支撐架111，以及與所述支撐架111鉸接的床面板112；所述支撐架111置于所述床面板112的周側；所述支撐架111朝向所述上床底架121的一側設有滑輪；所述上床底架121朝向所述支撐架111的一側設有供所述支撐架111滑動的輪槽15；所述輪槽15沿所述上床底架121的長度方向布置；所述連桿13的兩端分別與所述上床底架121和所述床面板112鉸接；所述驅動裝置14與所述床面板112朝向所述上床底架121的一側連接；所述驅動裝置14用以驅動所述床面板112由所述開口處打開或蓋合所述容置腔體125。

上述，該儲物床1通過驅動裝置14驅動床面板112打開或蓋合由上床底架121和下床底架122，以及用以連接所述上床底架121和所述下床底架122的連接腳124圍合成的容置腔體125。該容置腔體125內可以存儲物品，實現了為房子提供更多可利用空間的作用。

需要理解的是，支撐架111的滑輪可以在上床底架121的輪槽15中滑動。

需要理解的是，現有儲物床1面板僅能作為一個整體傾斜的升起，床面板112一側的升起高度較底，物品儲藏在床面板112升起較低的一側時，即不便于擺放物品，也不便于取用。也不利于儲物床1內空間的分區規劃。通過設置滑輪和輪槽15，支撐架111可以相對上床面板112根據使用者的需求滑動，使得床面板112升起高度較低的一側不固定，從而便于合理利用儲藏空間，使得儲物床1的功能能夠盡用。

在本實用新型實施例中，所述床面板112包括頭部支撐板1121、腰部支撐板1122和腿部支撐板1123；所述頭部支撐板1121與所述腰部支撐板1122的一端鉸接；所述腰部支撐板1122背離所述頭部支撐板1121的一端與所述腿部支撐板1123鉸連接。

上述，需要理解的是，現有儲物床1的床面板112僅能傾斜升起，當床面板112上放置有物品時，如枕頭、被子等床上用品時，物品容易掉落。而通過設置頭部支撐板1121、腰部支撐板1122和腿部支撐板1123，使得床面板112能夠實現分部升起，單獨升起頭部支撐板1121或腿部支撐板1123，當然也可以同時升起頭部支撐板1121和腿部支撐板1123，枕頭、被子等床上用品可以放置在未升起的床面板112處。

在本實用新型實施例中，所述驅動裝置14包括用于驅動所述頭部支撐板1121彎折的頭部驅動電機141、用于驅動所述腿部支撐板1123彎折的氣動升降桿142。

上述，可以理解的是，頭部驅動電機141用以驅動頭部支撐板1121，氣動升降桿142用以驅動腿部支撐板1123，可以實現床面板112分別升起，避免了現有的儲物床1的床面板112僅能作為一個整體傾斜的升起，床面板112較沉，導致的多次升起床面板112后，對床整體的牢固性和穩定性的影響和縮短儲物床1的使用壽命的情況。

可以理解的是，床面板112分為兩個部分升起，床面板112的靈活性更佳，便于滿足合理利用空間的需求，也延長了儲物床1的使用壽命，節約了使用者的經濟成。

在本實用新型實施例中，所述頭部驅動電機141為推桿電機。

在本實用新型實施例中，所述推桿電機包括電機本體1411及由所述推桿電機本體1411伸出的伸縮桿1412；所述伸縮桿1412與所述頭部支撐板1121朝向所述上床底架121的一側鉸接；所述氣動升降桿142的一端與所述腿部支撐板1123朝向所述上床底架121的一側鉸接；所述氣動升降桿142背離所述腿部支撐板1123的一端與所述支撐架111鉸接。

在本實用新型實施例中，所述頭部驅動電機141用以驅動所述支撐架111與所述輪槽15內滑動。

上述，支撐架111帶動床面板112相對于上床底架121滑動。

在本實用新型實施例中，所述上床底架121連接有用以支撐所述床面板112的支撐部件16。

在本實用新型實施例中，所述支撐部件16與所述上床底架121一體成型。

上述，支撐部件16可以有效的的支撐床面板112，避免床面板112的下方未有支撐造成的床面板112的變形。

在本實用新型實施例中，所述床底架12還包括與所述下床底架122連接的床底板123；所述下床底架122置于所述床底板123的周側。

上述，床底板123可用以支撐放置于其上的物品。

在本實用新型實施例中，所述床面板112和所述床底板123均設有用以固定形狀的床骨架17。

上述，床骨架17有效的加強了床面板112和床底板123的結構穩定性，可以避免床面板112和床底板123的變形。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
