本實用新型涉及一種組合式水杯。

背景技術：

水杯是我們日常中用來盛裝液體的容器，通常都采用高度大于寬度的圓柱體造型，以便于手拿取并保留液體的溫度。隨著人們生活品質的提高，對水杯等生活用品的功能品質的要求也越來越高。但是，目前市場上的水杯都只有固定容積，不能滿足人們在不同情況下對不同水量的需求，而且也不能通過一個水杯盛放不同種類的飲品。

針對上述問題，中國發明專利申請CN102715814A公開了一種通過增加一個兩邊敞口的杯體來達到增加杯子容量的水杯，但是這種水杯只能有限度的增加水杯的容量，而且只能增加杯子的容量，仍不能解決水杯可容納的飲料品種單一的問題。

技術實現要素：

本實用新型是鑒于上述問題而產生的，其目的在于提供一種容量可調、可盛裝不同飲品的水杯。

為實現本實用新型的目的采用如下的技術方案。

技術方案1的實用新型為一種組合式水杯，包括依次連接的多個杯體，所述杯體包括杯壁和杯底，所述杯壁的上端為杯口，在所述杯壁的上端的外周面形成有外螺紋，在所述杯壁的下端的內周面形成有內螺紋，所述杯底與所述杯壁的內周面的靠近所述內螺紋的位置連接，所述杯底的中部向下凸出，形成凸出部，在所述杯底的凸出部與所述杯壁的內螺紋之間形成環形間隙，

通過將杯體的杯壁的外螺紋插入相鄰的杯體的環形間隙與所述相鄰的杯體的內螺紋螺接，來將多個杯體依次連接。

另外，技術方案2的實用新型，在技術方案1的實用新型的組合式水杯中，在所述環形間隙中內置環形橡膠墊片。

另外，技術方案3的實用新型，在技術方案1的實用新型的組合式水杯中，所述杯壁包括內層杯壁和外層杯壁。

另外，技術方案4的實用新型，在技術方案3的實用新型的組合式水杯中，在所述內層杯壁和所述外層杯壁之間形成有隔熱材料。

另外，技術方案5的實用新型，在技術方案1的實用新型的組合式水杯中，在所述杯壁的上端，在所述杯壁的內周面連接有旋轉封閉隔片。

另外，技術方案6的實用新型，在技術方案1的實用新型的組合式水杯中，還包括杯蓋，在所述杯蓋的內周面形成內螺紋，所述杯蓋的內螺紋能夠與所述杯壁的上端的外螺紋螺接。

另外，技術方案7的實用新型，在技術方案6的實用新型的組合式水杯中，在所述杯蓋的中部設置有凸起，在所述凸起與所述杯蓋的內螺紋之間形成有間隙，在所述杯蓋的間隙中內置有環形橡膠墊片。

另外，技術方案8的實用新型，在技術方案7的實用新型的組合式水杯中，在所述杯蓋上設置有提手。

另外，技術方案9的實用新型，在技術方案5的實用新型的組合式水杯中，所述旋轉封閉隔片包括具有開口的固定部和對所述固定部的開口進行封閉的旋轉部，所述固定部與所述杯壁的內周面連接，所述旋轉部以能夠相對于所述固定部旋轉的方式與所述固定部連接。

另外，技術方案10的實用新型，在技術方案1的實用新型的組合式水杯中，所述水杯由不銹鋼材料制成。

與現有技術相比，本實用新型具有如下的有益效果。

根據技術方案1的實用新型，一種組合式水杯，包括依次連接的多個杯體，所述杯體包括杯壁和杯底，多個杯體之間通過螺紋依次連接，從而，組合式水杯能夠實現水杯的容量的可調節性，而且實現了水杯可以盛裝不同飲品的功能。杯底向下凸起可以使杯體在放置過程中更加平穩。

根據技術方案2的使用新型，在環形間隙中內置環形橡膠墊片。從而使杯體之間連接時，密封性更好。

根據技術方案3的實用新型，杯壁包括內層杯壁和外層杯壁，從而使得水杯在使用過程中更加安全，避免出現燙手等現象。

根據技術方案4的實用新型，在內層杯壁和外層杯壁之間形成有隔熱材料，從而也間接的增加了水杯的保溫效果，滿足了人們在不同場合對水溫的要求。

根據技術方案5的實用新型，在杯壁的上端的內周面連接有旋轉封閉隔片，從而使得水杯的密閉性更好，在單獨使用或者組合使用過程中，都能有效防止在拿放過程中漏水。

根據技術方案6的實用新型，杯蓋的內螺紋能夠與杯壁的上端的外螺紋螺接，從而使組合使用過程中，最上面的杯子具有良好的密閉性，也使得各個杯體在單獨使用時具有良好的密閉性。

根據技術方案7的實用新型，杯蓋的中部凸起與杯蓋的內螺紋之間形成有間隙，在杯蓋的間隙中內置有環形橡膠墊片，從而使杯蓋在使用過程中具有更好的密封性，這對水杯中的水的保溫性也起到了關鍵作用。

根據技術方案8的實用新型，杯蓋上設置有提手，從而使水杯的攜帶和使用都更加方便。

根據技術方案9的實用新型，旋轉封閉隔片分為旋轉部和固定部，從而使旋轉封閉隔片更容易操作，也更安全。

根據技術方案10的使用新型，水杯由不銹鋼材料制成，具有不易變形，不易碎等優點。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

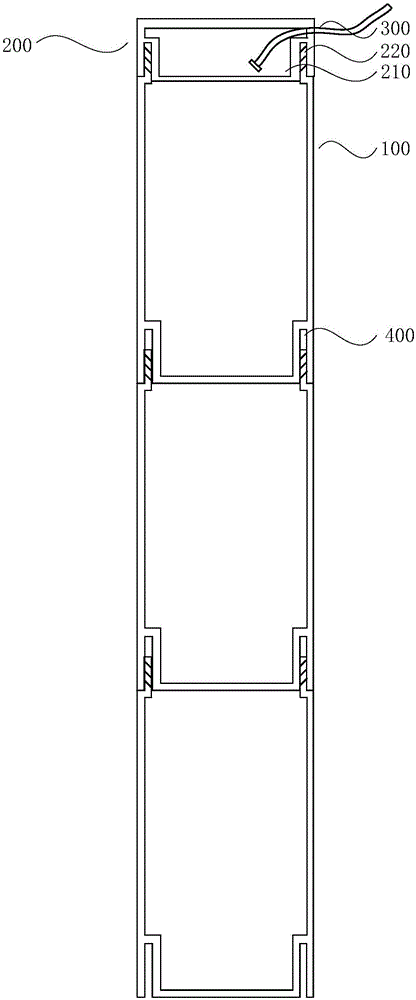

圖1是表示本實用新型的組合式水杯的整體結構的示意圖。

圖2是表示本實用新型的組合式水杯的杯體的示意圖。

100-杯體；110-杯壁；111-內層杯壁；112-外層杯壁；113-外螺紋；114-內螺紋120-杯底；130-凸出部；140-旋轉封閉隔片；141-固定部；142-旋轉部；200-杯蓋；210-凸起；220-杯蓋的內螺紋；300-提手；400-環形橡膠墊片。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

如圖1、圖2所示，組合式水杯由不銹鋼材料制成，包括依次連接的多個杯體100，杯體100包括杯壁110和杯底120。

杯壁110的上端為杯口，杯壁110的上端的外周面形成有外螺紋113，杯壁110的下端的內周面形成有內螺紋114。

另外，杯壁110包括內層杯壁111和外層杯壁112，在內層杯壁111和外層杯壁112之間形成隔熱空間。在隔熱空間中填充有隔熱材料。

另外，杯底120與杯壁110的內周面的靠近內螺紋110的位置連接。杯底120的中部向下凸出，形成凸出部130。在杯底的凸出部130與杯壁110的內螺紋114之間形成環形間隙。在環形間隙中內置作為密封墊片的環形橡膠墊片400。

通過將杯體100的杯壁110的外螺紋113插入相鄰的杯體100的環形間隙與所述相鄰的杯體100的內螺紋114螺接，能夠將多個杯體依次連接。

另外，組合式水杯還包括杯蓋200，在杯蓋200上設置有提手300，杯蓋200的內周面形成內螺紋220，杯蓋的內螺紋220能夠與杯壁110的上端的外螺紋113螺接。在杯蓋200中部設置有凸起210，在凸起210與杯蓋的內螺紋220之間形成有間隙，在杯蓋200的間隙中內置有環形橡膠墊片400。

另外，在組合式水杯的杯壁110的上端，在杯壁110的內周面連接有旋轉封閉隔片140。旋轉封閉隔片140包括具有開口的固定部141和對固定部141的開口進行封閉的旋轉部142，固定部141與杯壁110的內周面連接，旋轉部142以能夠相對于固定部141旋轉的方式與固定部141連接。

以上對本實用新型的一個具體實施方式的結構進行說明，下面說明其使用方式。

在組合式水杯使用前，組合式水杯的各個杯體100及杯蓋200各自放置。使用時，將各個杯體100中可裝入相同或不同種類的飲品，飲品裝入以后，將旋轉封閉隔片140旋轉關閉，然后通過將杯體100的杯壁110的外螺紋113插入相鄰的杯體的環形間隙與相鄰的杯體100的內螺紋114螺接，來將多個杯體依次連接，然后將杯蓋200與最上端的杯體100螺接。

使用者需要喝水時，可將杯體100從組合式水杯上擰下來，打開旋轉封閉隔片140，進行飲用。使用后的空杯體100可根據需求連接至組合式水杯底端，也可以單獨放置。

在以上的實施方式中，通過將多個杯體進行組裝能夠任意增大組合式水杯整體的容量，實現水杯的容量的可調節性。

另外，構成組合式水杯的各個杯體能夠單獨使用，與現有的僅增加杯壁的技術相比，能夠通過各個杯體盛裝不同飲品，實現盛裝多樣性的功能。

另外，杯底向下凸起，在凸起與杯壁的內螺紋之間形成環形間隙，相配合的另一個杯體的外螺紋，插入環形間隙中，與內螺紋螺接，從能夠增加螺接的可靠性，以及對杯體中的飲品的密封性。另外，由于凸起中容納飲品，從而可以使杯體在放置過程中更加平穩。

在以上的實施方式中，在所述環形間隙中內置環形橡膠墊片，從而使得杯體在盛裝液體并組合使用的過程中密封性更好，更好的防止了液體的滴漏。

在以上的實施方式中，杯壁包括內層杯壁和外層杯壁，在內層杯壁和外層杯壁之間形成隔熱空間，從而使得水杯在使用過程中更加安全，避免出現燙手等現象。

在以上的實施方式中，在內層杯壁和外層杯壁之間形成有隔熱材料，從而間接的增加了水杯的保溫效果，滿足了人們在不同場合對水溫的要求。

在以上的實施方式中，在杯壁的上端的內周面連接有旋轉封閉隔片，從而使得水杯的密閉性更好，在單獨使用或者組合使用過程中，都能有效防止在拿放過程中漏水。

在以上的實施方式中，杯蓋的內螺紋能夠與杯壁的上端的外螺紋螺接，從而使組合使用過程中，最上面的杯子具有良好的密閉性，也使得各個杯體在單獨使用時具有良好的密閉性。

在以上的實施方式中，杯蓋的中部凸起與杯蓋的內螺紋之間形成有間隙，在杯蓋的間隙中內置有環形橡膠墊片，從而使杯蓋在使用過程中具有更好的密封性，這對水杯中的水的保溫性也起到了關鍵作用。

在以上的實施方式中，在杯蓋上設置有提手，從而使水杯在攜帶過程中更加方便。

在以上的實施方式中，旋轉封閉隔片的設置使得組合式水杯在使用過程中更加安全便捷。

在以上的實施方式中，水杯由不銹鋼材料制成，具有不易變形，不易碎等優點。

另外，在上述實施方式中，對本實用新型的具體結構進行了說明，但是不限于此。

例如，環形間隙中內置環形橡膠墊片，但是不限于此，也可以不設置環形橡膠墊片，只要杯體之間組合時能達到想要的密封效果即可。

另外，杯壁設置有內層杯壁和外層杯壁，但是不限于此，也可以設置為單層杯壁，可以不設置保溫材料，只要能夠達到任意增加容量且能夠盛裝不同飲品的效果即可。

另外，在內層杯壁和外層杯壁之間填充有隔熱材料，但是不限于此，也可以不填充隔熱材料，只要能達到隔熱效果就可以。

另外，杯壁的內周壁上設置有旋轉封閉隔片，但是不限于此，也可以不設置此旋轉封閉隔片，只要能夠達到任意增加容量且能夠盛裝不同飲品的效果即可。

另外，杯蓋的中部設置有凸起，凸起與杯蓋的內螺紋之間形成有間隙，在杯蓋的間隙中內置有環形橡膠墊片，但是不限于此，杯蓋中部可不設置凸起，杯蓋中也可以不設置環形橡膠墊片，只要杯蓋與杯體之間的密封性得到滿足即可。

另外，杯蓋上設置有提手，但是不限于此，杯蓋上可以不設置提手。

另外，水杯由不銹鋼材料制成，但是不限于此，水杯可由塑料、玻璃、陶瓷等其他材料制成。

以上對本實用新型的優選的組合式水杯進行了說明，但是，本實用新型不限定于上述具體的實施方式，只要不脫離權利要求的范圍，可以進行各種各樣的變形或變更。本實用新型包括在權利要求的范圍內的各種變形和變更。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
