本實用新型涉及一種兒童專用拼裝跑道。
背景技術：

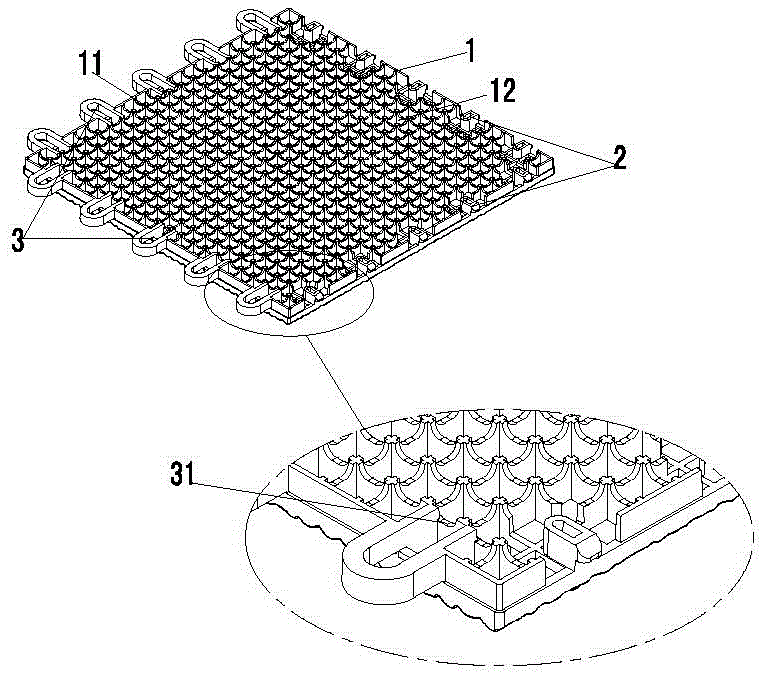

：兒童專用拼裝跑道主要是用于嬰幼兒學走路或兒童玩耍嬉戲的專用跑道，由于嬰幼兒初學行走和兒童好動易受傷的生理特征，需要對拼裝單元提出更高的要求，采取更多防護措施?，F有兒童專用拼裝單元一般采用泡沫制作，并采用犬牙交錯的方式連接固定。此類拼裝單元遇到外力作用容易滑動，連接處受到外力后亦容易松動脫落，嬰幼兒因此易摔倒受傷。也有的生產商采用軟膠制作兒童拼裝單元，但卻忽視了軟膠易變形、易松動、面板摩擦系數不高的特性，連接鎖扣沒有設置加強筋，面板沒有設置防滑結構，底板沒有降噪處理，從而導致拼裝單元的安全性和舒適性存在嚴重問題。技術實現要素：有鑒于此，本實用新型所解決的技術問題，在于提供一種安全可靠，環保舒適的新型兒童專用拼裝跑道。本實用新型一種兒童專用拼裝跑道的技術方案在于：該跑道由若干拼裝單元拼裝組合而成，該拼裝單元為彈性軟膠材質，呈方形，包括面板、底板、鎖扣和鎖槽，該面板為粗糙面并設置有防滑槽，該底板一相鄰兩側內設有鎖扣，另一相鄰兩側向外凸設有與鎖扣相對應的U型鎖槽，該U型鎖槽底部設有加強筋，底板的底部設有均勻排列的立柱，該立柱的間隔處設有若干降噪孔。本實用新型的有益效果是：安全可靠、環保舒適、拆裝方便、經濟實用。附圖說明圖1為本實用新型一種兒童專用拼裝跑道的底板結構示意圖；圖2為本實用新型一種兒童專用拼裝跑道的面板結構示意圖；圖3為本實用新型一種兒童專用拼裝跑道的底部降噪孔示意圖?！緢D號說明】。1拼裝單元11立柱12底板2鎖扣3鎖槽31加強筋4面板41防滑槽5降噪孔具體實施方式如圖1、圖2和圖3所示，本實用新型實施例提出了一種兒童專用拼裝跑道，該跑道由若干拼裝單元1拼裝組合而成，該拼裝單元1為彈性軟膠材質，呈方形，包括面板4、底板12、鎖扣2和鎖槽3，該面板4為粗糙面并設置有防滑槽41，該底板12一相鄰兩側內設有鎖扣2，另一相鄰兩側向外凸設有與鎖扣2相對應的U型鎖槽3，該鎖槽3底部設有加強筋31，底板12的底部設有均勻排列的立柱11，該立柱11的間隔處設有若干降噪孔5。在本具體實施例中，如圖1、圖2和圖3所示，在實施本實用新型一種兒童專用拼裝跑道時，只需按照設計尺寸，將一塊拼裝單元1的鎖扣2與另一相鄰拼裝單元1的鎖槽3相互連接固定即可完成拼裝單元1鋪設。由于本實用新型一種兒童專用拼裝跑道的鎖槽3設有加強筋31，從而可以有效防止拼裝單元1連接處松動和脫落，面板4上設置的粗糙面以及防滑槽41，可以很好地防止嬰幼兒滑到。底板12底部的降噪孔5，能有效降低踩踏拼裝單元1時所發出的噪音，從而提高舒適性。以上的實施說明及附圖所示，為本實用新型較佳實施例之一，并非以此局限本實用新型，是以，舉凡與本實用新型的構造、裝置、特征等近似、雷同者，均應屬本實用新型的創設目的及申請專利范圍之內。當前第1頁1 2 3
