本實用新型涉及止隔音地腳邊領域，尤其涉及一種結構簡單、易于制造的隔音地腳邊。

背景技術：

目前，門上用的密封膠條主要布置在門框上，而門框主要為門邊框和門上檻，密封條能夠防止門扇震動，并能起到一定的隔音效果。然而，門扇與地面之前還存在一定的間隙，液體和昆蟲能通過該間隙進入室內，而且該間隙也會降低門扇的隔音效果。

技術實現要素：

本實用新型的目的是提供一種隔音地腳邊，其用于布置在門扇下方的地面上，結構簡單且力學性能穩定，在門扇關上后，不僅能防止門扇震動，還能夠?qū)﹂T扇與地面之間的縫隙進行密封，起到良好的隔音效果。

為實現上述目的，本實用新型提供一種隔音地腳邊，包括橫向貫通且用于設置在門框下方的型材件；所述型材件的截面寬度與門框相適配，型材件上靠近門扇的一側設有用于與門扇相接觸的密封條，所述密封條的高度高于門扇底部與地面之間的縫隙，型材件上設有密封條的一側設有密封條安裝槽，密封條上設有用于插接在所述密封條安裝槽中的第一插條。

作為本實用新型的進一步改進，所述密封條為膠條或毛條。

作為本實用新型的更進一步改進，所述型材件的頂部設有防滑結構。

作為本實用新型的更進一步改進，所述防滑結構為防滑槽。

作為本實用新型的更進一步改進，所述型材件的底部設有橫向貫通的防水膠條，型材件的底部設有防水膠條安裝槽，所述防水膠條上設有用于插接在所述防水膠條安裝槽中的第二插條。

有益效果

與現有技術相比，本實用新型的隔音地腳邊有以下優點：

1、在門扇關上后，隔音地腳邊上的密封條不僅能夠防止門扇震動，還能夠?qū)﹂T扇與地面之間的縫隙進行密封，起到良好的隔音效果，同時也能夠防止昆蟲從該縫隙進入室內；

2、型材件頂部的防滑結構能夠盡可能避免人員踩在其上時出現滑倒的情況，安全性較好，優選的，防滑結構為防滑槽，其結構簡單，生產難度低，生產成本低；

3、位于型材件底部的防水膠條4能起到防止門外的水和灰塵進入室內的作用。

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為一種隔音地腳邊的結構示意圖；

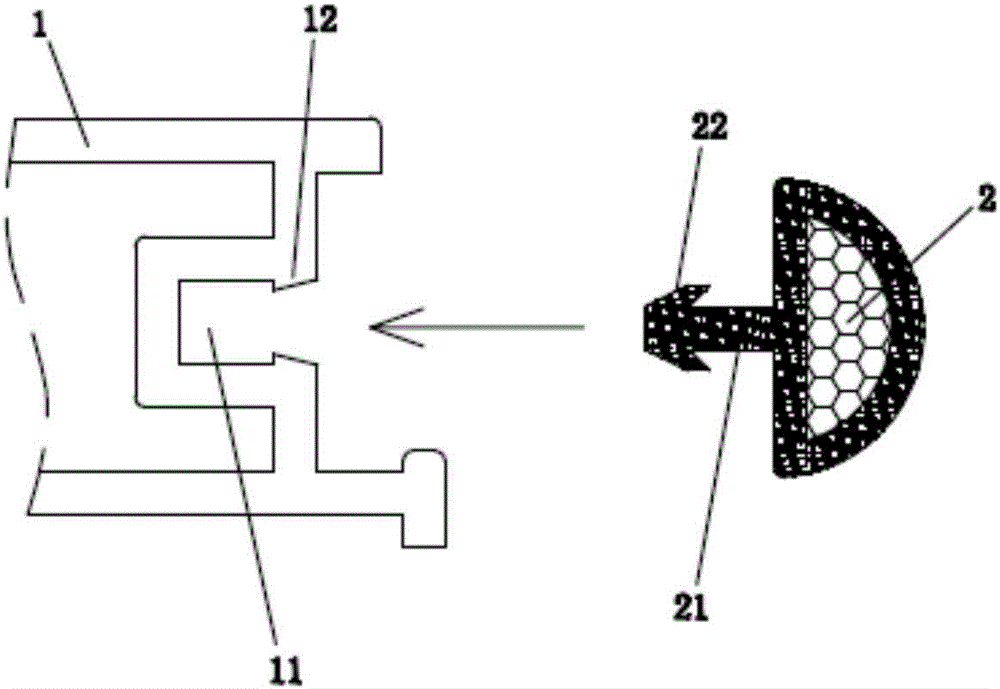

圖2為密封條安裝槽與密封條的結構放大示意圖；

圖3為型材件上的防滑結構為防滑槽的局部結構示意圖；

圖4為防水膠條與型材件的連接結構示意圖。

圖中，1、型材件；11、密封條安裝槽；12、第一倒鉤；13、防水膠條安裝槽；2、密封條；21、第一插條；22、第二倒鉤；3、防滑結構；4、防水膠條；41、第二插條。

具體實施方式

現在參考附圖描述本實用新型的實施例。

實施例1

本實用新型的具體實施方式如圖1所示，一種隔音地腳邊，包括橫向貫通且用于設置在門框下方的型材件1。型材件1的截面寬度與門框相適配，型材件1上靠近門扇的一側設有用于與門扇相接觸的密封條2，密封條2的高度高于門扇底部與地面之間的縫隙。如圖2所示，型材件1上設有密封條2的一側設有密封條安裝槽11，密封條2一側設有用于插接在密封條安裝槽11中的第一插條21。密封條安裝槽11的槽口處設有第一倒鉤12，第一倒鉤12的鉤頂朝向密封條安裝槽11的內部。第一插條21上設有與第一倒鉤12相適配的第二倒鉤22，第二倒鉤22的鉤頂朝向密封條2的一側。密封條2上的第一插條21插進密封條安裝槽11后，第一倒鉤12的鉤頂與第二倒鉤22的鉤頂相對，使密封條2不容易從密封條安裝槽11中脫落。隔音地腳邊通過螺釘(圖中未標出)固定在地面上。

該隔音地腳邊在門扇關上后，密封條2不僅可防止門扇震動，還能夠?qū)﹂T扇與地面之間的縫隙進行密封，起到良好的隔音效果，同時也能夠防止昆蟲從該縫隙進入室內。

密封條2可以為膠條或毛條。本實施例中，密封條2為膠條。

型材件1的頂部設有防滑結構3，其能夠盡可能避免人員踩在其上時出現滑倒的情況，安全性較好。優選的，如圖3所示，防滑結構3采用截面為齒狀的防滑槽，其結構簡單，成本較低。

如圖1所示，型材件1的底部設有兩條橫向貫通的防水膠條4。型材件1的底部設有兩條防水膠條安裝槽13。如圖4所示，防水膠條4上設有用于插接在防水膠條安裝槽13中的第二插條41。隔音地腳邊通過螺釘(圖中未標出)固定在地面上時，防水膠條4被壓緊在型材件1和地面之間，從而起到防止門外的水和灰塵進入室內的作用。

以上結合最佳實施例對本實用新型進行了描述，但本實用新型并不局限于以上揭示的實施例，而應當涵蓋各種根據本實用新型的本質進行的修改、等效組合。
