本實用新型涉及燒烤爐技術領域，尤其是一種新型的燒烤爐。

背景技術：

目前，市面上的燒烤爐都會安裝有風機，風機轉動工作提高燒烤爐內的空氣對流性，使空氣流動更加順暢，并形成旋風，使燃燒體燃燒得更加充分，火力更加均勻。現有的燒烤爐種類較多，本實用新型提出一種新型的燒烤爐結構，供用戶選擇。

技術實現要素：

為解決上述問題，本實用新型提供一種結構簡單緊湊、使用方便的新型燒烤爐。

本實用新型解決其技術問題所采用的技術方案是：

一種新型的燒烤爐，包括爐體，爐體頂部設有開口，爐體內靠近底部的一端設有隔離板，隔離板將爐體內上下式分隔為散熱腔和風腔，散熱腔內設有接油盆，其特征在于，所述接油盆的底部固定有底板，底板上座設有上下為敞開狀的燃燒盒，燃燒盒內設有支承燃燒體的托板，托板與底板之間的燃燒盒內構成引燃腔，引燃腔與風腔連通構成進風通道。

采用該結構的燒烤爐，當氣流經風腔進入引燃腔時（此時引燃腔內置有燃燒體），引燃腔內的空氣與腔外的空氣對流速度加快，使空氣流動更加順暢，空氣與燃燒體充分混合燃燒，使火力更加均勻。

所述風腔內設有吹風盒，吹風盒一側開設有安裝風機的開口，吹風盒頂端設有吹風管，吹風管延伸至燃燒盒內與吹風盒連通構成進風通道。

風機轉動工作，帶動氣流從吹風管進入燃燒盒內（利用吹風管直徑細小的特性，使氣流更加集中，增加風壓），加快空氣對流速度，使引燃腔內的燃燒體充分燃燒，提高燃燒效率。

所述燃燒盒頂端設有燃燒蓋板，燃燒蓋板上設有多個與燃燒盒連通的蓋板燃燒孔。

利用燃燒孔可以增加空氣的流動性，使燃燒熱效率提高。

所述爐體側壁開設有與風腔連通的多個進風孔。

空氣從進風孔進入風腔內，風機抽取風腔內的空氣進入引燃腔內與燃燒體充分燃燒。

所述接油盆頂端邊緣翻接有掛鉤板，掛鉤板掛設在開口上。結構簡單緊湊，更節省空間。

所述底板邊緣向上延伸有第一圍板，對應托板邊緣向下延伸有第二圍板，第二圍板的邊緣水平延伸有第三圍板，第三圍板外邊緣與第一圍板內壁相抵，燃燒盒底端與第三圍板相抵。

所述底板開設有適于吹風管穿過的通孔，通孔邊緣翻接有導向套筒。起導向作用，使吹風管更容易安裝進通孔內。

所述托板上開設有多個與引燃腔連通的吹風孔。提高空氣對流性，使燃燒體充分燃燒。

所述底板的底端設有多個支撐腳，支撐腳與接油盆內底部固定配合。提高底板和燃燒盒的穩固性。

本實用新型的有益效果是：

采用該結構的燒烤爐，當氣流經風腔進入引燃腔時（此時引燃腔內置有燃燒體），引燃腔內的空氣與腔外的空氣對流速度加快，使空氣流動更加順暢，空氣與燃燒體充分混合燃燒，使火力更加均勻。

附圖說明

圖1是本實用新型的剖視圖。

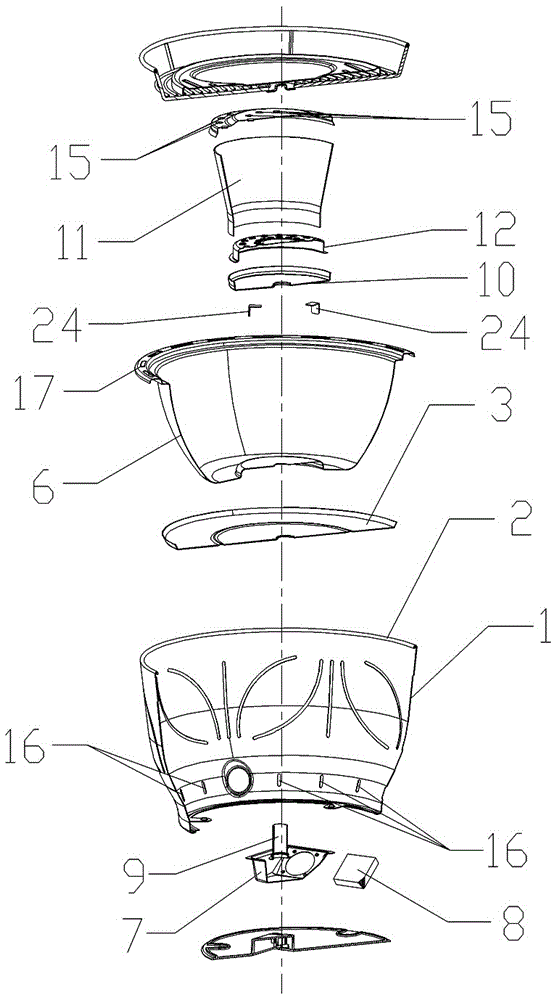

圖2是本實用新型的分解結構示意圖。

圖3是本實用新型燃燒盒、托板以及底板的結構示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

如圖1至3所示，一種新型的燒烤爐，包括爐體1，爐體1頂部設有開口2，爐體1內靠近底部的一端設有隔離板3，隔離板3將爐體1內上下式分隔為散熱腔4和風腔5，散熱腔4內設有接油盆6，其特征在于，所述接油盆6的底部固定有底板10，底板10上座設有上下為敞開狀的燃燒盒11，燃燒盒11內設有支承燃燒體的托板12，托板12與底板10之間的燃燒盒11內構成引燃腔13，引燃腔13與風腔5連通構成進風通道。

采用該結構的燒烤爐，當氣流經風腔5進入引燃腔13時（此時引燃腔13內置有燃燒體），引燃腔13內的空氣與腔外的空氣對流速度加快，使空氣流動更加順暢，空氣與燃燒體充分混合燃燒，使火力更加均勻。

所述風腔5內設有吹風盒7，吹風盒7一側開設有安裝風機8的開口2，吹風盒7頂端設有吹風管9，吹風管9延伸至燃燒盒11內與吹風盒7連通構成進風通道。

風機8轉動工作，帶動氣流從吹風管9進入燃燒盒11內（利用吹風管9直徑細小的特性，使氣流更加集中，增加風壓），加快空氣對流速度，使引燃腔13內的燃燒體充分燃燒，提高燃燒效率。

所述燃燒盒11頂端設有燃燒蓋板14，燃燒蓋板14上設有多個與燃燒盒11連通的蓋板燃燒孔15。

利用燃燒孔可以增加空氣的流動性，使燃燒熱效率提高。

所述爐體1側壁開設有與風腔5連通的多個進風孔16。

空氣從進風孔16進入風腔5內，風機8抽取風腔5內的空氣進入引燃腔13內與燃燒體充分燃燒。

所述接油盆6頂端邊緣翻接有掛鉤板17，掛鉤板17掛設在開口2上。結構簡單緊湊，更節省空間。

所述底板10邊緣向上延伸有第一圍板18，對應托板12邊緣向下延伸有第二圍板19，第二圍板19的邊緣水平延伸有第三圍板20，第三圍板20外邊緣與第一圍板18內壁相抵，燃燒盒11底端與第三圍板20相抵。

所述底板10開設有適于吹風管9穿過的通孔21，通孔21邊緣翻接有導向套筒22。起導向作用，使吹風管9更容易安裝進通孔21內。

所述托板12上開設有多個與引燃腔13連通的吹風孔23。提高空氣對流性，使燃燒體充分燃燒。

所述底板10的底端設有多個支撐腳24，支撐腳24與接油盆6內底部固定配合。提高底板10和燃燒盒11的穩固性。

以上所述的具體實施例，僅為本實用新型較佳的實施例而已，舉凡依本實用新型申請專利范圍所做的等同設計，均應為本實用新型的技術所涵蓋。
