本實用新型涉及烤爐設備領域，更具體地說，涉及一種可折疊側臺的燒烤爐。

背景技術：

烤爐是一種以形成熱空氣來烘烤烹調食品的一種裝置，一般為封閉或半封閉結構。烤爐又稱烘爐、烤箱和焗爐，以開放形式用加熱空氣加熱的則稱為烤爐。人們對燒烤這一烹調食品的方式已成為一種喜愛的對食品的烹調方法。在現有技術中的烤爐，在燒烤過程中對食物的燒烤已改進不少，有封閉是燒烤、半封閉燒烤和開放式燒烤。但在燒烤過程中，使用者所需要使用到的工具和材料或放置在燒烤網上，造成工具和材料已被加熱，使用時出現燙手的情況，不方便使用。

技術實現要素：

本實用新型主要解決的技術問題是提供一種可折疊側臺的燒烤爐，該側臺在安裝好時可以盛放各種工具，在不需要使用側臺時，將側臺折疊好，這樣節省了空間，具有較高的應用價值。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種可折疊側臺的燒烤爐，包括：爐體，用于為食物加熱；側臺，可折疊設置在爐體的一側；其中，爐體與側臺連接的一側設置有第一卡扣機構，側臺與爐體連接的一端設置有第二卡扣機構，第二卡扣機構可移動設置在第一卡扣機構中，以使得側臺可折疊設置在爐體的一側。

其中，側臺包括側臺平板，第二卡扣機構設置在側臺平板的底部。

其中，第一卡扣機構設有螺釘，第二卡扣機構設有滑槽，滑槽可移動設置在螺釘中，以使得側臺可折疊設置在爐體的一側。

其中，滑槽呈長條狀，滑槽的內徑小于螺釘的頭部的內徑，且滑槽的內徑大于螺釘的螺桿的內徑，以使得滑槽可移動設置在螺釘中。

其中，滑槽遠離側臺的一端設有圓孔，圓孔的內徑大于螺釘的頭部的內徑，以使得滑槽通過圓孔設置在螺釘上。

其中，第二卡扣機構相對于螺釘移動到滑槽的另一端時卡置在爐體上，以使得側臺平放在爐體的一側；第二卡扣機構相對于螺釘移動到滑槽的一端的圓孔時折疊在爐體的一側上，以使得側臺折疊在爐體的一側。

其中，滑槽的長度方向與側臺平板所在的水平面形成夾角。

其中，爐體設有蓋子、設置在蓋子上的把手和檢測爐體內部溫度的溫度計，蓋子鉸接設置在爐體上，以蓋住爐體中的烤網。

其中，爐體的底部設置有滑輪。

區別于現有技術，本實用新型所取得的有益效果是：本實用新型所公開的燒烤爐包括：爐體，用于為食物加熱；側臺，可折疊設置在爐體的一側；其中，爐體與側臺連接的一側設置有第一卡扣機構，側臺與爐體連接的一端設置有第二卡扣機構，第二卡扣機構可移動設置在第一卡扣機構中，以使得側臺可折疊設置在爐體的一側。通過上述方式，本實用新型所公開燒烤爐具有可折疊的側臺，可以通過該側臺盛放各種工具，在不需要使用側臺時，將側臺折疊好，這樣節省了空間，具有較高的應用價值。

附圖說明

圖1是本實用新型一種可折疊側臺的燒烤爐的立體結構示意圖；

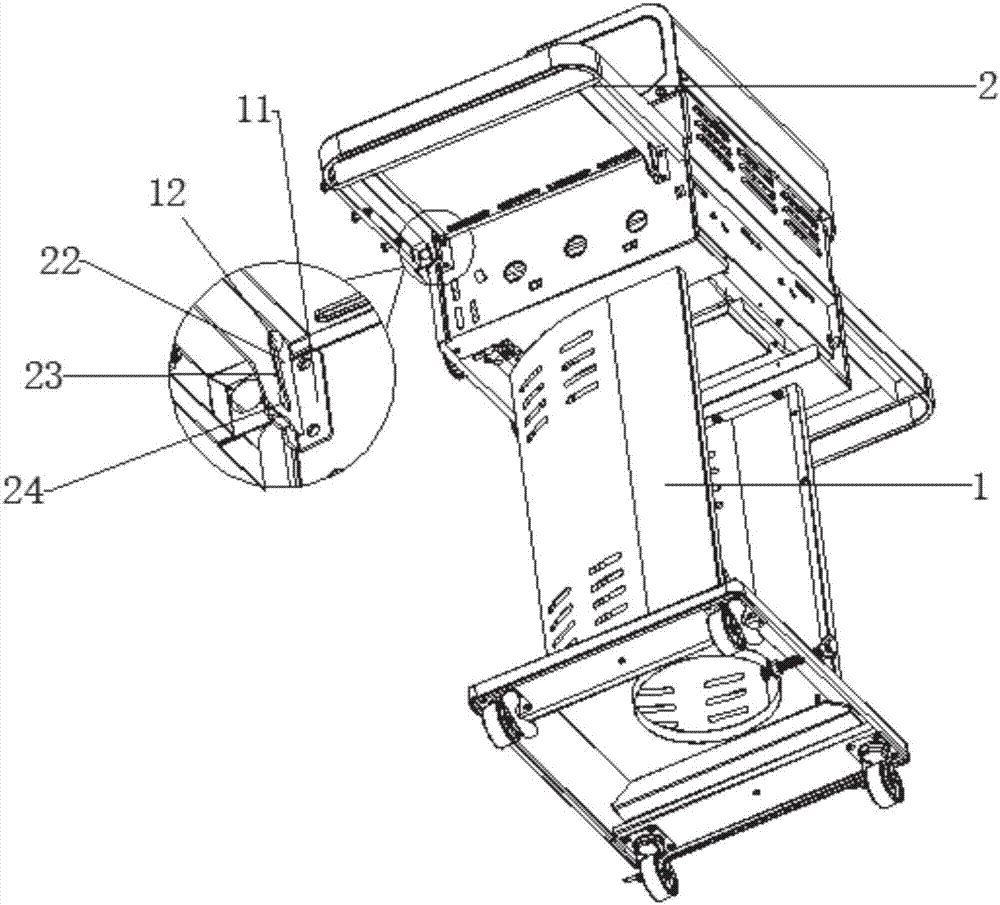

圖2是圖1中燒烤爐的側臺與爐體的連接示意圖；

圖3是圖1中燒烤爐的側臺的拆卸狀態示意圖；

圖4是圖1中燒烤爐的側臺的折疊狀態示意圖。

具體實施方式

下面結合附圖和實施方式對本實用新型進行詳細說明。

參照圖1-圖4所示，圖1是本實用新型一種可折疊側臺的燒烤爐的立體結構示意圖，圖2是圖1中燒烤爐的側臺與爐體的連接示意圖，圖3是圖1中燒烤爐的側臺的拆卸狀態示意圖，圖4是圖1中燒烤爐的側臺的折疊狀態示意圖。本實施例中的一種可折疊側臺的燒烤爐包括爐體1和側臺2。

爐體1用于為食物加熱。其中，爐體1具體可以包括用于給食物加熱的烤網及用于盛放燃燒炭的炭網。爐體設有蓋子13、設置在蓋子13上的把手14和檢測爐體內部溫度的溫度計15，蓋子13鉸接設置在爐體1上，以蓋住爐體1中的烤網，通過把手14將蓋子蓋上或打開。具體的，蓋子13與爐體1鉸接，使得蓋子13在爐體1上打開和閉合，對不同的食物類型可以選擇打開或閉合蓋子13，使用方便。進一步的，爐體1的底部設置有滑輪3，可以方便移動爐體1，運送和移動方便。

側臺2可折疊設置在爐體1的一側。其中，爐體1與側臺2連接的一側設置有第一卡扣機構11，側臺2與爐體1連接的一端設置有第二卡扣機構22，第二卡扣機構22可移動設置在第一卡扣機構11中，即第二卡扣機構22也與第一卡扣機構11鉸接設置，使得側臺2可折疊設置在爐體1的一側。具體的，側臺2可折疊設置在爐體1的一側是通過第二卡扣機構22可移動設置在第一卡扣機構11中所實現的。側臺2可折疊在爐體1上，當需要攜帶和存放時節省了所占用的空間，方便快捷。應理解，本實施例中的側臺2有兩個，分別對稱設置在爐體1的兩側，更進一步的方便了人們使用燒烤爐，可根據實際情況選擇在兩個側臺2上放置食物材料和燒烤工具。

優選的，側臺2包括側臺平板21，第二卡扣機構22設置在側臺平板21的底部，具體地，第二卡扣機構22是設置在側臺平板21的底部上的一塊金屬塊，該金屬塊設有滑槽23。第一卡扣機構11設有螺釘12，第二卡扣機構22設有滑槽23，滑槽23可移動設置在螺釘12中，以使得側臺2可折疊設置在爐體1的一側。在本實施例中，第一卡扣機構11固定設置在爐體1上，螺釘12固定設置在第一卡扣機構11上，實際上，第一卡扣機構11是設置在爐體1上的一塊金屬塊，金屬塊上固定有螺釘12。其中第一卡扣機構11和螺釘12用于掛住側臺2。第二卡扣機構22可移動設置在第一卡扣機構11上，以使得側臺2可折疊設置在爐體1的一側。另外，側臺2可通過該通孔24可拆卸設置在爐體1上。優選的，滑槽23呈長條狀，滑槽23的內徑小于螺釘12的頭部的內徑，且滑槽23的內徑大于螺釘12的螺桿的內徑，以使得滑槽23可移動設置在螺釘12中。其中，滑槽23遠離側臺2的一端設有圓孔24，圓孔24的內徑大于螺釘12的頭部的內徑，以使得滑槽23通過圓孔24設置在螺釘12上。應理解，圓孔24與滑槽23相連通，圓孔24的內徑大于螺釘12的頭部的內徑，以使得滑槽23可通過該圓孔24設置在螺釘12上。進一步的，第一卡扣機構11的數量為兩個，間隔設置在爐體11上，第二卡扣機構22的數量為兩個，間隔設置在側臺平板21的底部。本實用新型的側臺2可拆卸，使得側臺2不僅可以給燒烤提供放置工具和材料的平臺，在存放和移動過程中還可以拆卸下來，節省了空間方便快捷，具有較高的應用價值。

優選的，第二卡扣機構22相對于螺釘12移動到滑槽23的另一端時卡置在爐體1上，以使得側臺2平放在爐體1的一側上，此時側臺2可以盛放各種工具；第二卡扣機構22相對于螺釘12移動到滑槽23的一端的圓孔24時折疊在爐體1的一側上，以使得側臺2折疊在爐體1的一側。另外滑槽23的長度方向與側臺平板21平放在爐體1時所在的水平面形成夾角。應理解，該夾角的大小為銳角且大于60度，本實施例并非限定滑槽23的長度方向與側臺平板21所在的平面行成的夾角的角度大小范圍，在其他實施例中，當該夾角改變時，相應的第一卡扣機構11和第二卡扣機構22的結構均應做出調整。

本實用新型在具體實施時，將側臺2通過圓孔24套進螺釘12上，轉動側臺平板21使其處于水平位置時，將側臺平板2往下壓設在第一卡扣機構11上，以使得側臺2呈水平狀態，供使用者放置工具和食物。當移動和運送燒烤爐時，將側臺平板21向上抬起，使得滑槽23上的圓孔24與螺釘12相對，此時將側臺平板21的另一端向下旋轉，將側臺2折疊在爐體1上；還可以將側臺平板21往外取出，將側臺2拆卸出來，本實用新型結構新穎，使用方便，具有較高的應用價值。

綜上，本實用新型所公開的燒烤爐包括：爐體，用于為食物加熱；側臺，可折疊設置在爐體的一側；其中，爐體與側臺連接的一側設置有第一卡扣機構，側臺與爐體連接的一端設置有第二卡扣機構，第二卡扣機構可移動設置在第一卡扣機構中，以使得側臺可折疊設置在爐體的一側。通過上述方式，本實用新型所公開燒烤爐具有可折疊的側臺，可以通過該側臺盛放各種工具，在不需要使用側臺時，將側臺折疊好，這樣節省了空間，具有較高的應用價值。

以上所述僅為本實用新型的實施方式，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
