本實用新型涉及兒童用品領域，特別是一種兒童床。

背景技術：

現有的兒童床大多具有折疊功能，能夠在折疊狀態下有效減小床體的體積，但是具有伸縮支腿的兒童床存在一個問題，即支腿的伸長需要手動操作，較為不便。

技術實現要素：

本實用新型的目的是提供一種能夠自動伸出支腿的兒童床。

為達到上述目的，本實用新型采用的技術方案是：

一種兒童床，能夠鎖定在折疊狀態和展開狀態，包括具有展開狀態和折疊狀態的上圍框和用于支撐所述的上圍框的撐架，所述上圍框包括關節、分別與所述關節的左右兩端轉動連接的左圍桿與右圍桿，所述撐架包括上端部分別與所述關節轉動連接的左上支腿和右上支腿、兩端分別與所述左上支腿和左圍桿轉動連接的左連桿、兩端分別與所述右上支腿和右圍桿轉動連接的右連桿、可沿所述左上支腿的長度方向滑動設置的左下支腿、以及可沿所述右上支腿的長度方向滑動設置的右下支腿，所述左連桿與所述左上支腿通過第一轉軸轉動連接，所述右連桿與所述右上支腿通過第二轉軸轉動連接，所述兒童床還包括驅動所述左下支腿向下伸出左上支腿的第一彈性件和驅動所述右下支腿向下伸出右上支腿的第二彈性件，所述第一彈性件一端與所述第一轉軸相抵另一端與所述左下支腿的上端部相抵，所述第二彈性件一端與所述第二轉軸相抵另一端與所述右下支腿的上端部相抵。

優選地，所述第一轉軸與所述左上支腿固定連接，所述第二轉軸與所述右上支腿固定連接。

優選地，所述關節的中部設置有第三轉軸，所述左上支腿和所述右上支腿的上端部風別與所述第三轉軸轉動連接。

優選地，所述左上支腿與所述左下支腿之間設置有將兩者相互鎖定的鎖定件。

優選地，所述右上支腿與所述右下支腿之間設置有將兩者相互鎖定的鎖定件。

優選地，所述第一彈性件和所述第二彈性件均為壓簧。

優選地，所述左上支腿、所述左下支腿均為管狀桿件，所述左上支腿套設在所述左下支腿外設置。

優選地，所述右上支腿、所述右下支腿均為管狀桿件，所述右上支腿套設在所述右下支腿外設置。

優選地，所述兒童床還包括兩端分別連接所述左上支腿和所述右上支腿的底撐桿。

進一步優選地，所述底撐桿包括左端部與所述左上支腿相轉動連接的左撐桿、右端部與所述的右上支腿相轉動連接左端部與所述左撐桿的右端部轉動連接的右撐桿，以及可將所述左撐桿與所述左撐桿相互鎖定或者解鎖的撐桿鎖。

由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：

由于本實用新型在上、下支腿之間設置了彈性件，打開支腿鎖定件后，能夠使得下支腿自動伸出。

附圖說明

附圖1為本實用新型的展開示意圖；

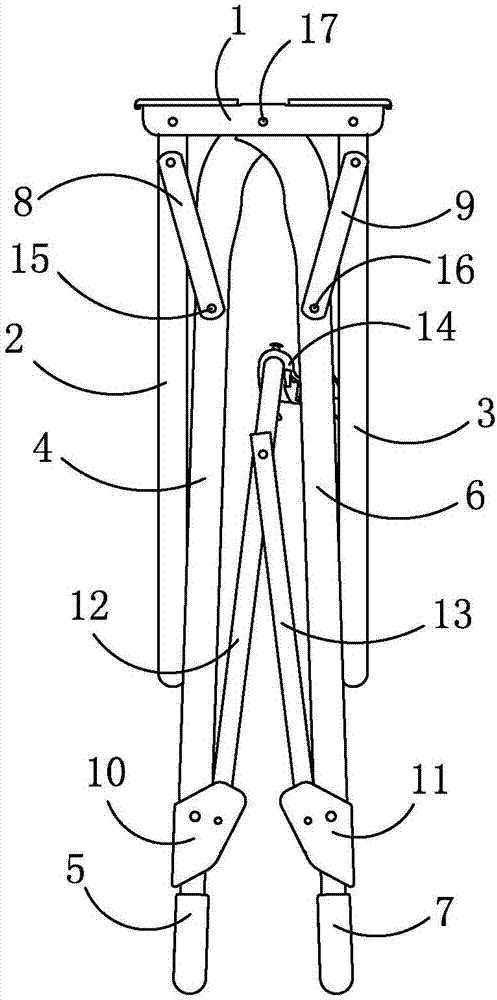

附圖2為本實用新型和折疊示意圖。

以上附圖中：1、關節；2、左圍桿；3、右圍桿；4、左上支腿；5、左下支腿；6、右上支腿；7、右下支腿；8、左連桿；9、右連桿；10、左固定套；11、右固定套；12、左撐桿；13、右撐桿；14、撐桿鎖；15、第一轉軸；16、第二轉軸；17第三轉軸。

具體實施方式

下面結合附圖所示的實施例對本實用新型作進一步描述：

所述左連桿與所述左上支腿通過第一轉軸轉動連接，所述右連桿與所述右上支腿通過第二轉軸轉動連接。

參見附圖1-2所示，一種兒童床，能夠鎖定在折疊狀態和展開狀態，包括具有展開狀態和折疊狀態的上圍框和用于支撐所述的上圍框的撐架。上圍框包括關節1、左圍桿2和右圍桿3，其中左圍桿2的右端部與關節1的左端部轉動連接，右圍桿3的左端部與關節1的右端部轉動連接。撐架包括空心管狀的左上支腿4、左下支腿5、右上支腿6、右下支腿7、左連桿8和右連桿9，其中，左上支腿4、右上支腿6的上端部與固定設置在關節1的中部的第三轉軸17轉動連接，左連桿8的上端與左圍桿2轉動連接，左連桿8的下端與固定設置在左上支腿4上的第一轉軸15轉動連接，右連桿9的上端與右圍桿3轉動連接，右連桿9的下端與固定設置在右上支腿6上的第二轉軸16轉動連接；左上支腿4套設在左下支腿5外，并且在左上支腿4中設置有壓簧，壓簧的一端與第一轉軸15相抵另一端與左下支腿5的上部相抵，當解鎖左上支腿4與左下支腿5之間的支腿鎖定件時（圖中未表示），左下支腿5可在壓簧的作用下自動彈出；右上支腿6套設在右下支腿7外，并且在右上支腿6中設置有壓簧，該壓簧的一端與第二轉軸16相抵另一端與右下支腿7的上部相抵，當解鎖右上支腿6與右下支腿7之間的支腿鎖定件時，右下支腿7可在壓簧的作用下自動彈出。

本實施例的兒童床還包括固定設置在左上支腿4下部的左固定套10和固定設置在右上支腿6下部的右固定套11，以及轉動設置在左固定套10上的左撐桿12和轉動設置在右固定套11上的右撐桿13，左撐桿12的右端部與右撐桿13的左端部相轉動連接，并且左撐桿12與右撐桿13之間還設置有將兩者鎖定或者解鎖的撐桿鎖14。

本實施例的展開：解鎖左右兩側的支腿鎖定件，左上支腿4與左下支腿5相互解鎖，右上支腿6與右下支腿7相互解鎖，在壓簧的彈性力作用下，左下支腿5和右下支腿7被彈出，然后鎖定支腿鎖定件完成左下支腿5和右下支腿7的伸出；再展開左上支腿4與右上支腿6，在左連桿8和右連桿9的作用下，左圍桿2和右圍桿3同步展開，將左撐桿12與右撐桿13之間的撐桿鎖14鎖定即可完成兒童床的展開。

本實施例的折疊：解鎖左撐桿12與右撐桿13之間的撐桿鎖14，將左上支腿4與右上支腿6相互合攏折疊，在左連桿8和右連桿9的作用下，左圍桿2和右圍桿3同步折疊；然后解鎖支腿鎖定件，將左下支腿5和右下支腿7分別推入左上支腿4與右上支腿6中，并將支腿鎖定件鎖定，完成折疊。

上述實施例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所作的等效變化或修飾，都應涵蓋在本實用新型的保護范圍之內。
