本實用新型屬于烤爐領域，更具體地說，尤其涉及一種柜式炭烤爐。

背景技術：

目前，市面上銷售的柜式炭烤爐，在整合配件設計方面都有所欠缺，比如調料、待烤食物和炭等都無法做到分類存放，人們?cè)跓緯r(shí)需要另外放置，一場燒烤下來，周圍環境會顯的很凌亂，為清理增加了不少麻煩。

技術實現要素：

本實用新型的目的是為了解決上述存在的問題，提供能條理收納各種燒烤材料，使用方便實用的一種柜式炭烤爐。

本實用新型通過以下技術方案實現。

本實用新型是一種柜式炭烤爐，包括爐身、下盤體組件、接油盒、儲物桶和調料柜，所述下盤體組件數量為兩個，分別設于爐身上部左、右兩側，下盤體組件與爐身鉸接收合于爐身內，其外表面與爐身外表面平齊，其能從爐身向外翻轉打開至水平位置，所述下盤體組件包括下盤體、灰盆、炭網和烤網，下盤體底部設有漏油口，灰盆設于下盤體底部，炭網承托于下盤體中部，烤網承托于下盤體頂部，所述接油盒設于下盤體正下方通過導軌與爐身連接，儲物桶和調料柜設于爐身下部收合于爐身內通過導軌或鉸接的連接方式與爐身連接，儲物桶和調料柜能從爐身內向外抽出或翻轉打開，在爐身的頂部設有上蓋，上蓋能相對爐身打開露出下盤體組件。

優選地，所述儲物桶包括儲物桶一、儲物桶二和儲物桶三，所述儲物桶一設于爐身下部右側，其寬度與爐身寬度相當，其上部設有取物口，下部與爐身鉸接，以能相對爐身向外翻轉30~45度，儲物桶二和儲物桶三為上部開口的盒狀體，兩者設于爐身下部左側，呈上下分布，通過導軌與爐身連接，能從爐身向外拖出。

優選地，所述調料柜設于爐身下部左側位于爐身的內壁和儲物桶二及儲物桶三的外壁之間，通過導軌與爐身連接，能從爐身內向外拖出，調料柜上設有若干層用于放置調料的置物架。

優選地，所述上蓋包括有板一和板二，兩板呈90度連接一體成型，其中板一與爐身的前板鉸接能相對爐身的前板翻轉180度，上蓋在閉合狀態時，板一與爐身的前板豎向平齊，板二與爐身的頂板水平向平齊。

優選地，所述爐身底部設有腳輪。

本實用新型的優點在于，功能齊全，能很好的歸類存放各種燒烤材料如調料、食物和燃料炭，人們使用起來很方便；通過導軌、鉸接等連接方式使各部件收合于爐身內，整合程度高使用方便，如同冰箱等常用家電一樣，外觀整潔美觀。

附圖說明

圖1為本實用新型的分解結構示意圖。

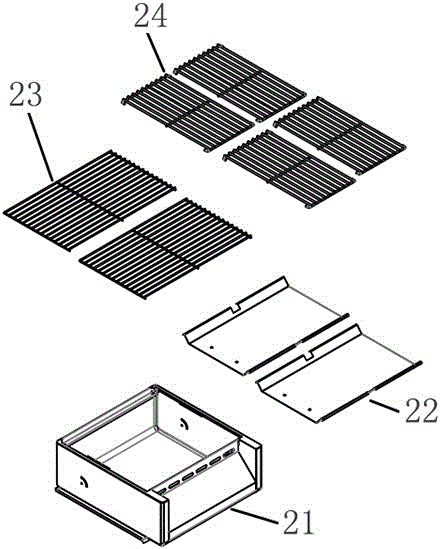

圖2為本實用新型下盤體組件的結構示意圖。

圖3為本實用新型正面打開時的剖視結構示意圖。

圖4為圖3的B部放大結構示意圖。

圖5為本實用新型打開狀態的立體結構示意圖。

圖6為本實用新型閉合狀態時的立體結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細描述。

本實用新型是一種柜式炭烤爐，包括爐身1、下盤體組件2、接油盒3、儲物桶和調料柜，爐身底部設有腳輪，以方便移動爐身，下盤體組件2數量為兩個，分別設于爐身1上部左、右兩側，下盤體組件2與爐身1鉸接收合于爐身1內，其外表面與爐身1外表面平齊，其能從爐身1向外翻轉打開至水平位置進行燒烤，所述下盤體組件2包括下盤體21、灰盆22、炭網23和烤網24，下盤體21底部設有漏油口10，灰盆22設于下盤體21底部，炭網23承托于下盤體21中部，烤網24承托于下盤體21頂部，燒烤時，炭放于炭網23上燃燒，炭灰落入灰盤22中存放，食物放于烤網24上進行燒烤，多余的油落入下盤體21底部經漏油口10排出，所述接油盒3設于下盤體21正下方通過導軌與爐身1連接用于接住從下盤體21的漏油口10落下的油，儲物桶和調料柜設于爐身1下部收合于爐身1內通過導軌或鉸接的連接方式與爐身1連接，儲物桶和調料柜能從爐身1內向外抽出或翻轉打開，在爐身1的頂部設有上蓋9，上蓋9能相對爐身1打開露出下盤體組件2。

在本實施例中，所述儲物桶包括儲物桶一4、儲物桶二5和儲物桶三6，所述儲物桶一4設于爐身1下部右側，其寬度與爐身1寬度相當，其上部設有取物口用于放入或取出炭，下部與爐身1鉸接，以能相對爐身1向外翻轉30~45度方便取炭，儲物桶二5和儲物桶三6為上部開口的盒狀體，兩者設于爐身1下部左側，呈上下分布用于存放待燒烤的食物，其通過導軌與爐身1連接，可以方便從爐身1向外拖出拿取待燒烤的食物。

在本實施例中，所述調料柜7設于爐身1下部左側位于爐身1的內壁和儲物桶二5及儲物桶三6的外壁之間用于存放燒烤用的調料，通過導軌與爐身1連接，能從爐身1內向外拖出，調料柜7上設有若干層用于放置調料的置物架，以方便分類存放。

在本實施例中，所述上蓋9包括有板一91和板二92，兩板呈90度連接一體成型，其中板一91與爐身1的前板鉸接能相對爐身1的前板翻轉180度，上蓋9在閉合狀態時，板一91與爐身1的前板豎向平齊，板二92與爐身1的頂板水平向平齊，在上蓋9打開時，其板一91與爐身1的前板貼緊，板二92相對前板水平，可以用來放置燒烤食物，方便實用。

以上所述的本實用新型的實施方式，并不構成對本實用新型保護范圍的限定，任何在本實用新型的精神原則之內所作出的修改、等同替換和改進等，均應包含在本實用新型的權利要求保護范圍之內。
