本實用新型涉及機械技術領域，尤其涉及一種不規則斜角中島結構。

背景技術：

中島，即中島架、中島柜等展示工具的簡稱。通常位于展廳內部空地，高度大致為墻壁或者背板的一半左右，中島分層作為擺放展示物品的架子或者柜臺(多是架子)，材質多為木質結構、不銹鋼、塑料、鋁合金、玻璃等材質組合而成。

中島結構包括：雙面中島、單面中島、圓形中島、半圓中島、L形中島、I形中島等。多為規則形狀，擺放比較整齊，但現代很多裝修的房屋或展場并不規整，擺放如上形狀的中島容易顯得不協調。人們追求個性化的今天，傳統的中島結構柜體制作一次成型，結構單一，穩定性差、易變形，且這種單調重復的柜體形狀已經不足以體現個性魅力，很難吸引大眾了。

技術實現要素：

本發明提供了一種不規則斜角中島結構，能夠體現柜體不規則、多斜面、多曲面等特性結構，個性鮮明，經久耐用。

本發明中的一種不規則斜角中島結構，包括：

第一柜體1、第二柜體2和第三柜體3；第一柜體1、第二柜體2和第三柜體3由連接件4連接；

第一柜體1包括：第一左側板11、第一右側板12和第一底板13圍成的主體框架；

至少兩根第一前梁14的兩端分別連接第一左側板11的一端與第一右側板12的一端；

第一門板15安裝至少兩根第一前梁14形成的平面上；

第一背板17分別連接第一左側板11的另一端與第一右側板12的另一端；

第二柜體2包括：第二左側板21、第二右側板22和第二底板23圍成的主體框架；

至少兩根第二前梁24的兩端分別連接第二左側板21的一端與第二右側板22的一端；

第二門板25安裝在至少兩根第二前梁24形成的平面上；

至少兩根后梁26分別連接第二左側板21的另一端與第二右側板22的另一端；

第三柜體3包括：第三左側板31、第三右側板32和第三底板33圍成的主體框架；

至少兩根第三前梁34的兩端分別連接第三左側板31的一端與第三右側板32的一端；

第三門板35安裝在至少兩根第三前梁34形成的平面上；

第二背板37分別連接第三左側板31的另一端與第三右側板32的另一端。

可選的，

至少兩根第一側拉條18分別連接第一背板17一端的延伸部和第一前梁14一端的延伸部；

第一背板17一端的延伸部和第一前梁14的一端的延伸部均超過左側板11。

可選的，

第一見光板19安裝在至少兩根第一側拉條18形成的平面上。

可選的，

第二柜體2的第二前梁24間設有抽屜27；

抽屜27為疊放安裝。

可選的，

第三柜體3的第三右側板32的上沿水平方向延伸，形成右頂板36。

可選的，

第三右側板32低于第三門板35和第二背板37；

右連接板38的三邊分別與右頂板36、第二背板37另一端的延伸部和所述第三前梁34另一端的延伸部相連接。

可選的，

右連接板38的下沿與第三見光板39連接；

第三見光板39具有向上呈平滑弧形翻卷的卷邊。

可選的，

連接件4包括第一連接柱41、第二連接柱42、第一連接梁43和第二連接梁44；

第一連接柱41和第一連接梁43的一端連接第一柜體1，另一端連接第二柜體2；

第二連接柱42和第二連接梁44的一端連接第二柜體2，另一端連接第三柜體3。

可選的，

第一柜體1的第一背板17、第一連接梁43、第二柜體2的后梁26、第二連接梁44、第三柜體3的第二背板37組成的曲面上粘貼有N塊第二見光板5，其中N為自然數。

可選的，

第一柜體1、第二柜體2、第三柜體3和連接件4為不銹鋼材質。

從以上技術方案可以看出，本實用新型實施例具有以下優點：

本實用新型的一種不規則斜角中島結構，整個中島結構的三個柜體由連接件連接而成。相同點，是每個柜體的左側板、右側板、和底板圍成的主體框架，可根據裝設空間和結構設定每個板塊的大小和形狀，至少兩根前梁4的兩端分別連接左側板1的一端與右側板2的一端，此處根據柜體所要承裝的物品的重量選擇前梁的多少，滿足客戶需求；門板5安裝在至少兩根前梁4形成的平面上，既能起到加固的作用，又能美化整體。不同點是，第一柜體1和第三柜體3是由背板分別連接左側板的另一端與右側板的另一端，而第二柜體是由至少兩個后梁26分別連接第二左側板21的另一端與第二右側板22的另一端，三個柜體中第二柜體用于定位，安裝時可以將第二柜體2作為基準，進行安裝。因為第二柜體2位于第一柜體1和第三柜體3之間，起到連接的作用，同時為使造型更美觀，第二柜體的后梁設計比門板容易做成弧度。上述結構能體現柜體的不規則、多斜面、多曲面等特性結構，個性化十足。

附圖說明

圖1為本實用新型中一種不規則斜角中島結構中第一柜體實施例的結構圖；

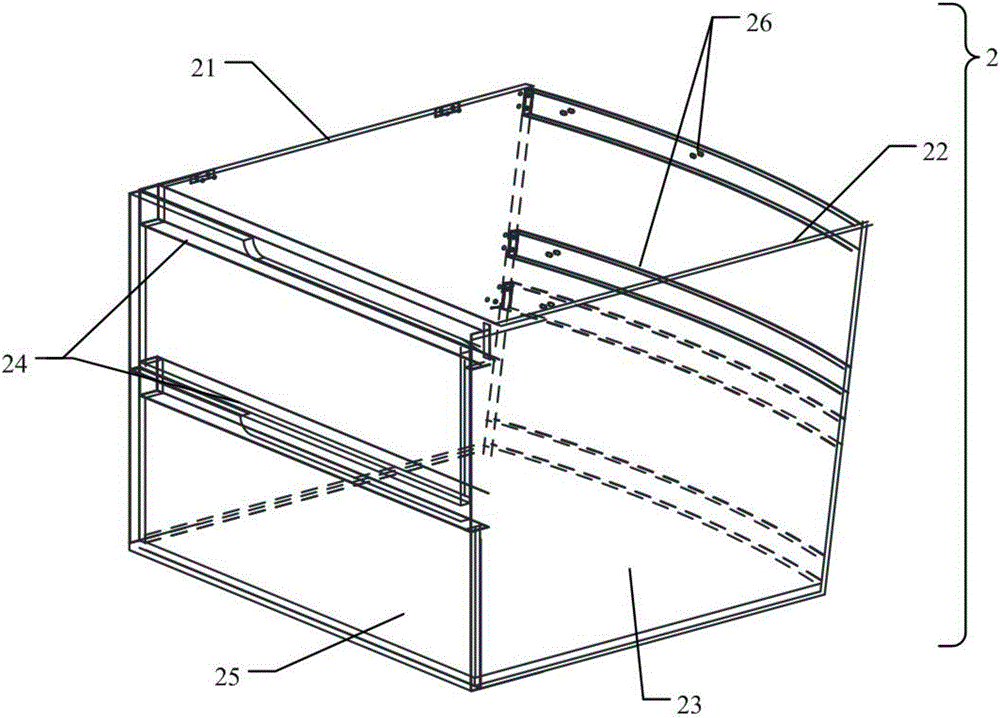

圖2為本實用新型中一種不規則斜角中島結構中第二柜體實施例的結構圖；

圖3為本實用新型中一種不規則斜角中島結構中第三柜體實施例的結構圖；

圖4為本實用新型中一種不規則斜角中島結構實施例的俯視圖。

具體實施方式

本發明提供了一種不規則斜角中島結構，能夠體現柜體不規則、多斜面、多曲面等特性結構，個性鮮明，經久耐用。

下面參閱圖1-4，對本實用新型中一種不規則斜角中島結構實施例進行說明：

本發明中的一種不規則斜角中島結構實施例，包括：第一柜體1、第二柜體2和第三柜體3；第一柜體1、第二柜體2和第三柜體3由連接件4連接；第一柜體1包括：第一左側板11、第一右側板12和第一底板13圍成的主體框架；至少兩根第一前梁14的兩端分別連接第一左側板11的一端與第一右側板12的一端；第一門板15安裝至少兩根第一前梁14形成的平面上；第一背板17分別連接第一左側板11的另一端與第一右側板12的另一端；第二柜體2包括：第二左側板21、第二右側板22和第二底板23圍成的主體框架；至少兩根第二前梁24的兩端分別連接第二左側板21的一端與第二右側板22的一端；第二門板25安裝在至少兩根第二前梁24形成的平面上；至少兩根后梁26分別連接第二左側板21的另一端與第二右側板22的另一端；第三柜體3包括：第三左側板31、第三右側板32和第三底板33圍成的主體框架；至少兩根第三前梁34的兩端分別連接第三左側板31的一端與第三右側板32的一端；第三門板35安裝在至少兩根第三前梁34形成的平面上；第二背板37分別連接第三左側板31的另一端與第三右側板32的另一端。

本實施例中，整個中島結構的三個柜體由連接件連接而成。相同點，是每個柜體的左側板、右側板、和底板圍成的主體框架，可根據裝設空間和結構設定每個板塊的大小和形狀，至少兩根前梁4的兩端分別連接左側板1的一端與右側板2的一端，此處根據柜體所要承裝的物品的重量選擇前梁的多少，滿足客戶需求；門板5安裝在至少兩根前梁4形成的平面上，既能起到加固的作用，又能美化整體。不同點是，第一柜體1和第三柜體3是由背板分別連接左側板的另一端與右側板的另一端，而第二柜體是由至少兩個后梁26分別連接第二左側板21的另一端與第二右側板22的另一端，三個柜體中第二柜體用于定位，安裝時可以將第二柜體2作為基準，進行安裝。因為第二柜體2位于第一柜體1和第三柜體3之間，起到連接的作用，同時為使造型更美觀，第二柜體的后梁設計比門板容易做成弧度。上述結構能體現柜體的不規則、多斜面、多曲面等特性結構，個性化十足。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，至少兩根第一側拉條18分別連接第一背板17一端的延伸部和第一前梁14一端的延伸部；第一背板17一端的延伸部和第一前梁14的一端的延伸部均超過左側板11。

本實施例中，第一柜體1側面外延為不規則結構，如室內裝修出現某個角落單獨空出，則影響整體美觀，此處延長柜體遮擋閑置無用的角落，既能提升整體格調，又能合理利用空間；再如酒吧裝修或會場展臺欲體現個性化主體也可以加設一些不規則柜體。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第一見光板19安裝在至少兩根第一側拉條18形成的平面上。

本實施例中，安裝見光板能使暴露在外的部分與整體光感協調。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第二柜體2的第二前梁24間設有抽屜27；

抽屜27為疊放安裝。

本實施例中，第二柜體2相比第一柜體1和第三柜體3而言比較規整，且第二柜體2處于中間的位置，需要堅固，且能穩定重心，根據第二前梁的數量增減抽屜，可將較大的空間合理利用。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第三柜體3的第三右側板32的上沿水平方向延伸，形成右頂板36。

本實施例中，第三右側板32延伸出的部分可作為緩臺擺放臨時的小物品，具有實用性。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第三右側板32低于第三門板35和第二背板37；右連接板38的三邊分別與右頂板36、第二背板37另一端的延伸部和所述第三前梁34另一端的延伸部相連接。

本實施例中，此種柜體結構適用于某處建筑物出現凸出的平臺，同樣適用于欲展現個性化格局的裝修中。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，右連接板38的下沿與第三見光板39連接；第三見光板39具有向上呈平滑弧形翻卷的卷邊。

本實施例中，安裝第三見光板能使暴露在外的部分與整體光感協調，避免漏出縫隙使柜體在感官上產生不協調。第三見光板的結構隨柜體延伸，將不規則柜體的側面都覆蓋，達到整體一致性。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，連接件4包括第一連接柱41、第二連接柱42、第一連接梁43和第二連接梁44；第一連接柱41和第一連接梁43的一端連接第一柜體1，另一端連接第二柜體2；第二連接柱42和第二連接梁44的一端連接第二柜體2，另一端連接第三柜體3。

本實施例中，第一連接柱41一端連接第一柜體1的第一右側板12，另一端連接第二柜體2的第二左側板22，第二連接柱42一端連接二一柜體2的第二右側板22，另一端連接第二柜體3的第三左側板22，連接柱的位置靠近門板一側，與前梁對齊，結構穩定，且容易調整柜體間的間距。連接梁與連接柱的連接方式相同，位置相對靠近柜體的后梁和背板一側，方便調整柜體間的夾角，容易造型。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第一柜體1的第一背板17、第一連接梁43、第二柜體2的后梁26、第二連接梁44、第三柜體3的第二背板37組成的曲面上粘貼有N塊第二見光板5，其中N為自然數。

本實施例中，第二見光板將整個柜體的曲面包裹，既美觀又實用。

下面對本發明中的一種不規則斜角中島結構實施例做進一步說明，第一柜體1、第二柜體2、第三柜體3和連接件4為不銹鋼材質。

本實施例中，不銹鋼材質經久耐用，不易變形。

所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的裝置的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。在本申請所提供的幾個實施例中，應該理解到，所揭露的裝置可以通過其它的方式實現。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
