本實用新型屬于模具加工領域，尤其是一種模具頂針的工裝。

背景技術：

頂針是模具配件，也可叫推桿、鑲針、中針、托針等，是將產品從模具上分離下來的零件。

由于產品不同，其模具制作各異，配備的頂針長度及直徑不等。尤其是在加工頂針長度時，傳統的做法是直接將頂針固定在磨床上研磨。

上述操作方法存在的問題為：頂針固定困難，加工長度尺寸不好把控，因而降低了加工精度和工作效率。

經檢索，發現一篇與本專利內容相關的專利文獻，一種頂針加工工裝夾具，公開號為CN102172839A的中國專利，公開了包括底座以及豎立在底座上的滑軌板，所述的滑軌板上活動連接有頂針座，頂針座頂部設有凸臺，凸臺前端設有“V”字形安裝槽，凸臺外通過緊固螺絲固定有夾板。

通過對比，上述專利公開文獻中與本專利申請?jiān)诩夹g(shù)方案上有較大不同。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種結構簡單、安裝方便的模具頂針的工裝。

本實用新型的方案是這樣實現的：

一種模具頂針的工裝，包括矩形結構的本體、壓板以及氣缸，所述本體上通過導柱安裝頂板，該頂板頂部安裝氣缸，該氣缸的活塞桿端安裝壓板，該壓板的兩端部穿過導柱，所述本體的上端面橫向制有兩個U型槽，該U型槽的上、下兩側的本體上制有多個間隔設置的容納頂針的V型槽，該多個V型槽的深度不等，所述壓板的下端面制有容納頂針帽的長槽。

而且，所述V型槽為四個。

而且，所述V型槽表面安裝橡膠層。

本實用新型的優點和積極效果是：

1、本工裝通過氣缸驅動壓板，智能化程度高，節省人力。

2、本工裝制有多個放置頂針的V型槽，因而可固定多種型號的頂針，同樣增強了本夾具的通用性。

3、本實用新型結構簡單、設計科學合理，易于加工，通用性強，不僅安裝方便快捷，而且定位準確，提高了加工效率及加工質量，具有廣泛推廣應用的價值。

附圖說明

圖1是本實用新型的主視圖；

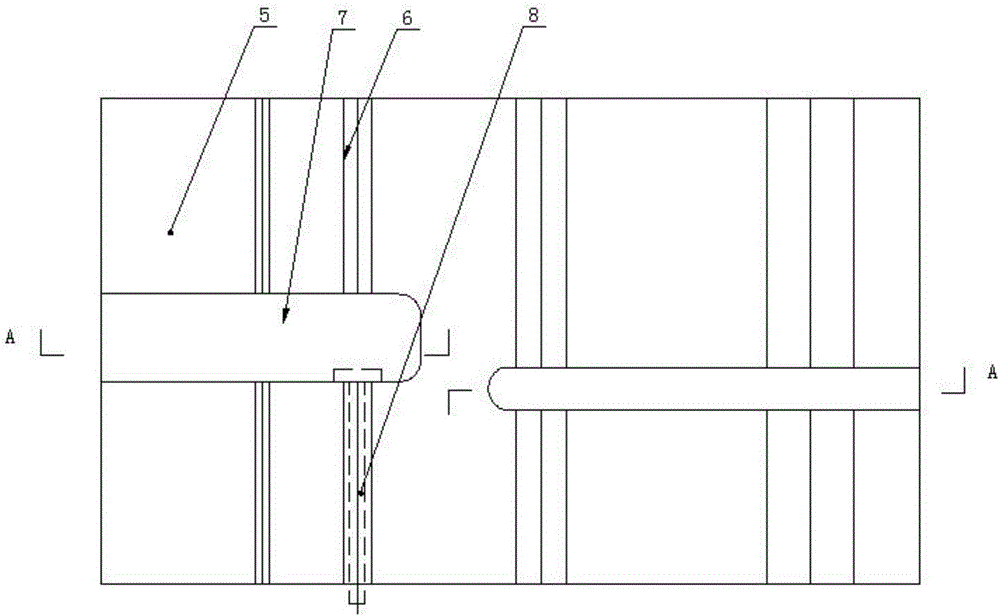

圖2是圖1中本體的主視圖；

圖3是圖2中A-A向剖視圖。

具體實施方式

下面結合附圖并通過具體實施例對本實用新型作進一步詳述。

一種模具頂針的工裝，如圖1至圖3所示，包括矩形結構的本體5、壓板3以及氣缸2，所述本體上通過導柱4安裝頂板1，該頂板頂部安裝氣缸，該氣缸的活塞桿端安裝壓板，該壓板的兩端部穿過導柱，通過導柱起到導向的作用，保證壓板移動平穩；所述本體的上端面橫向制有兩個U型槽7，該U型槽的上、下兩側的本體上制有多個間隔設置的容納頂針8的V型槽6，該多個V型槽的深度各不相等，目的是可放置不同型號的頂針，有效提高了本工裝的通用性、降低成本。

本實施例附圖中的V型槽為四個。

所述壓板的下端面制有容納頂針帽的長槽3A。

為了防止在加工的過程中頂針表面劃傷，所述V型槽表面安裝橡膠層。

本實用新型的使用方法為：

將頂針放置在V型槽內，氣缸驅動壓板將頂針固定，調整好夾具安裝在磨床上的位置，即加工頂針的長度，進行研磨。加工完畢后，更換下一個頂針進行研磨。本夾具定位準確、安裝快捷，加工的一致性高，不需重復校準定位，有效提高工作效率。

本實用新型的有益效果為：

1、本工裝通過氣缸驅動壓板，智能化程度高，節省人力。

2、本工裝制有多個放置頂針的V型槽，因而可固定多種型號的頂針，同樣增強了本夾具的通用性。

3、本實用新型結構簡單、設計科學合理，易于加工，通用性強，不僅安裝方便快捷，而且定位準確，提高了加工效率及加工質量，具有廣泛推廣應用的價值。

需要強調的是，本實用新型所述的實施例是說明性的，而不是限定性的，因此本實用新型包括并不限于具體實施方式中所述的實施例，凡是由本領域技術人員根據本實用新型的技術方案得出的其他實施方式，同樣屬于本實用新型保護的范圍。
