本實用新型屬于門窗技術領域，具體的為一種合金門窗型材組件。

背景技術：

鋁合金門窗，是指采用鋁合金擠壓型材為框、梃、扇料制作的門窗稱為鋁合金門窗，簡稱鋁門窗。鋁合金門窗包括以鋁合金作受力桿件（承受并傳遞自重和荷載的桿件）基材的和木材、塑料復合的門窗，簡稱鋁木復合門窗、鋁塑復合門窗。目前，鋁合金門窗由于具有外形美觀、密封性好、重量輕和便于安裝等優點，已經廣泛應用于各種建筑物中，成為建筑用門窗的主流。

現有的鋁合金門窗雖然在一定程度上能夠滿足使用要求，但是仍存在安裝裝配復雜的問題，即需要現場組合裝配，不僅效率低下，而且裝配效果往往并不理想。

技術實現要素：

有鑒于此，本實用新型的目的在于提供一種鋁合金門窗整體裝配式型材組件，采用該型材組件的鋁合金門窗可實現整體式裝配，不僅裝配方便，而且拆卸和維護也更加方便。

為達到上述目的，本實用新型提供如下技術方案：

一種鋁合金門窗整體裝配式型材組件，包括預埋設置在墻體內的鋁副框、固定安裝在所述鋁副框上的窗框和安裝在所述窗框上的壓線；

所述鋁副框包括鋁副框本體，所述鋁副框本體的內側壁上設有副框密封槽；

所述窗框包括內窗框和外窗框，所述內窗框與所述外窗框之間間隔設有窗框隔熱條相連；所述內窗框包括內窗框本體，所述內窗框本體的一端設有與所述鋁副框本體的內側壁配合的連接槽，另一端設有擋板，所述擋板上設有內窗密封槽；所述外窗框包括外窗框本體，所述外窗框本體面向所述鋁副框本體的一側側壁上設有外窗密封槽、與所述鋁副框本體相背的一側側壁上設有用于安裝所述壓線的外窗安裝槽；

所述壓線包括壓線本體，所述壓線本體扣合安裝在所述外窗安裝槽內，且所述壓線本體面向所述擋板的一端設有向內折彎的折彎板，所述折彎板與所述擋板之間形成用于安裝玻璃的玻璃安裝槽；

所述連接槽與所述鋁副框本體之間固定連接，所述副框密封槽與所述內窗框之間、所述外窗密封槽與所述鋁副框之間分別設有密封膠條。

進一步，所述連接槽上扣接設有扣板。

進一步，所述內窗框與所述外窗框相向的側壁上分別對應設有窗框燕尾槽，所述窗框隔熱條的兩端分別設有與所述窗框燕尾槽配合的窗框燕尾塊。

進一步，所述窗框隔熱條并列設置為兩塊。

本實用新型的有益效果在于：

本實用新型的鋁合金門窗整體裝配式型材組件，通過設置鋁副框預埋在墻體內，使用時，將窗框、壓條和玻璃均預裝完成后，再整體安裝在鋁副框上，即采用本實用新型型材組件的鋁合金門窗整體裝配式型材組件，不僅裝配方便，而且拆卸和維護也更加方便，并有利于成品的保護和門窗外表清潔保護；同時，通過設置密封膠條，能夠有效起到防水隔水的作用，防水效果更好，且不需要在再在型材接縫處設置密封膠。

附圖說明

為了使本實用新型的目的、技術方案和有益效果更加清楚，本實用新型提供如下附圖進行說明：

圖1為本實用新型鋁合金門窗整體裝配式型材組件實施例的結構示意圖；

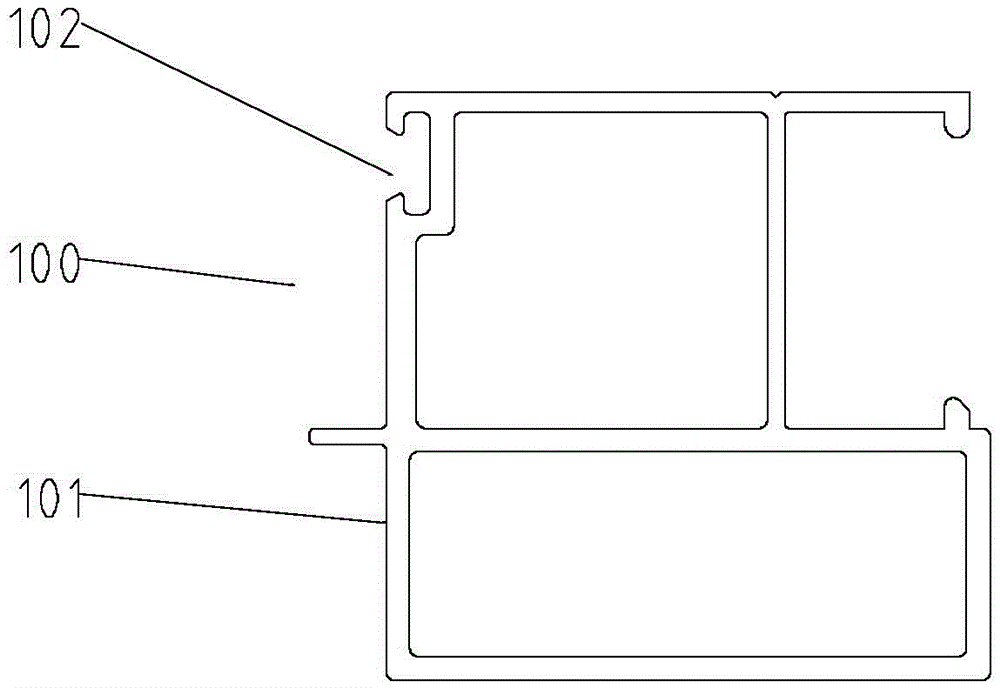

圖2為鋁副框的結構示意圖；

圖3為窗框的結構示意圖；

圖4為壓條的結構示意圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步說明，以使本領域的技術人員可以更好的理解本實用新型并能予以實施，但所舉實施例不作為對本實用新型的限定。

如圖1所示，為本實用新型鋁合金門窗整體裝配式型材組件實施例的結構示意圖。本實施例的鋁合金門窗整體裝配式型材組件，包括預埋設置在墻體內的鋁副框100、固定安裝在鋁副框100上的窗框200和安裝在所述窗框上的壓線400，實現壓線轉換為室內安裝。

本實施例的鋁副框包括鋁副框本體101，鋁副框本體101的內側壁上設有副框密封槽102。

本實施例的窗框200包括內窗框201和外窗框202，內窗框201與外窗框202之間間隔設有窗框隔熱條203相連。內窗框201包括內窗框本體204，內窗框本體204的一端設有與鋁副框本體101的內側壁配合的連接槽205，另一端設有擋板211，擋板211上設有內窗密封槽206。外窗框202包括外窗框本體207，外窗框本體207面向鋁副框本體101的一側側壁上設有外窗密封槽208，與鋁副框本體101相背的一側側壁上設有用于安裝壓線400的外窗安裝槽209。

壓線400包括壓線本體401，壓線本體401扣合安裝在外窗安裝槽209內，且壓線本體401面向擋板211的一端設有向內折彎的折彎板402，折彎板402與擋板211之間形成用于安裝玻璃的玻璃安裝槽403。

連接槽205與鋁副框本體101之間固定連接，副框密封槽102與內窗框201之間、外窗密封槽209與鋁副框100之間分別設有密封膠條404。

進一步，連接槽205上扣接設有扣板210，能夠有效遮擋連接槽205內的五金件，起到美觀的效果。

進一步，內窗框201與外窗框202相向的側壁上分別對應設有窗框燕尾槽，窗框隔熱條203的兩端分別設有與窗框燕尾槽配合的窗框燕尾塊。本實施例的窗框隔熱條203并列設置為兩塊。

本實施例的鋁合金門窗整體裝配式型材組件，通過設置鋁副框預埋在墻體內，使用時，將窗框、壓條和玻璃均預裝完成后，再整體安裝在鋁副框上，即采用本實施例型材組件的鋁合金門窗整體裝配式型材組件，不僅裝配方便，而且拆卸和維護也更加方便，并有利于成品的保護和門窗外表清潔保護；同時，通過設置密封膠條，能夠有效起到防水隔水的作用，防水效果更好，且不需要在再在型材接縫處設置密封膠。

以上所述實施例僅是為充分說明本實用新型而所舉的較佳的實施例，本實用新型的保護范圍不限于此。本技術領域的技術人員在本實用新型基礎上所作的等同替代或變換，均在本實用新型的保護范圍之內。本實用新型的保護范圍以權利要求書為準。
