本實用新型涉及兒童用的儲物收納架領域，具體涉及一種收納架的連接結構。

背景技術：

父母是不是常常遇到一個令人頭痛的問題，就是一回到家里便看到孩子的玩具、漫畫書等散落在家里的每一個角落。為了解決這一問題，便生產出了適用于兒童儲物的收納架。

但是，現有的兒童儲物架結構復雜，不便于拆卸。

技術實現要素：

本實用新型提供一種收納架的連接結構，本實用新型解決了現有的兒童儲物收納架結構復雜，不便于拆卸的問題。

為解決上述問題，本實用新型采用如下技術方案：一種收納架的連接結構，包括側板、連接桿、外螺紋件和內螺紋件；一對側板相互平行并豎向設置；側板內側自下而上設置有方形安裝孔，每?jī)蓚€(gè)方形安裝孔為一對，每對的方形安裝孔等高設置；方形安裝孔外圈有環形凹槽，環形凹槽內表面有內螺紋；連接桿兩端是方形結構，連接桿上與方形結構相鄰位置有外螺紋；連接桿上套裝有兩個外螺紋件，外螺紋件外圈上有外螺紋；外螺紋件另一端內部設有限位筋，兩個外螺紋件上有螺紋的一端分別朝向連接桿的兩端；連接桿兩端桿頭上還分別套裝有一個內螺紋件，內螺紋件內表面設有內螺紋，內螺紋件的內螺紋與連接桿兩端的外螺紋配合；一對側板之間連接有連接桿；連接桿水平設置，連接桿端部的方形結構插入方形安裝孔中，外螺紋件套在內螺紋件外面，且外螺紋件的外螺紋與方形安裝孔外圈的內螺紋配合；外螺紋件內孔的邊緣的凸沿卡在內螺紋件上。

本實用新型的優點有：結構簡單，便于拆卸，連接牢固，美觀實用。

附圖說明

圖1是連接桿與外螺紋件安裝結構示意圖；

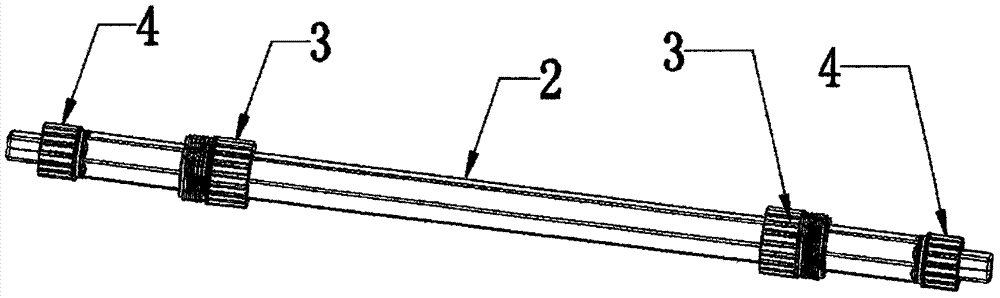

圖2是連接桿、外螺紋件、內螺紋件安裝在一起結構示意圖；

圖3是連接桿、外螺紋件、內螺紋件和側板安裝結構示意圖；

圖4是外螺紋件的外螺紋與方形安裝孔外圈的內螺紋配合結構示意圖；

圖5是本實用新型整體使用狀態圖。

圖中符號說明：側板1，連接桿2，外螺紋件3，內螺紋件4，方形安裝孔5。

具體實施方式

下面用最佳的實施例對本實用新型做詳細的說明。

如圖1-5所示，一種收納架的連接結構，包括側板1、連接桿2、外螺紋件3和內螺紋件4；一對側板1相互平行并豎向設置；側板1內側自下而上設置有方形安裝孔5，每?jī)蓚€(gè)方形安裝孔5為一對，每對的方形安裝孔5等高設置；方形安裝孔5外圈有環形凹槽，環形凹槽內表面有內螺紋；連接桿2兩端是方形結構，連接桿2上與方形結構相鄰位置有外螺紋；連接桿2上套有兩個外螺紋件3，外螺紋件3是圓柱件，外螺紋件3外圈上有外螺紋；外螺紋件3另一端內部設有限位筋，兩個外螺紋件3上有螺紋的一端分別朝向連接桿2的兩端；連接桿2兩端桿頭上還分別套裝有一個內螺紋件4，內螺紋件4是圓柱件，內螺紋件4內表面設有內螺紋，內螺紋件4外圈設有限位臺階，內螺紋件4的內螺紋與連接桿2兩端的外螺紋配合；外螺紋件3外圈的螺紋與內螺紋件4外圈的限位臺階相對，一對側板1之間連接有連接桿2；連接桿2的數量與側板1上的方形安裝孔5數量相同；連接桿2水平設置，連接桿2端部的方形結構插入方形安裝孔5中，外螺紋件3套在內螺紋件4外面，且外螺紋件3的外螺紋與方形安裝孔5外圈的內螺紋配合；外螺紋件3內孔的邊緣的凸沿卡在內螺紋件4上。所述的側板1、連接桿2、外螺紋件3和內螺紋件4均采用環保塑料制成。

最后應說明的是：顯然，上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引申出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
