本實用新型涉及一種安全防護窗戶型材，尤其涉及一種中柱。

背景技術：

現有技術中的防盜窗上的型材是整體式，因為型材多用容易導熱的鋁合金制成，夏天室外的熱量易于通過型材傳遞到室內，冬天易于將室內熱量傳遞到室外，降低房屋內的保溫效果，開空調或者暖氣會造成能量損失。另外整體式的型材在制造的時候難以將型材制成多種顏色或者材質。

技術實現要素：

本實用新型的目的就在于克服現有技術的不足，提供了一種保溫隔熱、成本低易于制造的中柱。

為解決上述問題，本實用新型提供了一種中柱，包括第一型材、第二型材和斷橋片，第一型材、第二型材和斷橋片均沿長度方向上的不同位置具有相同的橫截面，且第一型材和第二型材的上部和下部均沿中心線對稱。第一型材的右側設有第一卡槽，第二型材的左側設有第二卡槽。所述斷橋片的兩端為倒梯形，第一卡槽通過斷橋片與第二卡槽卡合連接。第一型材、第二型材分開制造，可以根據不同場合的需要制成不同的顏色或者材質。

作為本發明的進一步改進，為了減輕重量、節約成本，在所述第一型材內沿其長度方向上設有第一空腔，在第二型材內沿其長度方向上設有第二空腔。

作為本發明的進一步改進，所述第二型材左側的上部和下部均設有第一凹槽和第二凹槽，第一凹槽和第二凹槽形成卡槽，便于安裝其他型材或者玻璃。

作為本發明的進一步改進，所述第一型材右側的上部和下部均設有條形齒槽，設置條形齒槽能加強固定玻璃的作用，增大摩擦力，同時條形齒槽內注入膠，其條形齒槽具有滯留膠的作用，能防止膠流失，從而能有效固定玻璃，并具有防水作用、密封作用。進一步地，第一型材在位于第一卡槽的外側設有7字形彎曲部，7字形彎曲部與第二型材的第一凹槽相應形成卡槽，便于安裝其他型材或者玻璃。

作為本發明的進一步改進，所述第二型材內設有多個螺紋孔，當與其他型材組合的時候，螺紋孔可以用來安裝緊固螺釘。

本實用新型的有益效果是：

本實用新型的第一型材和第二型材通過斷橋片連接，將傳統的整體式型材分開制造和使用，起到了保溫、隔熱的作用，節能環保。同時，分體式構成的型材，在制造的時候可根據實際需要第一型材和第二型材采用不同的顏色或者不同的材質，以大大提高了型材的美觀度。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

圖1是本實用新型的整體截面圖；

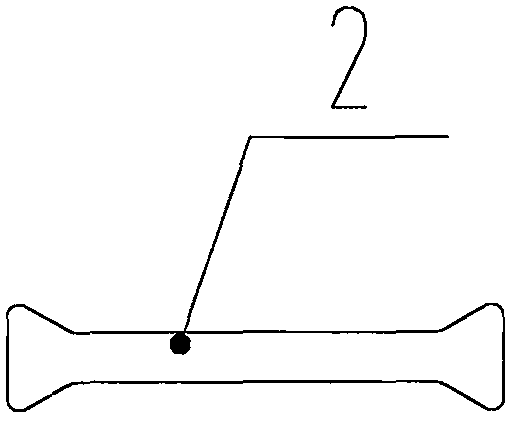

圖2是本實用新型的斷橋片截面圖；

圖3是本實用新型的第一型材截面圖；

圖4是本實用新型的第二型材截面圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

參閱圖1至圖4，本實用新型提供的一種中柱，包括第一型材3、第二型材1和斷橋片2，第一型材3、第二型材1和斷橋片2均沿長度方向上的不同位置具有相同的橫截面，且第一型材3和第二型材1的上部和下部均沿中心線對稱。第一型材3的右側設有第一卡槽33，第二型材1的左側設有第二卡槽14。為了便于連接，斷橋片2的兩端為倒梯形，第一卡槽33和第二卡槽14采用與斷橋片2相配合的倒梯形，第一卡槽33通過斷橋片2與第二卡槽14卡合連接。為了減緩熱量傳遞，斷橋片2采用塑料材料。斷橋片2可以采用多個，本實施例中采用2個。

為了減輕重量、節約成本，為了減輕重量、節約成本，在第一型材3內沿其長度方向上設有第一空腔34，所述第二型材1內沿其長方方向上設有第二空腔11。第一空腔34和第二空腔11可以根據實際需要設置一個或者多個。

所述第二型材1左側的上部和下部均設有第一凹槽13和第二凹槽12，第一凹槽和第二凹槽形成卡槽，便于安裝其他型材或者玻璃。

所述第一型材3右側的上部和下部均均設有條形齒槽31，設置條形齒槽31能加強固定玻璃的作用，增大摩擦力，同時條形齒槽31內注入膠，其條形齒槽31具有滯留膠的作用，能防止膠流失，從而能有效固定玻璃，并具有防水作用、密封作用。進一步地，第一型材3在位于第一卡槽33的外側設有7字形彎曲部32，7字形彎曲部32與第二型材1左側的第一凹槽13相應形成卡槽，便于安裝其他型材或者玻璃。

第二型材1上設有多個螺紋孔15，本實施例中，第二型材上設有四個螺紋孔15，當與其他型材組合的時候，螺紋孔15可以用來安裝緊固螺釘。螺紋孔15可以設置在任意合適的位置，也可以根據需要設置不同的個數。

本實用新型的有益效果是：

本實用新型的第一型材3和第二型材1通過塑料制成的，將傳統的整體式型材分開制造和使用，起到了保溫、隔熱的作用，節能環保。同時，分體式構成的型材，在制造的時候可以根據實際需要第一型材3和第二型材1采用不同的顏色或者不同的材質，以大大提高了第一型材3和第二型材1的美觀度。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
