本發明涉及餐飲、機械、電子、自動化領域，尤其涉及自動清洗回收點餐一體式餐桌。

背景技術：

目前，自動清潔的多功能餐桌目前國際國內市場都是空白，是一種很有潛力很有市場的新型產品。根據社會的生活發展水平，近年來越來越多的顧客喜歡選擇中高檔餐廳，他們不僅享受著一流的美食，更多的是中高檔餐廳給他們帶來的新鮮體驗和視覺盛宴，該產品有著同行產品不可比擬的優勢和霸主地位。其市場的利潤和發展前途不言而喻。作為中高檔餐廳的經營者來說，首先能提高快餐業的服務形象，解決了桌面依靠人工擦拭的舊模式，提供了一個很衛生的就餐環境，給人以耳目一新的視覺沖擊和消費觀念的轉變；其二，減少服務人員的數量，降低了經營成本；其三，能及時讓客戶就餐，客戶不用等待服務人員，可以自己完成清理桌面的工作，做到及時就餐；其四，在餐桌旁邊擱置架上可設置調味盒、餐巾紙盒和牙簽盒，解決了其占用桌面空間的弊端，其五，安裝帶有電子點菜系統的液晶屏，供客戶娛樂或傳播廣告，使其更人性化，更高效地為消費者提供滿意的服務。其五,本產品還能在桌面印刷或張貼彩色廣告，因桌面可以流動變化，有很大的商業價值和前景。

技術實現要素：

本發明發目的是為了優化餐廳設備、打造智能化餐廳，提供了自動清洗回收點餐一體式餐桌。

本發明通過以下技術方案實現：

自動清洗回收點餐一體式餐桌，包括桌體和旋轉桌面，其特征在于：還包括高壓細流噴水裝置，顯示屏，廢水收集凈化再利用系統，氣流風干裝置，所述旋轉桌面安裝在桌體的頂面，所述高壓細流噴水裝置安裝在桌體一側旋轉桌面下方，所述顯示屏安裝在桌體一側上方，所述廢水收集凈化利用裝置安裝在桌體的下部，所述氣流風干裝置安裝在桌體導流面內一側旋轉桌面下，所述旋轉桌面的五塊板面由電機帶動旋轉，旋轉桌面中的板面1、板面3、板面5由電機ⅰ帶動板面抬升結構抬升并與旋轉桌面中的板2、板4錯開旋轉180°，旋轉完成后歸位。

作為本發明的優選技術方案，所述高壓細流噴水裝置包括噴水清洗管，所述噴水清洗管兩側固定有電機ⅱ，所述電機ⅱ上固定有軸承，所述軸承可在桌體內滑槽內來回滑動，所述噴水清洗管一側連接有送水軟管，所述送水軟管另一端連接有水泵。

作為本發明的優選技術方案，所述桌體導流面末端深入過濾箱內，所述過濾箱，所述過濾箱裝有把手可抽出，所述過濾箱內設置有多重過濾水裝置，所述過濾箱底部連接送水軟管，所述送水軟管另一端連接集水箱，所述集水箱連接水泵。

作為本發明的優選技術方案，所述顯示屏固定在顯示屏固定臺上，顯示屏固定臺下有電源插孔。

作為本發明的優選技術方案，所述風扇固定在桌體導流面一側旋轉桌面下，所述風扇外有防水罩。

作為本發明的優選技術方案，所述桌面抬升結構包括電機ⅲ，所述電機ⅲ帶動傳動桿運動，傳動桿用銷連接升降桿ⅰ和升降桿ⅱ，升降桿ⅱ用銷連接桌面抬升連接結構，所述桌面抬升結構連接板面。

作為本發明的優選技術方案，噴水清洗管上打有密集小孔，小孔面向板面，所述噴水清洗管不工作時停于桌體一側，所述噴水清洗管一側裝有紫外線殺菌管。

實際使用時，當顧客進入餐廳，選擇餐桌就坐后，可通過餐桌內側的可觸屏顯示屏瀏覽餐單和點菜，在等菜過程中可選擇在顯示屏上觀看新聞和餐廳提供的短視頻，顯示屏下提供插盤，可供顧客手機充電，顧客吃完飯后，可在顯示屏上電子結賬，當顧客離開，服務員完收拾餐具后，點擊顯示屏上清洗餐桌，餐桌板面抬升旋轉180°后歸位，桌面下高壓細流噴水管開始工作，左右滑動噴水清潔桌面，水流順著導流面流進集水凈化裝置，經多重凈化后，水泵從水箱底部抽取凈化后的水，壓入高壓細流噴水管，實現水資源循環利用，清洗過桌面后，風扇轉動，風干桌面，下一批顧客入座。

與現有餐桌比，本發明的有益結果是:通過安裝電子點菜系統的液晶屏有利于顧客點餐和結賬，通過設置自動翻轉桌面和清洗裝置改變了傳統手工檫餐桌的方式，通過設置收集凈化水裝置有利于循環利用水資源，通過把多種功能集聚在一個餐桌上有利于提高餐廳運行的效率。

附圖說明

圖1是本發明的外形圖；

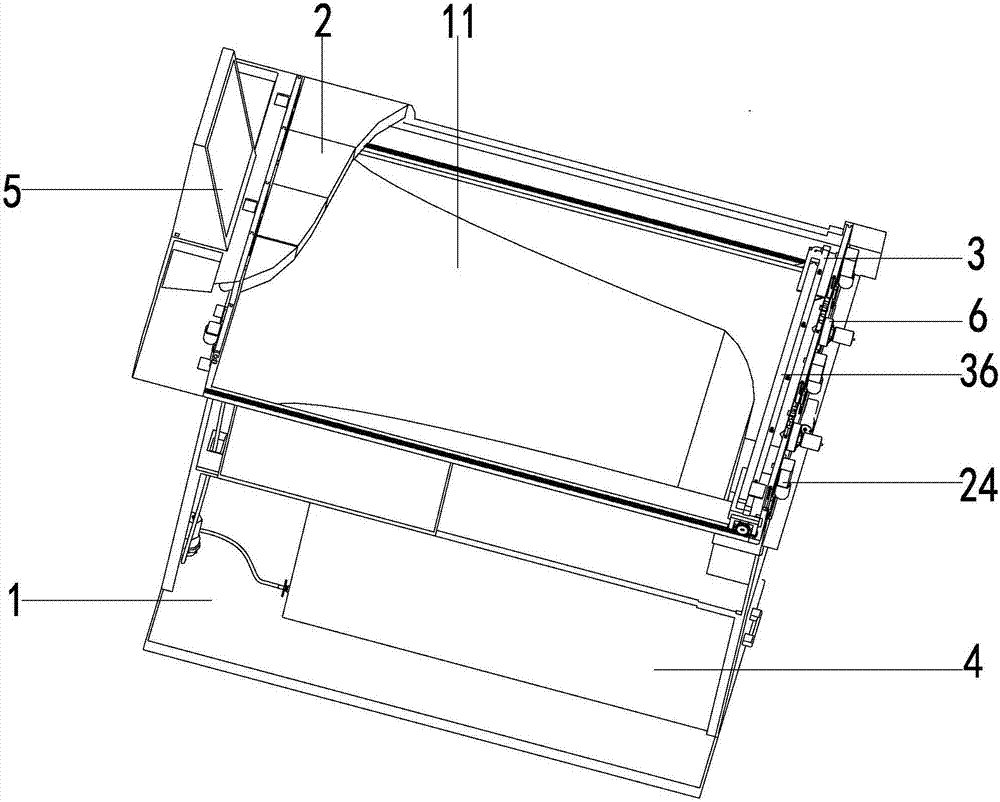

圖2是本發明的結構示意圖；

圖3是圖2中3處結構示意圖；

圖4是圖2中24處結構示意圖；

圖5是圖2中4處的主視圖；

圖6是圖2中6處的主視圖。

圖中:1、桌體；11、桌體導流面；12、滑槽；2、旋轉桌面；21、板面；211、板面1；212、板面2；213、板面3；214、板面4；215、板面5；222、電機；23、電機；24、板面抬升結構；241、傳動桿；242、升降桿ⅰ；243升降桿ⅱ；244、桌面抬升連接結構；3、高壓細流噴水裝置；31、噴水清洗管；32、電機；33、軸承；34、送水軟管；35、水泵；311、密集小孔；4、廢水收集凈化再利用系統；41、過濾箱；42、多重過濾水裝置；43、送水軟管；44、集水箱；45、把手；5、顯示屏；51、顯示屏固定臺；52、電源插孔；6、氣流風干裝置；61、風扇；62、防水罩。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，一下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所述描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

請參閱圖1、圖2、圖3、圖4、圖5、圖6，圖1是本發明的外形圖，圖2是本發明的結構示意圖，圖3是圖2中3處結構示意圖，圖4是圖2中24處結構示意圖，圖5是圖2中5處的主視圖，圖6是圖2中6處的主視圖。

自動清洗回收點餐一體式餐桌，包括桌體(1)和旋轉桌面(2)，其特征在于：還包括高壓細流噴水裝置(3)，廢水收集凈化再利用系統(4)，顯示屏(5)，氣流風干裝置(6)，所述旋轉桌面(2)安裝在桌體(1)的頂面，所述高壓細流噴水裝置(3)安裝在桌體(1)一側旋轉桌面(2)下方，所述顯示屏(5)安裝在桌體(1)一側上方，所述廢水收集凈化利用系統(4)安裝在桌體(1)的下部，所述氣流風干裝置(6)安裝在桌體導流面(11)內一側旋轉桌面(2)下，所述旋轉桌面(2)的五塊板面(21)由電機(22)帶動旋轉，旋轉桌面(2)中的板面1(211)、板面3(213)、板面4(215)由電機ⅰ(23)帶動板面抬升結構(24)抬升并與旋轉桌面(2)中的板面2(212)、板面4(214)，錯開旋轉180°，旋轉完成后歸位。

所述高壓細流噴水裝置(3)包括噴水清洗管(31)，所述噴水清洗管(31)兩側固定有電機ⅱ(32)，所述電機ⅱ(32)上固定有軸承(33)，所述軸承(33)可在桌體(1)內滑槽(12)內來回滑動，所述噴水清洗管(31)一側連接有送水軟管(34)，所述送水軟管(34)另一端連接有水泵(35)。

所述桌體導流面(11)末端深入過濾箱(41)內，所述過濾箱(41)，所述過濾箱(41)裝有把手(45)可抽出，所述過濾箱(41)內設置有多重過濾水裝置(42)，所述過濾箱(41)底部連接送水軟管(43)，所述送水軟管(43)另一端連接集水箱(44)，所述集水箱連接水泵(35)。

所述顯示屏固(5)定在顯示屏固定臺(51)上，顯示屏固定臺(51)下有電源插孔(52)。

所述風扇(61)固定在桌體導流面(11)內一側旋轉桌面(2)下，所述風扇(61)外有防水罩(62)。

所述桌面抬升結構(24)包括電機(23)，所述電機ⅲ(23)帶動傳動桿ⅲ(241)運動、傳動桿(241)用銷連接升降桿ⅰ(242)和升降桿ⅱ(243)，升降桿ⅱ(243)用銷連接桌面抬升連接結構(244)，所述桌面抬升結構(244)連接板面(21)。

噴水清洗管(31)上打有密集小孔(311)，小孔(311)面向板面(21)，所述噴水清洗管(31)不工作時停于桌體(1)一側，所述噴水清洗管(31)一側裝有紫外線殺菌管(36)。

實際使用時，當顧客進入餐廳，選擇餐桌就坐后，可通過餐桌內側的可觸屏顯示屏(5)瀏覽餐單和點菜，在等菜過程中可選擇在顯示屏(5)上觀看新聞和餐廳提供的短視頻，顯示屏(5)下提供電源插孔(52)，可供顧客手機充電等，顧客吃完飯后，可在顯示屏(5)上電子結賬，當顧客離開，服務員完收拾餐具后，點擊顯示屏(5)上清洗餐桌，餐桌板面(21)抬升旋轉180°后歸位，桌面下高壓細流噴水管(31)開始工作，左右滑動噴水清潔旋轉桌面(2)，水流順著桌體導流面(11)流進過濾箱(41)，經多重凈化后，水泵(35)從集水箱(44)底部抽取凈化后的水，壓入高壓細流噴水管(31)，實現水資源循環利用，清洗過桌面后，風扇(61)轉動，風干旋轉桌面(2)，下一批顧客入座。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
