本發明涉及貨架技術領域，尤其涉及一種便捷補貨的超市用貨架。

背景技術：

在超市內經常在貨架上選購需要的商品，由于顧客較多，工作人員總是不能夠及時的對貨物進行補充，顧客只得自己從后面拿取，在拿取肥皂或者其他有固定形狀的貨物時可能將相鄰的或者后面堆積的貨物碰倒，使得貨物混亂，不方便工作人員整理，為此，我們提出一種便捷補貨的超市用貨架。

技術實現要素：

本發明的目的是為了解決現有技術中存在上貨不便的缺點，而提出的一種便捷補貨的超市用貨架。

為了實現上述目的，本發明采用了如下技術方案：

設計一種便捷補貨的超市用貨架，包括放貨板和開設在放貨板上的安裝槽，所述安裝槽的兩端對稱設有兩個轉軸，所述轉軸的兩端分別設有第一軸承，所述第一軸承的外圈固定在安裝槽側壁上，所述轉軸中部設有轉向齒盤，兩個轉向齒盤之間嚙合有輪齒傳送帶，所述安裝槽中部安裝有電機，所述電機的輸出軸上連接有連接軸，所述連接軸的端部安裝有第二軸承，所述第二軸承的外圈固定在安裝槽側壁上，所述連接軸中部安裝有動力齒盤，且動力齒盤上下兩端分別與輪齒傳送帶的上下內壁嚙合，所述輪齒傳送帶的上端與放貨板的上端在同一水平面上，所述放貨板上端的左側安裝有豎直的貨物堆積通道，位于貨物堆積通道右側的放貨板上安裝有與貨物堆積通道相通的貨物輸送通道，所述貨物輸送通道和貨物堆積通道的下端均與輪齒傳送帶相通，所述貨物輸送通道右側的上端設有取料口，且取料口的兩側設有便于拿取貨物的弧形缺口，位于貨物輸送通道右側設有固定塊，且固定塊設為中空結構，所述固定塊內設有接電裝置。

優選的，所述接電裝置包括橡膠按鈕，所述橡膠按鈕安裝在貨物輸送通道右側內壁上，所述橡膠按鈕內設有推板，所述推板上設有推桿，所述推桿的另一端貫穿固定塊側壁，且推桿的端部連接有彈簧，所述彈簧固定在固定塊內壁上，所述固定塊上下側壁上對稱設有兩個定位板，兩個定位板的相對側分別設有用于接電的觸塊，所述推桿位于兩個觸塊之間，且推桿側壁與兩個觸塊均接觸，位于兩個觸塊之間的推桿上從左到右依次設有絕緣層和金屬涂層。

優選的，所述推板粘接在橡膠按鈕上，且固定塊內設有用于支撐推桿的撐桿。

優選的，位于絕緣層和金屬涂層兩側的推桿上設有防移位的凸緣，且凸緣的直徑大于兩個觸塊之間的距離。

優選的，所述貨物堆積通道的數量設有多于一個。

本發明提出的一種便捷補貨的超市用貨架，有益效果在于：將肥皂或者其他有規則形狀的貨物放在貨物堆積通道和貨物輸送通道內，在彈簧作用下使得金屬涂層與觸塊接觸，電機接電轉動，利用輪齒傳送帶，將肥皂或者其他有規則形狀的貨物向前運動，從而實現補貨的功能，當貨物抵達貨物輸送通道最右端，將推桿向右擠壓，使得絕緣層接觸觸塊，使得電機自動斷電，該便捷補貨的超市用貨架，只需要工作人員將貨物放在貨物堆積通道內即可實現快捷的自動補貨功能，方便顧客取貨，也便于工作人員整理貨架。

附圖說明

圖1為本發明提出的一種便捷補貨的超市用貨架的結構主剖圖；

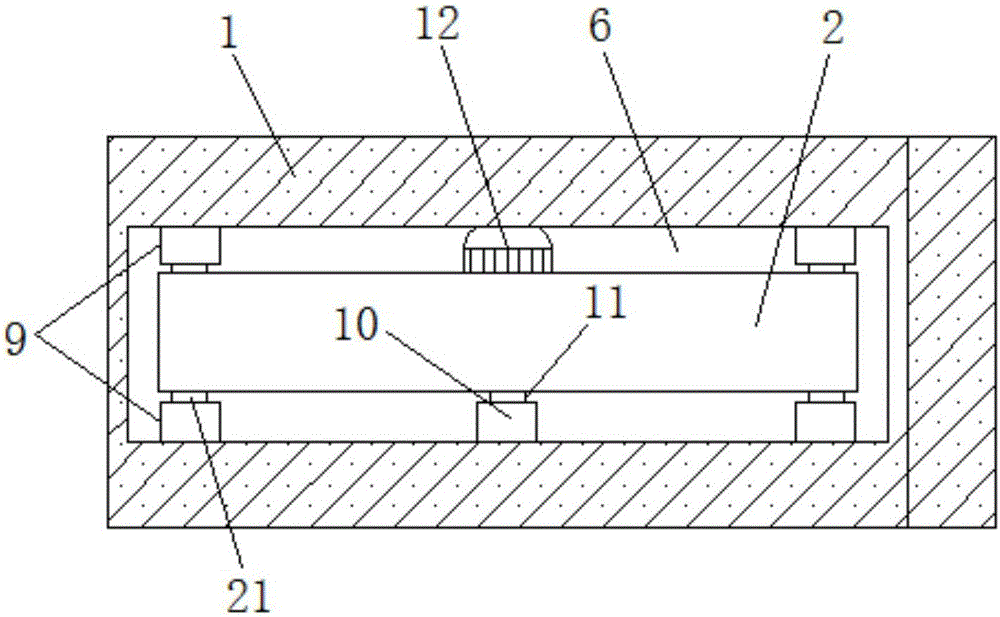

圖2為本發明提出的一種便捷補貨的超市用貨架的結構俯剖圖；

圖3為本發明提出的一種便捷補貨的超市用貨架的A處結構放大圖。

圖中：放貨板1、輪齒傳送帶2、貨物堆積通道3、貨物輸送通道4、弧形缺口5、安裝槽6、轉向齒盤7、動力齒盤8、第一軸承9、第二軸承10、連接軸11、電機12、橡膠按鈕13、推板14、推桿15、定位板16、彈簧17、絕緣層18、金屬涂層19、觸塊20、轉軸21、固定塊22。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種便捷補貨的超市用貨架，包括放貨板1和開設在放貨板1上的安裝槽6，安裝槽6的兩端對稱設有兩個轉軸21，轉軸21的兩端分別設有第一軸承9，第一軸承9的外圈固定在安裝槽6側壁上，轉軸21中部設有轉向齒盤7，兩個轉向齒盤7之間嚙合有輪齒傳送帶2，安裝槽6中部安裝有電機12，電機12的輸出軸上連接有連接軸11，連接軸11的端部安裝有第二軸承10，第二軸承10的外圈固定在安裝槽6側壁上。

連接軸11中部安裝有動力齒盤8，且動力齒盤8上下兩端分別與輪齒傳送帶2的上下內壁嚙合，輪齒傳送帶2的上端與放貨板1的上端在同一水平面上，放貨板1上端的左側安裝有豎直的貨物堆積通道3，位于貨物堆積通道3右側的放貨板1上安裝有與貨物堆積通道3相通的貨物輸送通道4，貨物輸送通道4和貨物堆積通道3的下端均與輪齒傳送帶2相通，貨物堆積通道3的數量設有多于一個，便于堆積更多的貨物，貨物輸送通道4右側的上端設有取料口，且取料口的兩側設有便于拿取貨物的弧形缺口5，位于貨物輸送通道4右側設有固定塊22，且固定塊22設為中空結構，固定塊22內設有接電裝置。

接電裝置包括橡膠按鈕13，橡膠按鈕13安裝在貨物輸送通道4右側內壁上，橡膠按鈕13內設有推板14，推板14粘接在橡膠按鈕13上，且固定塊22內設有用于支撐推桿15的撐桿，推板14上設有推桿15，推桿15的另一端貫穿固定塊22側壁，且推桿15的端部連接有彈簧17，彈簧17固定在固定塊22內壁上，固定塊22上下側壁上對稱設有兩個定位板16，兩個定位板16的相對側分別設有用于接電的觸塊20，推桿15位于兩個觸塊20之間，且推桿15側壁與兩個觸塊20均接觸，位于兩個觸塊20之間的推桿15上從左到右依次設有絕緣層18和金屬涂層19，位于絕緣層18和金屬涂層19兩側的推桿15上設有防移位的凸緣，且凸緣的直徑大于兩個觸塊20之間的距離。

將肥皂或者其他有規則形狀的貨物放在貨物堆積通道3和貨物輸送通道4內，在彈簧17作用下使得金屬涂層19與觸塊20接觸，電機12接電轉動，利用輪齒傳送帶2，將肥皂或者其他有規則形狀的貨物向前運動，從而實現補貨的功能，當貨物抵達貨物輸送通道4最右端，將推桿15向右擠壓，使得絕緣層18接觸觸塊20，使得電機12自動斷電，該便捷補貨的超市用貨架，只需要工作人員將貨物放在貨物堆積通道3內即可實現快捷的自動補貨功能，方便顧客取貨，也便于工作人員整理貨架。

以上，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
