【技術領域】

本申請涉及餐飲電器技術領域，尤其涉及一種可紅外線加熱的攪拌機。

背景技術：

現今，隨著科技的日益發展，人們的生活水平也隨之不斷提高，從而傳統的手打豆?jié){、果汁、肉餡都可用現有攪拌機來處理，不但省時省力，而且衛生方便。

因此，市面上出現了種類繁多的攪拌機，作為其中的可加熱攪拌機因其能攪拌和加熱食材而備受消費者的青睞，但是現有大多數可加熱攪拌機是利用發熱盤加熱或蒸汽加熱，其加熱速度緩慢且加熱效率低下，從而導致了延長加熱時間，進而滿足不了消費者的需求。

技術實現要素：

為了解決上述問題，本申請?zhí)峁┝艘环N可紅外線加熱的攪拌機。它不僅能快速加熱，提高加熱效率，且還以大大地縮減加熱時間，滿足消費者的實際需求。

本申請由以下技術方案實現的：

可紅外線加熱的攪拌機，包括攪拌杯，該可紅外線加熱的攪拌機還包括可向所述攪拌杯中輻射熱量以加熱攪拌完畢的食材的紅外線發熱體。

如上所述的可紅外線加熱的攪拌機，該攪拌機還包括能與所述攪拌杯相連接的攪拌主機，所述攪拌主機還包括底座，所述紅外線發熱體設于所述底座上，所述攪拌杯包括可設于所述底座上方的杯體，所述杯體底部設有杯體透明部，所述杯體透明部位于所述紅外線發熱體的正上方。

如上所述的可紅外線加熱的攪拌機，所述攪拌杯還包括設于所述杯體內且位于底部的溫度傳感器。

如上所述的可紅外線加熱的攪拌機，所述攪拌主機還包括設于所述底座上的驅動裝置，所述驅動裝置包括位于所述底座內的攪拌電機，以及與所述攪拌電機動力輸出端相連接的下連接件，所述下連接件的上端面高出所述底座的上端面。

如上所述的可紅外線加熱的攪拌機，所述攪拌杯還包括設于所述杯體上并與所述驅動裝置相連接的攪拌裝置，所述攪拌裝置經所述驅動裝置驅動而轉動。

如上所述的可紅外線加熱的攪拌機，所述攪拌裝置包括位于所述杯體底部且與所述下連接件相連接的上連接件、位于所述溫度傳感器上方的攪拌刀，以及位于所述上連接件和所述攪拌刀之間的連接軸，所述連接軸的下端貫穿所述杯體底部并與所述上連接件相連接，其上端與所述攪拌刀相連接。

如上所述的可紅外線加熱的攪拌機，所述溫度傳感器為無源無線溫度傳感器。

如上所述的可紅外線加熱的攪拌機，所述攪拌主機還包括控制裝置，所述控制裝置包括設于所述底座外側的操作面板、設于所述底座內并與所述操作面板、所述驅動裝置和所述紅外線發熱體電連接的集成電路板，以及設于所述集成電路板上用于接收所述溫度傳感器發射感溫信號的通信單元。

如上所述的可紅外線加熱的攪拌機，所述底座的上端面設有底座透明部，所述底座透明部位于所述紅外線發熱體的正上方。

如上所述的可紅外線加熱的攪拌機，所述底座透明部和所述杯體透明部的制作材料均為透明玻璃。

與現有技術相比，本申請有如下優點：

1、本申請通過所述紅外線發熱體來加熱攪拌完畢的食材，從而達到不僅能對攪拌后的食材進行快速加熱，大大地縮減了加熱時間，且還最大限度地提高了加熱效率，滿足于消費者的實際需求，贏得消費者更多的青睞；

2、本申請通過所述溫度傳感器可達到監測所述紅外線發熱體對食材的加熱溫度，從而避免了由于過度加熱而破壞了食材的營養價值，進而可最大限度地滿足消費者的需求，同時也是大幅度地提高了本申請的實用性與適用性。

【附圖說明】

為了更清楚地說明本申請實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹。

圖1是本申請實施例可紅外線加熱的攪拌機的剖視圖。

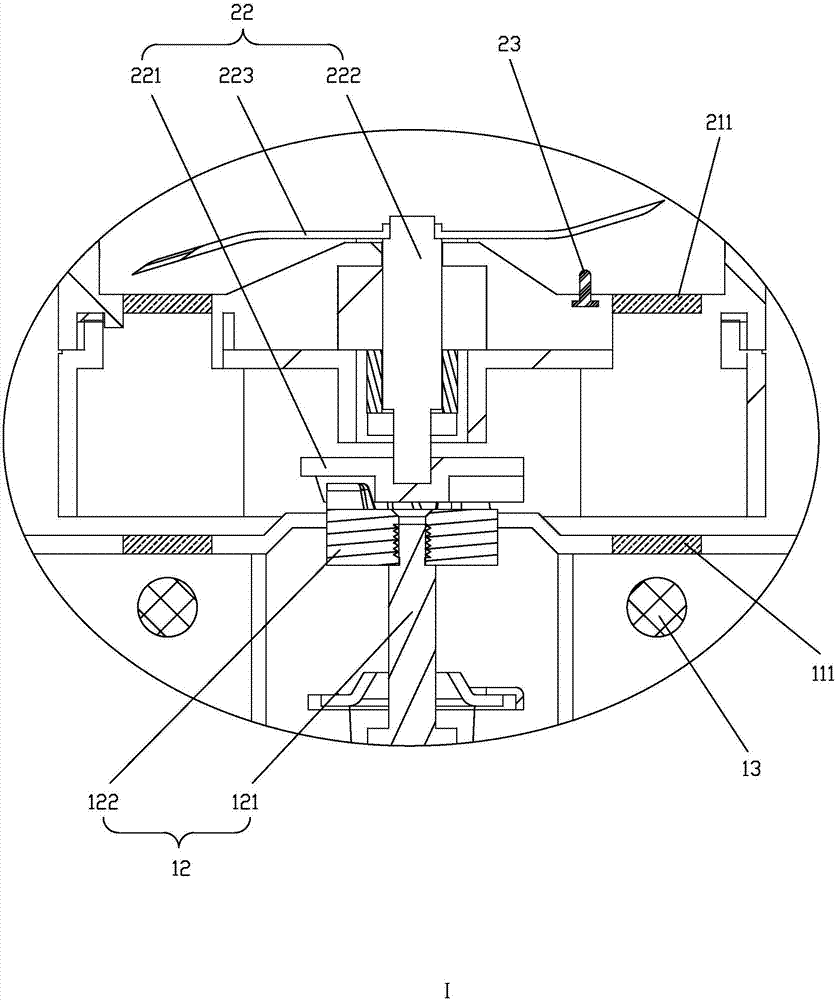

圖2是圖1的局部放大視圖ⅰ。

【具體實施方式】

如圖1至圖2所示，可紅外線加熱的攪拌機，包括攪拌主機1和攪拌杯2，以及與所述攪拌杯2相適配的攪拌杯杯蓋3。

具體地，所述攪拌主機1包括底座11、設于所述底座11上的紅外線發熱體13，所述攪拌杯2包括可設于所述底座11上方的杯體21所述杯體21底部上設有杯體透明部211，所述杯體透明部211位于所述紅外線發熱體13的正上方，進而所述紅外線發熱體13可經所述杯體透明部211向所述杯體21中輻射熱量，用于加熱攪拌完畢的食材。其通過所述紅外線發熱體13與所述杯體透明部211相配合，達到了不僅能對攪拌后的食材進行快速加熱，大大地縮減了加熱時間，且還最大限度地提高了加熱效率，滿足于消費者的實際需求，贏得消費者更多的青睞。

所述攪拌杯2還包括設于所述杯體21內且位于底部的溫度傳感器23。其目的在于檢測所述紅外線發熱體13對攪拌完畢食材的加熱溫度，若加熱溫度達到設定值時，所述紅外線發熱體13則發出感溫信號。所述溫度傳感器23為無源無線溫度傳感器。其優點在于無需外接電源亦可完成溫度的檢測工作，且其不僅節能環保、耐高溫和絕緣性好，且還安裝方便。

所述攪拌主機1還包括設于所述底座11上的驅動裝置12，所述驅動裝置12包括位于所述底座11內的攪拌電機121，以及與所述攪拌電機121動力輸出端相連接的下連接件122，所述下連接件122的上端面高出所述底座11的上端面，其目的在于方便與其他零部件相裝配，進而提高本申請的實用性。

所述攪拌杯2還包括設于所述杯體21上并與所述驅動裝置12相連接的攪拌裝置22。所述攪拌裝置22經所述驅動裝置12驅動而轉動。所述攪拌裝置22包括位于所述杯體21底部且與所述下連接件122相連接的上連接件221、位于所述溫度傳感器23上方的攪拌刀223，以及位于所述上連接件221和所述攪拌刀223之間的連接軸222。所述連接軸222的下端貫穿所述杯體21底部并與所述上連接件221相連接，其上端與所述攪拌刀223相連接。其優點在于結構簡單，組裝方便。

所述上連接件221與所述下連接件122的連接方式為可拆卸連接。其連接方式可為卡接、耦合連接等，其目的在于方便分拆或組合所述攪拌主機1和所述攪拌杯2。

所述攪拌主機1還包括控制裝置，所述控制裝置包括設于所述底座11外側的操作面板、設于所述底座11內的時間繼電器、設于所述底座11內并與所述操作面板、所述時間繼電器、所述驅動裝置12和所述紅外線發熱體13電連接的集成電路板，以及設于所述集成電路板上用于接收所述溫度傳感器23發射感溫信號的通信單元。其目的在于控制完成攪拌及加熱食材工作。

所述底座11的上端面設有底座透明部111，所述底座透明部111位于所述紅外線發熱體13的正上方。其優點在于將所述紅外線發熱體13設置于所述底座11內部，避免了所述紅外線發熱體13外露于所述底座11外，進而增加了本申請的美觀，也是提高本申請的適用性。

所述底座透明部111和所述杯體透明部211的制作材料均為透明玻璃。其優點在于有利于所述紅外線發熱體13向所述杯體21中輻射熱量。

本申請工作原理：

首先，將食材放置于所述攪拌杯2中，蓋上所述攪拌杯杯蓋3，將所述攪拌杯2安裝于所述攪拌主機1上；

接著，向所述操作面板輸入啟動信號時，所述集成電路板接收該啟動信號且將該啟動信號輸送至所述攪拌電機121和所述時間繼電器，所述攪拌電機121啟動并驅動所述下連接件122轉動，繼而所述下連接件122帶動所述攪拌裝置22整體轉動，進而所述攪拌刀223對食材進行攪拌工作，同時，所述時間繼電器開始倒計時工作；

然后，待攪拌工作完畢時，所述時間繼電器向所述集成電路板輸出攪拌完成信號，從而所述集成電路板接收該攪拌完成信號，且將該攪拌完成信號輸送至所述紅外線發熱體13，進而所述紅外線發熱體13經所述底座透明部111和所述杯體透明部211向所述杯體21輻射熱量，用于加熱攪拌完畢的食材；

最后，待加熱溫度達到所述溫度傳感器23的設定值時，所述溫度傳感器23向所述集成電路板輸出感溫信號，從而所述集成電路板將該感溫信號輸送至所述操作面板，顯示加熱完畢，進而使用者可向所述操作面板輸入關閉信號，停止該攪拌機繼續工作。

如上所述是結合具體內容提供的一種實施方式，并不認定本申請的具體實施只局限于這些說明。凡與本申請的方法、結構等近似、雷同，或是對于本申請構思前提下做出若干技術推演或替換，都應當視為本申請的保護范圍。
