本發明涉及一種日常生活用品，尤其涉及一種洗臉毛巾放置架快速風干裝置。

背景技術：

洗臉毛巾放置架是一種常用的生活用品，人們可以用來懸掛毛巾，由于洗臉毛巾洗完臉后是濕的，需要很長時間才能晾干，尤其在冬天較為寒冷的天氣，毛巾甚至無法晾干就會重復使用，毛巾持續很長時間處于濕潤的狀態容易導致很多細菌的滋生，不利于人們的健康，同時現有的洗臉毛巾放置架只能放置毛巾，功能比較單一，滿足不了人們的使用要求。

技術實現要素：

本發明所要解決的技術問題是：提供一種風干效果好的洗臉毛巾放置架快速風干裝置。

為了解決上述技術問題，本發明采用的技術方案是：洗臉毛巾放置架快速風干裝置，包括：對稱設置的兩根安裝支座，在所述安裝支座的上下兩端分別設置有固定孔，在所述安裝支座上分別設置有u型空心支架，在所述u型空心支架內分別設置有迷你風機，所述迷你風機的吸風口與空氣相互連通，所述迷你風機的排風口與u型空心支架相互連通，在所述兩個u型空心支架的上端之間和下端之間分別設置有若干與其相互連通的空心掛桿，在所述空心掛桿的下端兩側對稱設置有若干向斜下方傾斜的噴吹孔，在其中一個u型空心支架的一側上端設置有牙刷水平掛板和牙刷水平掛板相連接的防滑落斜擋板，在所述牙刷水平掛板上均勻設置有若干牙刷懸掛槽，在所述防滑落斜擋板上均勻設置有若干與懸掛槽相互連通的牙刷放入槽，在所述牙刷懸掛槽一側的u型空心支架上端設置有與牙刷懸掛槽相互配合的噴吹管，所述噴吹官與u型空心支架相互連通，在與另外一個u型空心支架相連接的安裝支座上設置有與迷你風機相連接的控制器和定時器。

本發明的優點是：上述洗臉毛巾放置架快速風干裝置，結構新穎，美觀時尚，通過向斜下方傾斜的噴吹孔能夠?qū)ο赐昴樅鬂駶櫟拿磉M行定時吹風，將毛巾以最快的速度風干，同時能夠放置多個牙刷，功能多樣化，通過噴吹管能夠?qū)λ⑦^牙后濕潤的牙刷進行定時吹風，將牙刷以最快的速度風干，風干效果好，杜絕細菌的不斷滋生，有利于人們的健康。

附圖說明

圖1為本發明洗臉毛巾放置架快速風干裝置的結構示意圖。

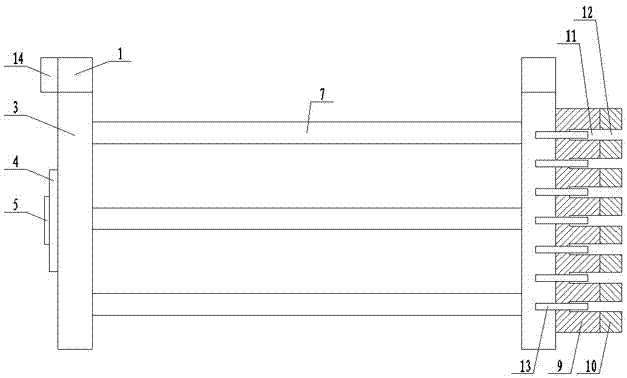

圖2為圖1的俯視結構示意圖。

圖3為圖1的左視結構示意圖。

圖4為圖1中a-a的剖視結構示意圖。

圖中：1、安裝支座，2、固定孔，3、u型空心支架，4、迷你風機，5、吸風口，6、排風口，7、空心掛桿，8、噴吹孔，9、牙刷水平掛板，10、防滑落斜擋板，11、牙刷懸掛槽，12、牙刷放入槽，13、噴吹管，14、控制器，15、定時器。

具體實施方式

下面結合附圖和具體實施例詳細描述一下本發明的具體內容。

如圖1、圖2、圖3、圖4所示，洗臉毛巾放置架快速風干裝置，包括：對稱設置的兩根安裝支座1，在所述安裝支座1的上下兩端分別設置有固定孔2，在所述安裝支座1上分別設置有u型空心支架3，在所述u型空心支架3內分別設置有迷你風機4，所述迷你風機4的吸風口5與空氣相互連通，所述迷你風機5的排風口6與u型空心支架3相互連通，在所述兩個u型空心支架3的上端之間和下端之間分別設置有若干與其相互連通的空心掛桿7，在所述空心掛桿7的下端兩側對稱設置有若干向斜下方傾斜的噴吹孔8，在其中一個u型空心支架3的一側上端設置有牙刷水平掛板9和牙刷水平掛板9相連接的防滑落斜擋板10，在所述牙刷水平掛板9上均勻設置有若干牙刷懸掛槽11，在所述防滑落斜擋板10上均勻設置有若干與懸掛槽11相互連通的牙刷放入槽12，在所述牙刷懸掛槽11一側的u型空心支架3上端設置有與牙刷懸掛槽11相互配合的噴吹管13，所述噴吹官13與u型空心支架3相互連通，在與另外一個u型空心支架3相連接的安裝支座1上設置有與迷你風機4相連接的控制器14和定時器15。

上述洗臉毛巾放置架快速風干裝置使用時，毛巾懸掛在空心掛桿7上，牙刷從防滑落斜擋板10上的牙刷放入槽12放入到牙刷水平掛板9上的牙刷懸掛槽11內，通過控制器14同時啟動兩個u型空心支架3內的迷你風機4，迷你風機4工作通過吸風口5吸入空氣，排風口6將吸入的空氣依次送入到u型空心支架3和空心掛桿7內，空心掛桿7內的空氣從下端兩側向下傾斜的噴吹孔8吹出對濕潤的毛巾進行風干，u型空心支架3內的空氣從噴吹管13對放置在牙刷放置槽12內的牙刷頭進行風干，定時器15可以控制迷你風機4的工作時間，節約用電。

上述洗臉毛巾放置架快速風干裝置，結構新穎，美觀時尚，通過向斜下方傾斜的噴吹孔能夠?qū)ο赐昴樅鬂駶櫟拿磉M行定時吹風，將毛巾以最快的速度風干，同時能夠放置多個牙刷，功能多樣化，通過噴吹管能夠?qū)λ⑦^牙后濕潤的牙刷進行定時吹風，將牙刷以最快的速度風干，風干效果好，杜絕細菌的不斷滋生，有利于人們的健康。

技術特征：

技術總結
本發明公開了一種洗臉毛巾放置架快速風干裝置，包括：對稱設置的兩根安裝支座，在所述安裝支座的上下兩端分別設置有固定孔，在所述安裝支座上分別設置有U型空心支架，在所述U型空心支架內分別設置有迷你風機，所述迷你風機的吸風口與空氣相互連通，所述迷你風機的排風口與U型空心支架相互連通，在所述兩個U型空心支架的上端之間和下端之間分別設置有若干與其相互連通的空心掛桿，在所述空心掛桿的下端兩側對稱設置有若干向斜下方傾斜的噴吹孔，在其中一個U型空心支架的一側上端設置有牙刷水平掛板和牙刷水平掛板相連接的防滑落斜擋板，在所述牙刷水平掛板上均勻設置有若干牙刷懸掛槽。

技術研發人員：丁美寧
受保護的技術使用者：丁美寧
技術研發日：2017.05.16
技術公布日：2017.07.14
