本發明涉及清洗設備領域，具體而言，涉及一種桌面清洗機及餐桌清洗系統。

背景技術：

餐桌的清洗是一個很困難的工作，傳統的清洗方法是由清潔員用毛巾擦拭，耗時又耗力而且不一定洗的干凈。

目前一些清洗機雖然能清洗，但是卻不能干燥和消毒，不能靈活的清洗各種尺寸的桌面，不能雙面清洗，在使用時有很大的局限性，清洗機的種類也很少。

技術實現要素：

本發明提供了一種桌面清洗機，旨在改善桌面清洗較為麻煩且不易清洗干凈的問題。

本發明還提供了一種餐桌清洗系統，其能夠很方便地對桌面進行清洗，且清洗地較為干凈。

本發明是這樣實現的：

一種桌面清洗機，包括上部噴淋機構、支撐架、下部噴淋機構和集水槽，支撐架的上端與上部噴淋機構連接，上部噴淋機構能夠向支撐架噴射水流，支撐架的下端與下部噴淋機構連接，下部噴淋機構能夠向支撐架噴射水流，集水槽的開口朝上，集水槽的上部與下部噴淋機構連接。

進一步地，在本發明較佳的實施例中，支撐架包括載物架和固定架，固定架的上部與上部噴淋機構連接，固定架的下部與下部噴淋機構連接，載物架與固定架在水平方向上滑動連接。

進一步地，在本發明較佳的實施例中，固定架設置有軌道槽，載物架包括支撐框和多根支撐桿，多根支撐桿安裝于支撐框內，支撐框滑動設置于軌道槽內。

進一步地，在本發明較佳的實施例中，多根支撐桿包括多根導向支撐桿和多根可調支撐桿，多根導向支撐桿連接于支撐框，且多根導向支撐桿相互平行，每根可調支撐桿均開設有與導向支撐桿數量相等的通孔，每根可調支撐桿通過多個通孔與多根導向支撐桿滑動配合。

進一步地，在本發明較佳的實施例中，載物架還設置有支撐柱，支撐柱的一端與支撐框連接，支撐柱的另一端向下延伸至靠近地面，支撐柱靠近地面的一端設置有便于支撐柱滑動的滾輪。

進一步地，在本發明較佳的實施例中，支撐框設置有便于載物架推拉的把手。

進一步地，在本發明較佳的實施例中，上部噴淋機構包括上部噴淋組件和上部外殼，上部外殼套設于上部噴淋組件外，且上部外殼的下端與支撐架連接，下部噴淋機構包括下部噴淋組件和下部外殼，下部外殼套設于下部噴淋組件外，且下部外殼的上端與支撐架連接。

進一步地，在本發明較佳的實施例中，上部外殼內設置有第一干燥消毒管，下部外殼內設置有第二干燥消毒管。

進一步地，在本發明較佳的實施例中，集水槽與下部噴淋機構之間設置有漏斗隔板，漏斗隔板的中間位置設置有漏水孔。

一種餐桌清洗系統，包括上述的桌面清洗機。

本發明的有益效果是：本發明通過上述設計得到的桌面清洗機，結構簡單易于生產，且操作簡單易上手，裝置本身具有清洗功能，當需要自潔時，不在裝置內部放入待清洗的桌面就啟動裝置實現桌面清洗機內部清洗，不需額外的人工對其內部進行清洗；上部噴淋機構和下部噴淋機構的設計能夠對桌面的兩面都進行清洗。本發明通過上述設計得到的餐桌清洗系統，能夠將餐桌的桌面清洗得較為干凈，且操作簡單方便有效節省人力成本。

附圖說明

為了更清楚地說明本發明實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1是本發明實施方式提供的桌面清洗機的結構示意圖；

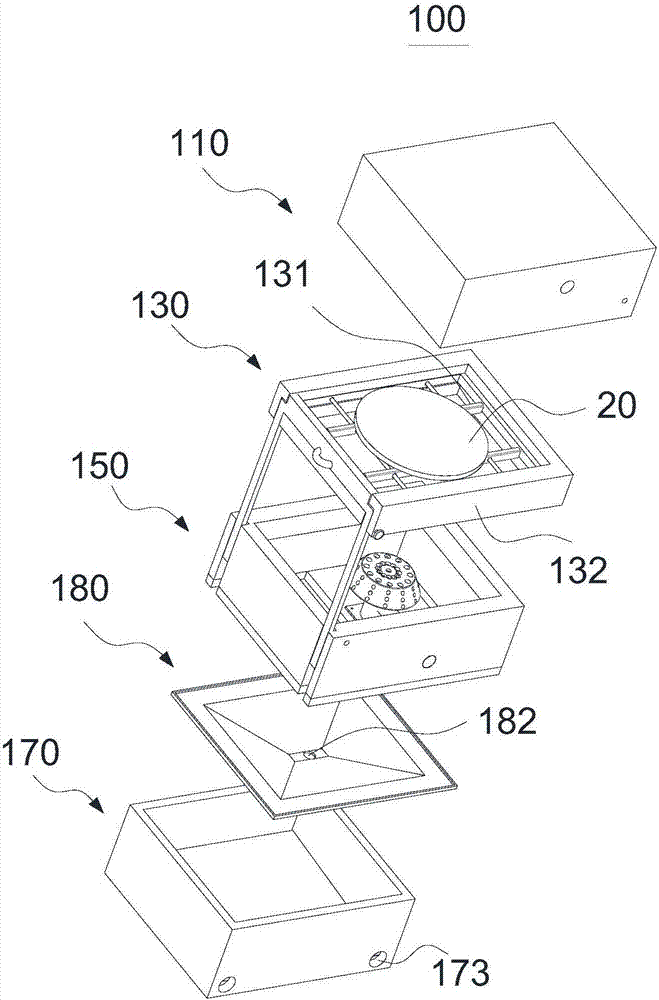

圖2是本發明實施方式提供的桌面清洗機的爆炸圖；

圖3是圖2中上部噴淋機構的結構示意圖；

圖4是圖2中固定架的結構示意圖；

圖5是圖2中載物架的結構示意圖；

圖6是圖2中下部噴淋機構的結構示意圖；

圖7是圖2中集水槽的結構示意圖。

圖標:100-桌面清洗機；110-上部噴淋機構；111-上部噴頭；112-上部外殼；113-第一干燥消毒管；114-上部進水管；130-支撐架；131-載物架；132-固定架；133-軌道槽；134-支撐框；135-導向支撐桿；136-可調支撐桿；137-通孔；138-支撐柱；139-滾輪；141-把手；142-緊固旋鈕；150-下部噴淋機構；151-下部噴頭；152-下部外殼；153-第二干燥消毒管；154-配合槽；155-下部進水管；170-集水槽；173-排水孔；180-漏斗隔板；182-漏水孔；20-桌面。

具體實施方式

為使本發明實施方式的目的、技術方案和優點更加清楚，下面將結合本發明實施方式中的附圖，對本發明實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本發明一部分實施方式，而不是全部的實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。因此，以下對在附圖中提供的本發明的實施方式的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

請參照附圖1和附圖2，本發明實施例提供的桌面清洗機100，包括上部噴淋機構110、支撐架130、下部噴淋機構150和集水槽170，支撐架130的上端與上部噴淋機構110連接，上部噴淋機構110能夠向支撐架130噴射水流，支撐架130的下端與下部噴淋機構150連接，下部噴淋機構150能夠向支撐架130噴射水流，集水槽170的開口朝上，集水槽170的上部與下部噴淋機構150連接。

待清洗桌面20放置于支撐架130上，上側面被上部噴淋機構110噴出的高溫高壓水清洗，下側面被下部噴淋機構150噴出的高溫高壓水清洗，清洗水則由上流下被匯集至集水槽170中最后排出。

請參照附圖1及附圖3，上部噴淋機構110包括上部噴淋組件(圖未標)和上部外殼112，上部外殼112的下端與支撐架130連接，上部噴淋組件包括相互連通的上部噴頭111和上部進水管114，上部進水管114與外部的高溫高壓水管道連接，其將高溫高壓水輸送至上部噴頭111，上部噴頭111則多角度噴射高溫高壓水對桌面20的上側面進行清洗。設置上部外殼112能夠將上部噴頭111包裹住，防止清洗過程中水流飛濺。

進一步地，上部外殼112內還設置有第一干燥消毒管113，當上部噴頭111對桌面20的上側面清洗完成后打開控制第一干燥消毒管113的開關，第一干燥消毒管113開始對桌面20的上側面進行干燥和消毒。

請參照附圖1及附圖4和附圖5所示，進一步地，支撐架130包括載物架131和固定架132，固定架132的與上部噴淋機構110連接，固定架132的下部與下部噴淋機構150連接，載物架131與固定架132在水平方向上滑動連接。當需要對桌面20進行清洗時，將載物架131向遠離固定架132的方向拉開，把桌面20放置于載物架131上，再將載物架131向靠近固定架132的方向推動，將桌面20推送至桌面清洗機100內時，打開開關，對桌面20進行清洗。

進一步地，固定架132設置有軌道槽133，載物架131包括支撐框134和多根支撐桿(圖未標)，多根支撐桿安裝于支撐框134內，支撐框134滑動設置于軌道槽133內，載物架131的推拉運動則是沿軌道槽133的長度方向進行。桌面20在需要清洗時則放置于多根支撐桿上。

進一步地，固定架132還設置有緊固旋鈕142，緊固旋鈕142設置于固定架132的一個邊框上，且緊固旋鈕142的一端能夠貫穿該邊框，當需要將載物架131與固定架132進行固定時擰緊緊固旋鈕142實現載物架131與固定架132的相對固定。

參照附圖5所示，進一步地，多根支撐桿包括多根導向支撐桿135和多根可調支撐桿136，多根導向支撐桿135連接于支撐框134且多根導向支撐桿135相互平行，每根可調支撐桿136均開設有與導向支撐桿135數量相同的通孔137，每根可調支撐桿136通過多個通孔137與多根導向支撐桿135滑動配合，即每根導向支撐桿135穿過多根可調支撐桿136上設置的與該導向支撐桿135相對應的通孔137，以實現可調支撐桿136與導向支撐桿135的滑動連接。在本實施例中，導向支撐桿135和可調支撐桿136的數量均為2，則相應的每根可調支撐桿136上開設的通孔137的數量也為2，每根導向支撐桿135穿過兩根可調支撐桿136上設置的與該導向支撐桿135對應的通孔137。可調支撐桿136可在導向支撐桿135上滑動實現兩個可調支撐桿136距離的改變以適應不同尺寸的桌面20。

需要指出的是，在本發明的其他實施例中，導向支撐桿135和可調支撐桿136的數量還可以是兩個以上。

進一步地，載物架131上設置有支撐柱138，支撐柱138的一端與支撐框134連接，支撐柱138的另一端向下延伸至靠近地面，支撐柱138靠近地面的一端設置有便于支撐柱138滑動的滾輪139。在載物架131向外拉遠離固定架132的過程中，載物架131的一端位于固定架132內此時固定架132對載物架131的一端起到了支撐的作用，而載物架131的另一端則由支撐柱138支撐。由于設置有滾輪139使得載物架131的推拉更省力。

進一步地，支撐框134設置有把手141，支撐框134為矩形，其運動方向為其長度或寬度的方向，該把手141設置于支撐框134垂直于其運動方向的一個邊框的外側。設置把手141是為了便于支撐框134的推拉。

請參照附圖1和附圖6，進一步地，下部噴淋機構150包括下部噴淋組件(圖未標)和下部外殼152，下部外殼152的上端與支撐架130連接，下部噴淋組件包括相互連通的下部噴頭151和下部進水管155，下部進水管155與外部的高溫高壓水管道連接，其將高溫高壓水輸送至下部噴頭151，下部噴頭151則多角度噴射高溫高壓水對桌面20的下側面進行清洗。設置下部外殼152能夠將下部噴頭151包裹住，防止清洗過程中水流飛濺。

進一步地，下部外殼152內還設置有第二干燥消毒管153，當下部噴頭151對桌面20的下側面清洗完成后打開控制第二干燥消毒管153的開關，第二干燥消毒管153開始對桌面20的下側面進行干燥和消毒。

進一步地，下部外殼152與支撐柱138位于相同方向的邊框的外側設置有配合槽154，配合槽154的數量與支撐柱138的數量相同，當向里推載物架131使得載物架131完全進入固定架132時，支撐柱138正好嵌入配合槽154內。設置配合槽154用于容納支撐柱138，使載物架131設置于桌面清洗機100內更穩固且使得桌面清洗機100整體更美觀。

請參照附圖1和附圖7，進一步地，桌面清洗機100還包括漏斗隔板180，漏斗隔板180設置于集水槽170與下部噴淋機構150之間。漏斗隔板180的中間位置設置有漏水孔182。設置漏斗隔板180的目的是增加設備的密閉性，方式水流濺出裝置外。

桌面清洗機100上部流下的清洗水經漏水孔182流至集水槽170內。集水槽170的底部設置有排水孔173，集水槽170內收集的污水則從排水孔173排出。在本實施例中，排水孔173的數量為2，在本發明的其他實施例中，排水孔173的數量還可以是1個或者2個以上，排水孔173設置數量的多少根據清洗水的流量確定，當清洗水流量較小時設置一個排水孔173也能夠及時排水，而當清洗水流量較大時則需多設幾個排水孔173以保證排水通暢。

綜上所述，本發明提供的桌面清洗機結構簡單易于生產，且操作簡單易上手，裝置本身具有清洗功能，當需要自潔時，不在裝置內部放入待清洗的桌面就啟動裝置實現桌面清洗機內部清洗，不需額外的人工對其內部進行清洗；上部噴淋機構和下部噴淋機構的設計能夠對桌面的兩面都進行清洗；采用高溫高壓水自動對桌面兩側面均進行清洗不僅能夠將桌面清洗得更干凈而且清洗時間更短，并且采用高壓噴射熱水比傳統沖洗更節水；設置第一干燥消毒管和第二干燥消毒管能夠對桌面的兩面均進行干燥和消毒；可調支撐桿與導向支撐桿的設計使得載物架能夠適應不同尺寸的桌面的清洗。

本發明還提供了一種餐桌清洗系統，其包括本發明提供的桌面清洗機，由于其包括發明提供的桌面清洗機，故其具有與桌面清洗機相同的優點。

以上所述僅為本發明的優選實施方式而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
