本發明屬于桌腿連接技術領域,特別涉及一種家具桌腿連接系統。
背景技術:
國內現有鋼木結構桌子,或木制桌子的結構方式,大多采用金屬腿與桌面連接,金屬之間用拉撐連接,木制腿與望板連接,連接方式比較單一,且不夠美觀,木制桌子浪費實木材料且強度不好保證,承重性也相對較弱。
技術實現要素:
本發明針對現有技術中存在的技術問題,提供一種家具桌腿連接系統,可達到加強腿部支撐的穩定;拆裝簡單,運輸方便;產品承重性高;產品結構安全的有益效果。
為解決上述技術問題,本發明采用的技術方案是:一種家具桌腿結構連接系統,包括托盤連接架、桌腿結構、腿部預埋件、腿部管件、直角三通、三通連接件、拉帶管件和連接桿,
連接桿的兩端內部設有螺紋結構;桌腿結構呈門字形,桌腿結構的頂部中心一側內部設有螺紋結構;連接桿的兩端分別通過頂絲與兩個桌腿結構的頂部中心一側進行螺紋連接。
作為優選,連接桿的中部設有豎直的通孔,連接桿中部的上方設有托盤連接架,連接桿中部的下方設有三通連接件;三通連接件的頂部設有安裝孔,三通連接件的兩側內部均設有螺紋結構;連接桿中部上方的托盤連接架的底部穿過通孔嵌入安裝在三通連接件頂部的安裝孔內;兩個拉帶管件的兩端均設有螺紋結構;三通連接件的兩側分別與一個拉帶管件的一端通過頂絲實現螺紋連接。
作為優選,桌腿結構的兩個腿部相對的一側均固定設有腿部預埋件;腿部管件的一端固定設有頂絲結構;腿部預埋件內設有螺紋結構;兩個腿部預埋件均分別與一個腿部管件設有頂絲結構的一端實現螺紋連接。
作為優選,直角三通的與處于同一直線的兩端垂直的另一端內部設有螺紋結構;直角三通的設有螺紋結構的一端與拉帶管件的另一端通過頂絲實現螺紋連接;直角三通的處于同一直線的兩端分別與兩個腿部管件的另一端嵌入連接。
作為優選,桌腿結構的頂部均對稱設有兩個安裝孔;托盤連接架的底部均與安裝孔嵌入連接。
作為優選,托盤連接架的上部為托盤,用于支撐桌面或柜體。
與現有技術相比,本發明所具有的有益效果是:本發明加強了腿部支撐的穩定;采用拆裝方式,拆裝簡單,運輸方便,節約成本;產品承重性高;產品結構安全;產品可適用多種家具,美觀實用,設計效果強。
附圖說明
圖1為本發明的結構示意圖;

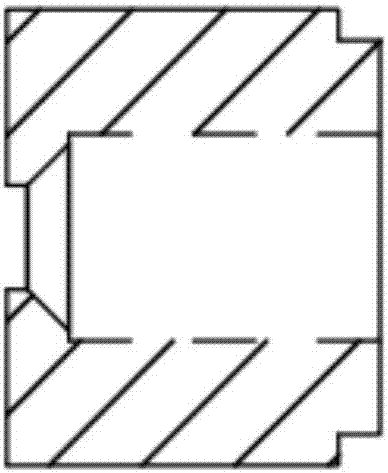

圖2為本發明中的腿部預埋件的結構示意圖;
圖3為本發明中的腿部管件的結構示意圖;
圖4為本發明中的直角三通的結構示意圖;
圖5為本發明中的三通連接件的結構示意圖;
圖6為本發明中的拉帶管件的結構示意圖。
圖中1-托盤連接架,2-桌腿結構,3-腿部預埋件,4-腿部管件,5-直角三通,6-三通連接件,7-拉帶管件,8-連接桿。
具體實施方式
為使本領域技術人員更好的理解本發明的技術方案,下面結合附圖和具體實施例對本發明作詳細說明。
本發明的實施例公開了一種家具桌腿連接系統,如圖所示,其包括托盤連接架1、桌腿結構2、腿部預埋件3、腿部管件4、直角三通5、三通連接件6、拉帶管件7和連接桿8,
連接桿8的兩端內部設有螺紋結構;桌腿結構2呈門字形,桌腿結構2的頂部中心一側內部設有螺紋結構;連接桿8的兩端分別通過頂絲與兩個桌腿結構2的頂部中心一側進行螺紋連接。
本實施例中,連接桿8的中部設有豎直的通孔,連接桿8中部的上方設有托盤連接架1,連接桿8中部的下方設有三通連接件6;三通連接件6的頂部設有安裝孔,三通連接件6的兩側內部均設有螺紋結構;連接桿8中部上方的托盤連接架1的底部穿過通孔嵌入安裝在三通連接件6頂部的安裝孔內;兩個拉帶管件7的兩端均設有螺紋結構;三通連接件6的兩側分別與一個拉帶管件7的一端通過頂絲實現螺紋連接。
本實施例中,桌腿結構2的兩個腿部相對的一側均固定設有腿部預埋件3;腿部管件4的一端固定設有頂絲結構;腿部預埋件3內設有螺紋結構;兩個腿部預埋件3均分別與一個腿部管件4設有頂絲結構的一端實現螺紋連接。
本實施例中,直角三通5的與處于同一直線的兩端垂直的另一端內部設有螺紋結構;直角三通5的設有螺紋結構的一端與拉帶管件7的另一端通過頂絲實現螺紋連接;直角三通5的處于同一直線的兩端分別與兩個腿部管件4的另一端嵌入連接。
本實施例中,桌腿結構2的頂部均對稱設有兩個安裝孔;托盤連接架1的底部均與安裝孔嵌入連接。
本實施例中,托盤連接架1的上部為托盤,用于支撐桌面或柜體。
以上通過實施例對本發明進行了詳細說明,但所述內容僅為本發明的示例性實施例,不能被認為用于限定本發明的實施范圍。本發明的保護范圍由權利要求書限定。凡利用本發明所述的技術方案,或本領域的技術人員在本發明技術方案的啟發下,在本發明的實質和保護范圍內,設計出類似的技術方案而達到上述技術效果的,或者對申請范圍所作的均等變化與改進等,均應仍歸屬于本發明的專利涵蓋保護范圍之內。
