本發明涉及一種窗子，特別涉及一種具有隔音除塵功能的環保窗。

背景技術：

在古代，就有紙窗，在木質的窗上面粘上白紙?jiān)诂F(xiàn)代，窗子已經廣泛的運用在日常生活中，并且窗子的形狀也發生了很大的變化，主要的材質是玻璃，玻璃的采光性比較好，窗子是一種室內可以采光與通風的的結構，現有的窗子大多只是進行采光與用來通風，無法進行有效的隔音，嚴重影人員響室內工作和休息，無法集中精力做事，城市灰塵較多，窗子表面會聚集大量的灰塵，現有的窗子無法有效的除去表面的灰塵，造成污染窗子，影響開窗通風，會造成灰塵的進入。

技術實現要素：

本發明提供一種具有隔音除塵功能的環保窗，通過雨水收集器、消聲箱、百葉扇和清潔刷桿，有效的解決了現有的窗子無法高效隔音除塵以及環保的問題。

為了解決上述技術問題，本發明提供了如下的技術方案：

本發明一種具有隔音除塵功能的環保窗，包括窗架、雨水收集器、雨水收集孔、消聲箱、百葉扇、驅動器、噴水頭、玻璃窗、清潔刷桿、軟質毛刷、底座、排水孔、合頁和控制器，所述窗架的上端設有所述雨水收集器，且所述雨水收集器的表面設有若干所述雨水收集孔，所述雨水收集器的下端設有所述消聲箱，且所述消聲箱下端連接所述百葉扇，所述百葉扇的下端安裝所述驅動器，所述窗架的一側設有所述清潔刷桿，且所述清潔刷桿與所述驅動器連接，所述窗架的內部設有兩個所述玻璃窗，兩個所述玻璃窗通過所述合頁與所述窗架活動連接，且所述窗架的下端設有所述底座，所述底座的一側設有所述控制器。

作為本發明的一種優選技術方案，所述百葉扇和所述驅動器均設于所述窗架上，且所述驅動器的一側設有若干所述噴水頭，所述噴水頭與所述雨水收集器連接，所述驅動器和所述雨水收集器均與所述控制器電性連接。

作為本發明的一種優選技術方案，所述清潔刷桿的下端設有所述軟質毛刷。

作為本發明的一種優選技術方案，所述底座的內部設有若干所述排水孔。

本發明所達到的有益效果是：本發明一種具有隔音除塵功能的環保窗，通過雨水收集器收集雨水，有效的節水環保，通過驅動器驅動清潔刷桿，有效的進行灰塵清理，減少灰塵的進入，安裝消聲箱和百葉扇，有效的消除噪音和通風，通過控制器控制驅動器和雨水收集器，有效的提高環保窗的靈活性，本發明均有具有隔音除塵功能，通風效果好，適合使用。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1是本發明的結構示意圖；

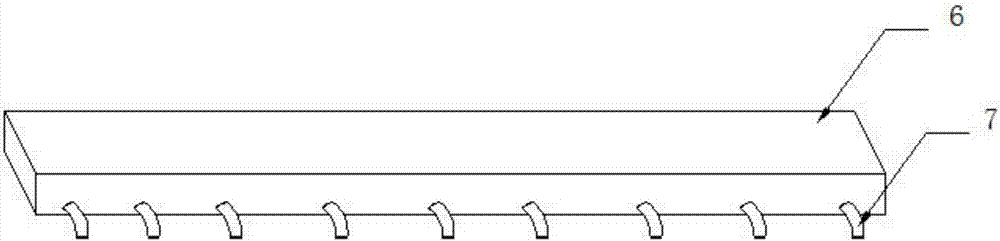

圖2是本發明驅動器的結構示意圖；

圖3是本發明清潔刷桿的結構示意圖；

圖4是本發明的底座俯視示意圖；

圖中：1、窗架；2、雨水收集器；3、雨水收集孔；4、消聲箱；5、百葉扇；6、驅動器；7、噴水頭；8、玻璃窗；9、清潔刷桿；10、軟質毛刷；11、底座；12、排水孔；13、合頁；14、控制器。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

實施例1

如圖1-4所示，本發明一種具有隔音除塵功能的環保窗，包括窗架1、雨水收集器2、雨水收集孔3、消聲箱4、百葉扇5、驅動器6、噴水頭7、玻璃窗8、清潔刷桿9、軟質毛刷10、底座11、排水孔12、合頁13和控制器14，窗架1的上端設有雨水收集器2，且雨水收集器2的表面設有若干雨水收集孔3，雨水收集器2的下端設有消聲箱4，且消聲箱4下端連接百葉扇5，百葉扇5的下端安裝驅動器6，窗架1的一側設有清潔刷桿9，且清潔刷桿9與驅動器6連接，窗架1的內部設有兩個玻璃窗8，兩個玻璃窗8通過合頁13與窗架1活動連接，且窗架1的下端設有底座11，底座11的一側設有控制器14。百葉扇5和驅動器6均設于窗架1上，且驅動器6的一側設有若干噴水頭7，噴水頭7與雨水收集器2連接，驅動器6和雨水收集器2均與控制器14電性連接，有效的進行控制雨水收集器2和驅動器6進行清理。清潔刷桿9的下端設有軟質毛刷10，便于清理，同時保護玻璃窗，底座11的內部設有若干排水孔12，便于排除污水。

具體的，本發明使用時，下雨時，雨水收集器2收集雨水以及保存，玻璃窗時間長了會聚集大量的灰塵，可通過控制器14控制和設定一端的時間，控制雨水收集器2和驅動器6，進行工作，噴水頭7噴水，以及清潔刷桿9進行清理灰塵，進而保護室內環境，開創與關閉時，不造成灰塵進入室內，同時通過消聲箱4，有效的進行隔音，減少噪音污染，百葉扇有效的控制通風，提供良好的氣流環境

本發明所達到的有益效果是：本發明一種具有隔音除塵功能的環保窗，通過雨水收集器收集雨水，有效的節水環保，通過驅動器驅動清潔刷桿，有效的進行灰塵清理，減少灰塵的進入，安裝消聲箱和百葉扇，有效的消除噪音和通風，通過控制器控制驅動器和雨水收集器，有效的提高環保窗的靈活性，本發明均有具有隔音除塵功能，通風效果好，適合使用。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種具有隔音除塵功能的環保窗，包括窗架、雨水收集器、雨水收集孔、消聲箱、百葉扇、驅動器、噴水頭、玻璃窗、清潔刷桿、軟質毛刷、底座、排水孔、合頁和控制器，窗架的上端設有雨水收集器，水收集器的下端設有消聲箱，百葉扇的下端安裝驅動器，窗架的一側設有清潔刷桿，底座的一側設有控制器，本發明所達到的有益效果是：通過雨水收集器收集雨水，有效的節水環保，通過驅動器驅動清潔刷桿，有效的進行灰塵清理，減少灰塵的進入，安裝消聲箱和百葉扇，有效的消除噪音和通風，通過控制器控制驅動器和雨水收集器，有效的提高環保窗的靈活性，本發明均有具有隔音除塵功能，通風效果好，適合使用。

技術研發人員：趙長玉;方曉琴
受保護的技術使用者：東臺銀信鋼結構工程有限公司
技術研發日：2017.05.26
技術公布日：2017.07.25
