本發明屬于衛浴技術領域，具體地涉及一種內置多功能按摩枕的浴缸及組裝方法。

背景技術：

由于隨著科技的進步，浴缸也具備了越來越多的功能，比如按摩的功能。而帶有按摩功能的浴缸作為目前較為高端的衛浴設備，已經在某些星級酒店，或者某些高端消費人群中廣泛使用。

中國專利201420373521.7公開了一種頸部按摩浴缸，包含浴缸本體和設置在所述浴缸本體內壁上的按摩頭枕，所述按摩頭枕包含一個頭枕機芯模組和一個控制所述頭枕機芯模組開啟或關閉的電源開關。但是，所述頸部按摩浴缸中按摩頭枕設于浴缸本體的的內壁，在使用過程中，如果發生漏電漏水問題，極易導致觸電危險。

技術實現要素：

本發明的目的在于解決現有中的問題，提供一種結構簡單且具有較高安全性的內置多功能按摩枕的浴缸及組裝方法。

為達成上述目的，本發明采用如下技術方案：一種內置多功能按摩枕的浴缸包括：浴缸本體，設有至少一個浴缸通孔，按摩枕，包括驅動件、至少一個轉軸和至少一個按摩件，所述驅動件通過轉軸帶動所述按摩件旋轉以實現按摩功能；所述驅動件和所述按摩件分別設于所述浴缸本體的外部和內部，且每一個所述轉軸密封地穿過所述浴缸通孔帶動一個所述按摩件旋轉。

優選地，所述按摩枕還包括抵接所述浴缸本體內側并用于密封所述浴缸通孔的密封板；所述密封板對應每一所述浴缸通孔的位置設有第一通孔，且所述密封板在對應每一所述第一通孔的位置向外延伸形成用于密封所述浴缸通孔的中空柱，在裝配時，所述中空柱伸入所述浴缸通孔內，且所述轉軸伸入所述中空柱內，并依次穿過所述浴缸通孔和所述第一通孔。

優選地，所述中空柱與所述第一通孔同軸連通，且所述中空柱的內徑大于所述第一通孔的直徑，從而在所述中空柱與所述第一通孔的連接處形成第一抵接臺階；所述轉軸在對應所述第一抵接臺階的位置設有第二抵接臺階，在裝配時，套設于所述轉軸外側的v型密封圈的分別抵接所述第一抵接臺階和所述第二抵接臺階，從而實現所述轉軸與所述密封板之間的動態密封連接。

優選地，所述中空柱的外壁設有第一密封臺階，在裝配時，所述中空柱伸入所述浴缸通孔內，套設于所述中空柱外側的第一密封圈的相對兩個密封面分別抵接所述第一密封臺階和所述浴缸本體的內壁，從而實現所述密封板與所述浴缸本體之間的靜態密封連接。

優選地，所述按摩枕還包括與所述密封板可拆卸連接的柔性枕體、及適用于頸部按摩的枕套，所述柔性枕體對應所述密封板的第一通孔位置形成有第二通孔，所述轉軸依次穿過所述浴缸通孔和所述第一通孔后，再穿過所述第二通孔與所述按摩件固定連接，所述按摩件被所述轉軸帶動在所述柔性枕體的柔性表面旋轉以實現按摩功能；所述枕套套設于所述柔性枕體外部從而與所述柔性枕體可拆卸連接。

優選地，所述按摩枕還包括用于可拆卸連接所述柔性枕體和所述密封板的多個快轉旋鈕；每一所述快轉旋鈕包括旋鈕本體、與所述旋鈕本體固定連接的旋轉軸、及設于所述旋轉軸的抵接部，所述柔性枕體設有用于安裝所述快轉旋鈕的多個第一快裝孔，所述第一快裝孔的面積小于所述旋鈕本體在所述柔性枕體表面的投影面積；所述密封板對應每一所述第一快裝孔位置設有旋轉固定部件，所述旋轉固定部件包括與所述密封板固定連接且內部設有空腔的連接柱、及固定于所述連接柱一端并密封所述空腔的蓋板，且所述蓋板設有與所述空腔對應連通的第二快裝孔，所述第二快裝孔與所述第一快裝孔對應同軸連通，在組裝時，每一所述快轉旋鈕的旋轉軸依次穿過所述第一快裝孔和所述第二快裝孔，使得所述旋鈕本體抵接所述柔性枕體，且所述抵接部伸入并收容于所述空腔內；在使用時，轉動所述旋鈕本體帶動所述抵接部旋轉，使得所述抵接部抵接所述蓋板從而將所述柔性枕體和所述密封板可拆卸鏈接。

優選地，所述蓋板與所述抵接部的抵接面為斜面。

優選地，所述按摩枕還包括用于共同圍成收容所述驅動件的收容空間的底座和底板、及支撐限位所述驅動件的支架，所述支架和所述驅動件均收容于所述收容空間并固定于所述底座內；所述底板對應所述轉軸的位置設有底板通孔，所述底板通孔分別與所述中空柱、所述第一通孔和所述浴缸通孔同軸連通，且所述轉軸的一端伸入所述底板通孔內與所述驅動件傳動連接，所述轉軸的另一端伸入所述中空柱內，并依次穿過所述浴缸通孔和所述第一通孔。

優選地，所述底板對應所述密封板中每一中空柱位置還設有密封槽，且每一所述密封槽的內壁設有第二密封臺階，每一所述密封槽的底部設有至少一個固定孔，所述中空柱的端面對應每一所述固定孔的位置設有螺紋孔；在裝配時，所述中空柱伸入所述密封槽內并抵接所述密封槽的底部，且通過螺栓伸入所述螺紋孔內實現所述底板和所述中空柱的固定連接；且套設于所述中空柱外側的第二密封圈的相對兩側分別抵接所述第二密封臺階和所述浴缸本體的外壁，從而實現所述底板與所述浴缸本體之間的靜態密封連接。

一種如上述任一所述的一種內置多功能按摩枕的浴缸的組裝方法，包括如下步驟：

在浴缸本體上任意位置設置至少一個浴缸通孔；

將按摩枕的每一轉軸密封地穿過所述浴缸本體的一個浴缸通孔；

將所述按摩枕的驅動件和按摩件分別設于所述浴缸本體的外部和內部，并通過所述轉軸連接所述驅動件和所述按摩件。

相較于現有技術，本發明的技術方案具有如下有益效果：

1、所述內置多功能按摩枕的浴缸中，所述驅動件和所述按摩件分別設于所述浴缸本體的外部和內部，且每一個所述轉軸密封地穿過所述浴缸通孔帶動一個所述按摩件旋轉，從而將帶電的電學元件設于浴缸本體外部，保證了水電分離，提高了浴缸的安全性能；而且還可以避免生產過程中在浴缸制作打異形槽或異形孔的難操作精確度不足等問題，同時節省大面積防水硅膠套的使用，一定程度上降低按摩技術在水汽環境下使用的成本；

2、所述多功能按摩枕可以單獨裝配，作為浴缸的選裝配件，裝置于已安裝的任意浴缸上，只需要在浴缸預安裝多功能按摩枕的位置打通孔，即可將按摩枕裝配在浴缸上用戶所需的任意位置，不需要受限于按摩枕自身的形狀和尺寸，增加按摩枕的適配性，且按摩枕的形狀和大小也可多樣化，滿足用戶的不同按摩需求和外觀喜好；

3、套設于所述轉軸外側的v型密封圈的分別抵接所述第一抵接臺階和所述第二抵接臺階，從而實現所述轉軸與所述密封板之間的動態密封連接，進而提高所述浴缸的密封性能；

4、套設于所述中空柱外側的第一密封圈的相對兩個密封面分別抵接所述第一密封臺階和所述浴缸本體的內壁，從而實現所述密封板與所述浴缸本體之間的靜態密封連接，進一步地提高所述浴缸的密封性能，而且配合所述轉軸與所述密封板之間的動態密封連接，可以使得所述浴缸的密封性能達到ipx7以上防水等級；

5、所述轉軸依次穿過所述浴缸通孔和所述第一通孔后，再穿過所述第二通孔與所述按摩件固定連接，所述按摩件被所述轉軸帶動在所述柔性枕體的柔性表面旋轉以實現按摩功能，從而通過所述柔性枕體提高使用者的舒適程度；

6、在使用時，轉動所述旋鈕本體帶動所述抵接部旋轉，使得所述抵接部抵接所述蓋板從而將所述柔性枕體和所述密封板可拆卸鏈接，不僅可以方便使用者進行拆卸維修，而且還可以通過所述柔性枕體的彈性提高所述旋鈕本體與所述密封板的連接牢固程度；

7、所述蓋板與所述抵接部的抵接面為斜面，可以提高所述快轉旋鈕與所述蓋板之間的抵接效果；

8、所述中空柱伸入所述密封槽內并抵接所述密封槽的底部，且通過螺栓伸入所述螺紋孔內實現所述底板和所述中空柱的固定連接，從而可以方便的實現底板和密封板之間的固定連接；

9、套設于所述中空柱外側的第二密封圈的相對兩側分別抵接所述第二密封臺階和所述浴缸本體的外壁，從而實現所述底板與所述浴缸本體之間的靜態密封連接，進而可以進一步地提高所述浴缸密封性能；

10、所述內置多功能按摩枕的浴缸使得使用者可以在浴缸內通過調整坐姿，進行頸部、背部，腰部等揉捏式按摩。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本發明的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1為本發明實施例提供的內置多功能按摩枕的浴缸的結構示意圖；

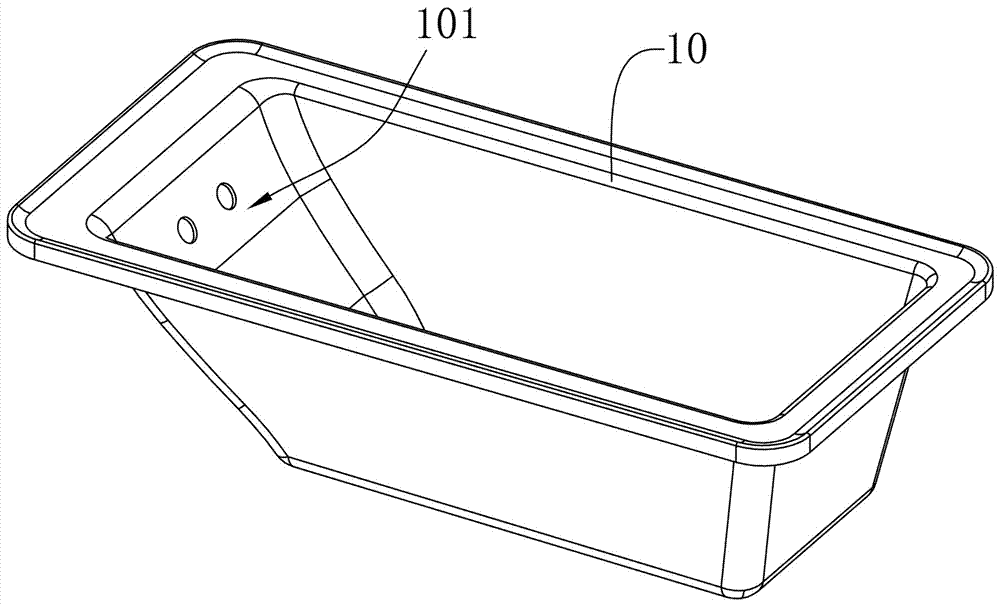

圖2是圖1所示內置多功能按摩枕的浴缸中浴缸的結構示意圖；

圖3是圖1所示內置多功能按摩枕的浴缸中按摩枕的安裝結構示意圖；

圖4是圖3所示按摩枕中a區域內的結構示意圖；

圖5是圖3所示按摩枕中密封板一個角度的結構示意圖；

圖6是圖5所示密封板另一個角度的結構示意圖；

圖7是圖3所示按摩枕中柔性枕體的結構示意圖；

圖8是圖3所示按摩枕中快轉旋鈕的結構示意圖；

圖9是圖3所示按摩枕中密封板、柔性枕體和快轉旋鈕的安裝結構示意圖；

圖10是圖3所示按摩枕中驅動件、底座和支架的結構示意圖；

圖11是圖3所示按摩枕中底板的結構示意圖。

具體實施方式

為了使本發明所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

請同時參閱圖1-4，本發明提供的內置多功能按摩枕的浴缸包括浴缸本體10和設于所述浴缸本體10的按摩枕20。

所述浴缸本體10的缸壁設有兩個浴缸通孔101。

所述按摩枕20包括驅動件21、至少一個轉軸22、至少一個按摩件23、密封板24、柔性枕體25、多個快轉旋鈕26、底座27、底板28和支架29。

其中，所述驅動件21通過所述轉軸22帶動所述按摩件23旋轉以實現按摩功能，所述驅動件21和所述按摩件23分別設于所述浴缸本體10的外部和內部，且每一個所述轉軸22密封地穿過所述浴缸通孔101帶動一個所述按摩件23旋轉；

所述密封板24抵接所述浴缸本體10內側并用于密封所述浴缸通孔101；所述柔性枕體25與所述密封板24可拆卸連接；所述多個快轉旋鈕26可拆卸連接所述柔性枕體25和所述密封板24；

所述底座27和所述底板28共同圍成收容所述驅動件21的收容空間，所述支架29支撐并限位所述驅動件21，而且所述支架29和所述驅動件21均收容于所述收容空間并固定于所述底座27內。

在本實施例中，所述驅動件21是按摩機芯，所述按摩件23是按摩頭，例如揉捏式按摩頭等。

請結合參閱圖5和圖6，所述密封板24對應每一所述浴缸通孔101的位置設有第一通孔201，且所述密封板24在對應每一所述第一通孔201的位置向外延伸形成用于密封所述浴缸通孔101的中空柱241，在裝配時，所述中空柱241伸入所述浴缸通孔101內，且所述轉軸22伸入所述中空柱241內，并依次穿過所述浴缸通孔101和所述第一通孔201。

具體的，所述中空柱241與所述第一通孔201同軸連通，且所述中空柱241的內徑大于所述第一通孔201的直徑，從而在所述中空柱241與所述第一通孔201的連接處形成第一抵接臺階242。

為了實現所述密封板24和所述轉軸22之間的密封連接，所述轉軸22在對應所述第一抵接臺階242的位置設有第二抵接臺階221，在裝配時，套設于所述轉軸22外側的v型密封圈30的密封面分別抵接所述第一抵接臺階242和所述第二抵接臺階221，從而實現所述轉軸22與所述密封板24之間的動態密封連接。

為了實現所述密封板24和所述浴缸本體10之間的密封連接，所述中空柱241的外壁設有第一密封臺階243，在裝配時，所述中空柱241伸入所述浴缸通孔101內，套設于所述中空柱241外側的第一密封圈40的相對兩個密封面分別抵接所述第一密封臺階243和所述浴缸本體10的內壁，從而實現所述密封板24與所述浴缸本體10之間的靜態密封連接。

請結合參閱圖7，所述柔性枕體25遠離所述密封板24的一側由柔性材料加工而成，朝向所述密封板24的一側為平面結構，從而形成與所述密封板24的抵接面。具體的，所述柔性枕體25對應所述密封板24的第一通孔201位置形成有第二通孔202，所述轉軸22依次穿過所述浴缸通孔101和所述第一通孔201后，再穿過所述第二通孔202與所述按摩件23固定連接，所述按摩件23被所述轉軸22帶動在所述柔性枕體25的外表面旋轉以實現按摩功能。

在本實施例中，所述快轉旋鈕26通過卡接方式實現所述柔性枕體25和所述密封板24之間的可拆卸連接。具體的，請結合參閱圖8和圖9，每一所述快轉旋鈕26包括旋鈕本體261、與所述旋鈕本體261固定連接的旋轉軸262、及設于所述旋轉軸262的抵接部263。

相對應地，所述柔性枕體25設有用于安裝所述快轉旋鈕26的多個第一快裝孔203，所述第一快裝孔203的面積小于所述旋鈕本體261在所述柔性枕體25表面的投影面積；

請結合參閱圖9，所述密封板24對應每一所述第一快裝孔203位置設有旋轉固定部件244，所述旋轉固定部件244包括與所述密封板24固定連接且內部設有空腔2401的連接柱2441、及固定于所述連接柱2441一端并密封所述空腔2401的蓋板2442，且所述蓋板2442設有與所述空腔2401對應連通的第二快裝孔204，所述第二快裝孔204與所述第一快裝孔203對應同軸連通。

在組裝時，每一所述快轉旋鈕26的旋轉軸262依次穿過所述第一快裝孔203和所述第二快裝孔204，使得所述旋鈕本體261抵接所述柔性枕體25的柔性表面，且所述抵接部263伸入并收容于所述空腔2401內；

在使用時，轉動所述旋鈕本體261帶動所述抵接部263旋轉，使得所述抵接部263在所述空腔2401內旋轉并抵接所述蓋板2442從而將所述柔性枕體25和所述密封板24可拆卸鏈接。

在本實施例中，為了使得所述快轉旋鈕26與所述蓋板2442獲得更好的抵接效果，所述蓋板2442與所述抵接部263的抵接面2402均為相互適配的斜面。

需要說明的是，由于所述旋鈕本體261抵接所述柔性枕體25的柔性表面，則所述柔性枕體25的柔性表面的彈性形變可以提高所述柔性枕體25和所述密封板24之間的連接牢固程度。

請結合參閱圖10和圖11，所述底座27內形成有收容凹槽，所述底板28覆蓋并密封所述底座27的收容凹槽，從而與所述底座27共同圍成所述收容空間(圖未示)。

在本實施例中，所述底板28對應所述轉軸22的位置設有底板通孔205，所述底板通孔205分別與所述中空柱241、所述第一通孔201和所述浴缸通孔101同軸連通，且所述轉軸22的一端伸入所述底板通孔205內與所述驅動件21傳動連接，所述轉軸22的另一端伸入所述中空柱241內，并依次穿過所述浴缸通孔101和所述第一通孔201。

為了實現所述底板28與所述密封板24的固定連接，所述底板28對應所述密封板24中每一中空柱241位置還設有密封槽281，每一所述密封槽281的底部設有至少一個固定孔207；相對應地，所述中空柱241的端面對應每一所述固定孔207的位置設有螺紋孔2403。在裝配時，所述中空柱241伸入所述密封槽281內并抵接所述密封槽281的底部，且通過螺栓穿過所述固定孔207并伸入所述螺紋孔2403內實現所述底板28和所述中空柱241的固定連接，進而實現所述底板28與述密封板24之間的固定連接；

為了實現所述底板28與述浴缸本體10的密封連接，每一所述密封槽281的內壁設有第二密封臺階206，套設于所述中空柱241外側的第二密封圈50的相對兩個密封面分別抵接所述第二密封臺階206和所述浴缸本體10的外壁，從而實現所述底板28與所述浴缸本體10之間的靜態密封連接。

此外，所述按摩枕20還包括適用于頸部按摩的枕套208，所述枕套208套設于所述柔性枕體25外部從而與所述柔性枕體25可拆卸連接。當所述枕套208套設于所述柔性枕體25外部時，所述按摩枕20可以通過所述枕套208實現對使用者頸部的按摩功能；當將所述枕套208與所述柔性枕體25拆分開時，可以將所述枕套208墊在所述浴缸本體10的底部用作襯墊，使用者可以坐在枕墊上背靠所述按摩枕20，實現對使用者背部和腰部的按摩功能。

一種如圖所示的內置多功能按摩枕的浴缸的組裝方法，包括如下步驟：

在浴缸本體10上任意位置設置至少一個浴缸通孔101；

將按摩枕20的每一轉軸22密封地穿過所述浴缸本體10的一個浴缸通孔101；

將所述按摩枕20的驅動件21和按摩件23分別設于所述浴缸本體10的外部和內部，并通過所述轉軸22連接所述驅動件21和所述按摩件23。

此外，所述多功能按摩枕，可以單獨裝配，作為浴缸的選裝配件，裝置于已安裝的任意浴缸上，只需要在浴缸預安裝多功能按摩枕的位置打通孔，按照上述安裝方式，即可將按摩枕裝配在浴缸上用戶所需的任意位置，不需要受限于按摩枕自身的形狀和尺寸，增加按摩枕的適配性。鑒于上述組裝方式的適配性，按摩枕的形狀和大小也可多樣化，滿足用戶的不同按摩需求和外觀喜好。

應當理解，所述組裝方法的步驟可以不限于上述實施例的步驟順序，在其他可替代實施例中，也可以先將所述按摩枕20安裝于所述浴缸本體10，然后再安裝所述浴缸本體10。

上述說明示出并描述了本發明的優選實施例，如前所述，應當理解本發明并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述發明構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本發明的精神和范圍，則都應在本發明所附權利要求的保護范圍內。
