本發明涉及食品加工設備領域，具體涉及一種帶消毒儲物裝置的電烤箱。

背景技術：

目前，市場上的電烤箱功能較為單一，一般只具有烘烤食物的功能，而沒有其他輔助功能；由于廚房一般較為潮濕，對于廚房中物品而言，較容易滋生細菌，簡單的清洗并不能完全消滅細菌，而現在人們一般會額外購置消毒柜來進行滅菌消毒，這樣增加了成本支出，同時，廚房中電器過多占據空間和電源插座，給人們的生活帶來不便。

技術實現要素：

本發明所要解決的技術問題是針對上述現有技術提供一種帶消毒儲物裝置的電烤箱，現有的電烤箱功能單一，沒有滅菌消毒儲物功能的問題。

本發明解決上述問題所采用的技術方案為：一種帶消毒儲物裝置的電烤箱，包括箱體，所述箱體被分為電烤腔室,消毒儲物腔室和控制臺，所述消毒儲物腔室內部頂端設有紫外滅菌燈，所述控制臺上設有電烤控制開關和消毒控制開關，所述電烤腔室內加熱器件通過電烤控制開關與電烤箱電源電路相聯，所述紫外滅菌燈通過消毒控制開關與電烤箱電源電路相聯。

所述消毒儲物腔室內設有載物臺，該載物臺與消毒儲物腔室兩側壁間活動連接。

所述載物臺為支架鏤空結構。

所述控制臺上設有定時裝置，該定時裝置與紫外滅菌燈電路相聯。

與現有技術相比，本發明的優點在于：

該電烤箱上設置有消毒儲物裝置，人們可將物品放置在其中進行滅菌消毒，同時可對不使用的物品提供一個無菌的放置環境，人們無需額外購置消毒柜來進行滅菌消毒，節省成本支出和廚房占據空間，給人們的生活提供方便。

附圖說明

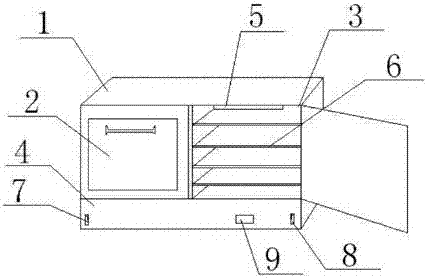

圖1是本發明電烤箱的結構示意圖。

其中：1、箱體；2、電烤腔室；3、消毒儲物腔室；4、控制臺；5、紫外滅菌燈；6、載物臺；7、電烤控制開關；8、消毒控制開關；9、定時裝置。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

實施例一：

為了克服現有的電烤箱功能單一，沒有滅菌消毒儲物功能的缺陷，本發明提供了一種如圖1所示的帶消毒儲物裝置的電烤箱，包括箱體1，所述箱體1被分為電烤腔室2，消毒儲物腔室3和控制臺4，所述消毒儲物腔室3內部頂端設有紫外滅菌燈5，所述控制臺4上設有電烤控制開關7和消毒控制開關8，所述電烤腔室2內加熱器件通過電烤控制開關7與電烤箱電源電路相聯，所述紫外滅菌燈5通過消毒控制開關8與電烤箱電源電路相聯。

在本實施例中，人們在電烤腔室2中烘烤食物的同時，可將物品放置在消毒儲物腔室3通過紫外滅菌燈5對物品進行滅菌消毒，另外，還可對不使用的物品提供一個無菌的放置環境，干凈衛生，人們無需額外購置消毒柜來進行滅菌消毒，節省成本支出和廚房占據空間，給人們的生活提供方便。

實施例二：

在實施例一的基礎上，為了增加消毒儲物腔室3內的物品放置空間，所述消毒儲物腔室3內設有載物臺6，該載物臺6與消毒儲物腔室3兩側壁間活動連接；而所述載物臺6為支架鏤空結構，這樣使得所有載物臺6上的物品都能接收紫外滅菌燈5的照射滅菌。為了節省能源，所述控制臺4上設有定時裝置9，該定時裝置9與紫外滅菌燈5電路相聯，對紫外滅菌燈5照射滅菌的時間進行設定。

以上所述僅為本發明的一種較佳實現方案而已，并不用以限制本發明，凡在本發明原則范圍內所做的非根本性修改、替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明涉及一種帶消毒儲物裝置的電烤箱，包括箱體(1)，其特征在于：所述箱體(1)被分為電烤腔室(2),消毒儲物腔室(3)和控制臺(4)，所述消毒儲物腔室(3)內部頂端設有紫外滅菌燈(5)，所述控制臺(4)上設有電烤控制開關(7)和消毒控制開關(8)，所述電烤腔室(2)內加熱器件通過電烤控制開關(7)與電烤箱電源電路相聯，所述紫外滅菌燈(5)通過消毒控制開關(8)與電烤箱電源電路相聯。該電烤箱上設置有消毒儲物裝置，人們可將物品放置在其中進行滅菌消毒，同時可對不使用的物品提供一個無菌的放置環境，人們無需額外購置消毒柜來進行滅菌消毒，節省成本支出和廚房占據空間，給人們的生活提供方便。

技術研發人員：吳紅亮
受保護的技術使用者：無錫天麥機械有限公司
技術研發日：2017.06.21
技術公布日：2017.10.03
