本實用新型涉及設備設施上用防盜裝置，特別涉及防盜門及采用該防盜門的機柜。

背景技術：

電氣柜在工業上運用較廣泛，為了防止電氣柜內設備設施被盜，目前在機柜用防盜鎖具上進行了很多改進，例如，專利公告號為CN205753077U的實用新型專利，公開了一種防盜電氣柜，采用專用的防盜裝置進行防盜門與機柜的連接，防盜效果較好，防盜門的開啟通過鉸接在防盜門和柜體之間的連接拉桿進行連接。

但是，在使用過程中，發明人發現，由于防盜門內設置的防盜裝置重量較重，為了保證更好的防盜效果，防盜門的板料厚度也設置較厚，導致防盜門整體重量較重，僅利用連接拉桿開啟防盜門較困難。在開啟過程中，由于連接拉桿長度較長，開啟范圍較大，不能較好的控制防盜門開啟的實時角度，導致防盜門較容易碰撞位于附近的工作人員，導致人員受傷，且開啟后，由于防盜門較重，使連接拉桿產生形變，當防盜門恢復關閉狀態時，由于連接拉桿產生了形變，防盜裝置不能正確歸位，使防盜效果失效，不得不重新更換連接拉桿，連接拉桿使用壽命較短。

綜上所述，目前亟需要一種技術方案，解決現有防盜電氣柜的防盜門與柜體之間的連接拉桿較容易產生形變，使用壽命較短，導致防盜門防盜效果失效的技術問題。

技術實現要素：

本實用新型的目的在于：針對現有防盜電氣柜的防盜門與柜體之間的連接拉桿較容易產生形變，使用壽命較短，導致防盜門防盜效果失效的技術問題，提供了一種不易產生形變、防盜效果較好的防盜門及采用該防盜門的機柜。

為了實現上述目的，本申請采用的技術方案為：

防盜門，包括門主體，所述門主體內設置有防盜裝置，所述門主體內側設置有至少一個輔助旋轉機構，所述輔助旋轉機構包括與門主體內側可拆卸連接的第一連接組件，所述第一連接組件鉸接有連桿機構，所述連桿機構包括至少兩根連接節段，相鄰兩根連接節段之間相互鉸接，所述連桿機構尾端鉸接有第二連接組件，所述第二連接組件用于與使用防盜門的機構連接。

本實用新型的防盜門，通過設置包括連桿機構的輔助旋轉機構，所述連桿機構一端與第一連接組件轉動連接，另一端與所述第二連接組件轉動連接，采用多節段相互轉動連接的形式形成多節點相互轉動的聯動結構，改變原有僅采用單一連接拉桿的形式，將門主體重力產生的拉力分散到每一根連接節段上，減小每一根連接節段受到的門主體的重力，避免輔助旋轉機構在門主體的重力作用下產生形變，延長防盜門的使用壽命，同時，由于輔助旋轉機構上具有多個轉動節點，轉動范圍較大，保證門主體與使用防盜門的機構完全分離，實現防盜門的開啟，另外，在轉動過程中，由于多個轉動節點的相互轉動配合關系較順暢輕便，且設置了軸承輔助每個轉動節點的轉動，使得防盜門轉動順暢，可較容易的控制門主體開啟的速度，避免門主體突然開啟對工作人員造成傷害，使門主體開啟過程更穩定。

作為優選，至少一根連接節段包括第一轉動塊和第二轉動塊，所述第一轉動塊上設置有與所述第二轉動塊可拆卸連接的連接桿，調整所述連接桿長度，所述連接節段長度改變。采用可調整長度的連接節段作為連桿機構的組成部件，使得可根據防盜門以及使用防盜門的機構的具體尺寸調整連接節段的長度，方便防盜門的安裝，使防盜門適用范圍更廣。

作為優選，所述連接桿上設置有用于鎖緊所述第一轉動塊和第二轉動塊之間距離的鎖緊件，所述鎖緊件與所述第二轉動塊可拆卸的連接。鎖緊件的設置使防盜門使用過程中，調整好長度的連接節段不會發生長度改變，保證連桿機構結構穩定，保證防盜門的穩定使用。

作為優選，至少一根連接節段上設置有加強筋。設置加強筋支撐連接節段，使連接節段結構穩定，組成的連桿機構結構穩定，進而保證防盜門的轉動穩定，同時，由于加強筋的設置，使加強筋進一步分散由于門主體的重力對輔助旋轉機構產生的拉力，進一步避免連桿機構產生形變，保證防盜門的正常使用。

作為優選，所述第一連接組件包括相互可拆卸連接的第一連接塊和第二連接塊，所述第一連接塊與門主體內壁可拆卸的連接，所述第二連接塊與所述連桿機構鉸接，所述第二連接塊內設置有軸承。采用兩個連接塊配合的形式形成第一連接組件與門主體連接，使得可根據使用防盜門的機構的具體形狀，改變防盜門與使用防盜門的機構之間的配合位置，使輔助旋轉機構較容易的與使用防盜門的機構之間進行連接，同時，可根據實際情況，采用不同形狀結構的第一連接塊與門主體內壁可拆卸的連接，使第一連接塊的設置改變第二連接塊與門主體之間的相對位置，進一步方便防盜門的輔助旋轉機構與不同類型的使用防盜門的機構之間進行連接，進一步擴大防盜門的使用范圍，同時，軸承的設置，使轉動更順暢，容易控制門轉動的速度，方便防盜門的順暢開啟。

作為優選，所述第二連接組件包括相互可拆卸連接的第三連接塊和第四連接塊，所述第四連接塊與所述連桿機構鉸接，所述第四連接塊內也設置有軸承。第二連接組件與第一連接組件具有相同的工作原理，通過第三連接塊的形狀結構調整第四連接塊與門主體之間的相對位置，改變輔助旋轉機構的整體長度和收攏后的形狀，進而改變防盜門與使用防盜門的機構的配合位置，使輔助旋轉機構方便與不同結構的使用防盜門的機構進行連接，進而擴大防盜門的使用范圍。

作為優選，還包括轉軸，所述轉軸沿門主體頂部延伸到門主體底部，所述軸承轉動設置在所述轉軸上。轉軸與軸承配合的設置，一方面使第四連接塊與連桿機構之間轉動順暢且穩定，另一方面，利用轉軸支撐輔助旋轉機構，使轉軸分散一部分輔助旋轉機構受到的壓力，進一步避免連桿機構產生形變，保證防盜門的正常使用。

機柜，包括柜體，所述柜體上設置有至少一個如上所述的防盜門。

本實用新型的機柜，由于采用了上述的防盜門，其使用過程轉動較順暢，且使用壽命較長，減少對防盜門的維護檢修次數，避免防盜門內防盜裝置的防盜效果失效，提高了機柜的防盜效果。

作為優選，所述柜體上設置有與所述防盜門配合的開口，所述門主體與開口相配合，所述開口的左右兩側均設置有立柱，至少一根立柱內側設置有與第三連接塊可拆卸的連接的安裝面。設置立柱與輔助旋轉機構的第三連接塊連接，利用立柱支撐輔助旋轉機構，使防盜門轉動穩定，保證機柜的防盜效果。

作為優選，所述轉軸貫穿所述開口的頂面和底面，與所述柜體可拆卸的連接。將轉軸貫穿所述開口，使通過所述轉軸進一步穩定輔助旋轉機構與柜體之間的連接，即穩定防盜門與柜體之間的連接，進而保證防盜門的正常運行，保證機柜的防盜效果。

綜上所述，由于采用了上述技術方案，本實用新型的防盜門的有益效果是：

1. 通過設置包括連桿機構的輔助旋轉機構，所述連桿機構一端與第一連接組件轉動連接，另一端與所述第二連接組件轉動連接，采用多節段相互轉動連接的形式形成多節點相互轉動的聯動結構，改變原有僅采用單一連接拉桿的形式，將門主體重力產生的拉力分散到每一根連接節段上，減小每一根連接節段受到的門主體的重力，避免輔助旋轉機構在門主體的重力作用下產生形變，延長防盜門的使用壽命；

2、由于輔助旋轉機構上具有多個轉動節點，轉動范圍較大，保證門主體與使用防盜門的機構完全分離，實現防盜門的開啟；

3、在轉動過程中，由于多個轉動節點的相互轉動配合關系較順暢輕便，且利用軸承順暢轉動，使得可較容易的控制門主體開啟的速度，避免門主體突然開啟對工作人員造成傷害，使門主體開啟過程更穩定。

本實用新型的機柜的有益效果是：

由于采用了上述的防盜門，其使用過程轉動較順暢，且使用壽命較長，減少對防盜門的維護檢修次數，避免防盜門內防盜裝置的防盜效果失效，提高了機柜的防盜效果。

附圖說明

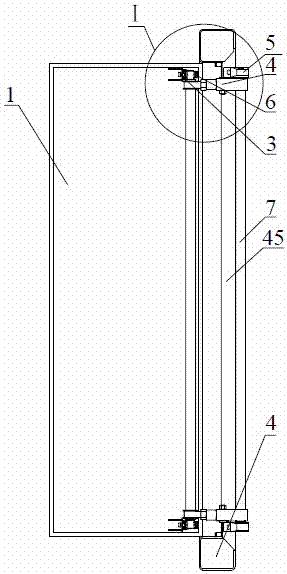

圖1是本實用新型的防盜門的結構示意圖；

圖2是圖1中Ⅰ處局部放大的結構示意圖

圖3是圖1另一視角的結構示意圖；

圖4是本實用新型的機柜的防盜門處于開啟狀態的結構示意圖；

圖5是本實用新型的機柜的防盜門處于關閉狀態的結構示意圖；

圖6是圖4中Ⅱ處局部放大的結構示意圖。

附圖標記

1-門主體，2-輔助旋轉機構，3-第一連接組件，31-第一連接塊，32-第二連接塊，4-連接節段，41-第一轉動塊，42-第二轉動塊，43-連接桿，44-鎖緊件，45-加強筋，5-第二連接組件，51-第三連接塊，52-第四連接塊，6-軸承，7-轉軸，8-柜體，81-開口，82-立柱，83-安裝面。

具體實施方式

下面結合附圖，對本實用新型作詳細的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及具體實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-3所示，防盜門，包括門主體1，所述門主體1內設置有防盜裝置，所述門主體1內側設置有兩個輔助旋轉機構2，兩個輔助旋轉機構2分別設置在門主體1的靠近頂部邊線位置和靠近底部邊線位置，每一個所述輔助旋轉機構2均包括與門主體內側可拆卸連接的第一連接組件3，所述第一連接組件3鉸接有連桿機構，所述連桿機構包括兩根連接節段4，相鄰兩根連接節段4之間相互鉸接，其中一根連接節段4包括第一轉動塊41和第二轉動塊42，所述第一轉動塊41上設置有與所述第二轉動塊42可拆卸連接的連接桿43，調整所述連接桿43長度，所述連接節段4長度改變，所述連接桿43上設置有用于鎖緊所述第一轉動塊41和第二轉動塊42之間距離的鎖緊件44，所述鎖緊件44與所述第二轉動塊42可拆卸的連接，其中一根連接節段4上設置有加強筋45，所述加強筋45頂部與上側輔助旋轉機構2的連接節段4連接，另一端與底部輔助旋轉機構2的連接節段4連接，使兩個輔助旋轉機構2連接為一整體，所述連桿機構尾端鉸接有第二連接組件5，所述第二連接組件5用于與使用防盜門的機構連接。

本實施例的防盜門，通過設置包括連桿機構的輔助旋轉機構2，所述連桿機構2一端與第一連接組件3轉動連接，另一端與所述第二連接組件5轉動連接，采用多節段相互轉動連接的形式形成多節點相互鉸接的聯動結構，改變原有僅采用單一連接拉桿的形式，將門主體1重力產生的拉力分散到每一根連接節段4上，減小每一根連接節段4受到的門主體1的重力，避免輔助旋轉機構2在門主體1的重力作用下產生形變，延長防盜門的使用壽命，同時，由于輔助旋轉機構2上具有多個轉動節點，轉動范圍較大，保證門主體1與使用防盜門的機構完全分離，實現防盜門的大角度開啟，另外，在轉動過程中，由于多個轉動節點的相互轉動配合關系較順暢輕便，且設置了軸承6輔助每個轉動節點的轉動，使得防盜門轉動順暢，可較容易的控制門主體1開啟的速度，避免門主體1突然開啟對工作人員造成傷害，使門主體1開啟過程更穩定，同時，由于其中一根連接節段4的長度可進行調整，可根據實際情況，調整連接節段4的長度，并采用鎖緊件44進行鎖緊，使輔助旋轉機構2的長度適應不同結構類型的使用防盜門的機構，方便防盜門的安裝，使防盜門適用范圍更廣，另外，由于通過加強筋45將兩個輔助旋轉機構2連接為一整體，使得兩個輔助旋轉機構2轉動同步，保證防盜門的平穩轉動，且利用加強筋45支撐兩個輔助旋轉機構2，進一步避免由于門主體1的重力導致輔助旋轉機構2產生形變，延長防盜門的使用壽命。

優選的，所述第一連接組件3包括相互可拆卸連接的第一連接塊31和第二連接塊32，所述第一連接塊31與門主體1內壁可拆卸的連接，所述第二連接塊32與所述連桿機構鉸接，所述第二連接塊32內設置有軸承6。采用兩個連接塊配合的形式形成第一連接組件3與門主體1連接，使得可根據使用防盜門的機構的具體結構，改變防盜門與使用防盜門的機構之間的配合位置，使輔助旋轉機構2較容易的與使用防盜門的機構之間進行連接，同時，可根據實際情況，采用不同形狀結構的第一連接塊31與門主體1內壁可拆卸的連接，使第一連接塊31的設置改變第二連接塊32與門主體1之間的相對位置，進一步方便防盜門的輔助旋轉機構1與不同類型的使用防盜門的機構之間進行連接，進一步擴大防盜門的使用范圍，同時，軸承6的設置，使轉動更順暢，容易控制門轉動的速度，方便防盜門的順暢開啟。

優選的，所述第二連接組件5包括相互可拆卸連接的第三連接塊51和第四連接塊52，所述第四連接塊52與所述連桿機構鉸接，所述第四連接塊52內也設置有軸承6。第二連接組件5與第一連接組件3具有相同的工作原理，通過第三連接塊51的形狀結構調整第四連接塊52與門主體1之間的相對位置，改變輔助旋轉機構2的整體長度和收攏后的形狀，進而改變防盜門與使用防盜門的機構的配合位置，使輔助旋轉機構2方便與不同結構的使用防盜門的機構進行連接，進而擴大防盜門的使用范圍。

優選的，還包括轉軸7，所述轉軸7沿門主體1頂部延伸到門主體1底部，所述軸承6轉動設置在所述轉軸7上。轉軸7與軸承6配合的設置，一方面使第四連接塊52與連桿機構之間轉動順暢且穩定，另一方面，利用轉軸7支撐兩個輔助旋轉機構2，使轉軸7分散一部分輔助旋轉機構2受到的壓力，進一步避免輔助旋轉機構2產生形變，保證防盜門的正常使用，延長防盜門的使用壽命。

實施例2

如圖1-6所示，機柜，包括柜體8，所述柜體8上設置有至少一個如上所述的防盜門。

本實施例的機柜，由于采用了上述的防盜門，其使用過程轉動較順暢，且使用壽命較長，減少對防盜門的維護檢修次數，避免防盜門內防盜裝置的防盜效果失效，提高了機柜的防盜效果。

優選的，所述柜體8上設置有與所述防盜門配合的開口81，所述門主體1與開口81相配合，所述開口81的左右兩側均設置有立柱82，至少一根立柱82內側設置有與第三連接塊51可拆卸的連接的安裝面83。設置立柱82與輔助旋轉機構2的第三連接塊51連接，利用立柱82支撐與輔助旋轉機構2連接，方便防盜門的安裝，且使防盜門轉動穩定，保證機柜的防盜效果長期有效。

優選的，所述轉軸7貫穿所述開口81的頂面和底面，與所述柜體8可拆卸的連接。將轉軸7貫穿所述開口81，使通過所述轉軸7進一步穩定輔助旋轉機構2與柜體8之間的連接，即穩定防盜門與柜體8之間的連接，進而保證防盜門的正常運行，保證機柜的防盜效果長期有效。

以上實施例僅用以說明本實用新型而并非限制本實用新型所描述的技術方案，盡管本說明書參照上述的實施例對本實用新型已進行了詳細的說明，但本實用新型不局限于上述具體實施方式，因此任何對本實用新型進行修改或等同替換，而一切不脫離實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。
