本發明涉及開蓋裝置，特別是涉及一種快速開蓋裝置及方法。

背景技術：

1、cn202322886581.0實用新型專利公開一種快速開蓋的水杯，包括杯身和蓋合在杯身上的杯蓋，所述杯蓋包括蓋體和轉動蓋，所述轉動蓋的一端與蓋體的一端相鉸接，所述蓋體上開設有飲水口，所述蓋體內設有控制塊，所述控制塊的一端延伸成型有卡接塊，所述轉動蓋的另一端設有與卡接塊相卡接的卡接部，所述蓋體上還設有用于驅動控制塊的滑動件，所述滑動件的內側設有滑動斜面，所述控制塊的另一端設有與滑動斜面相適配的控制斜面，驅動所述滑動件向下移動，所述滑動斜面與控制斜面相抵接，所述控制塊向內移動使卡接塊與卡接部解除卡接狀態，此時轉動蓋相對于蓋體可進行轉動；用戶想要喝水時只需向下滑動滑動件，此時滑動件內側的滑動斜面與控制塊上的控制斜面相抵接，用戶繼續向下滑動滑動件，滑動件會驅動控制塊向內移動,控制塊會帶動卡接塊一同向內移動脫離卡接部與轉動蓋解除卡接狀態，此時轉動蓋相對于蓋體可進行轉動，杯蓋便可打開，用戶便可通過蓋體上的飲水口飲用杯內的水，相比于目前市面上的大多數杯子，杯身與杯蓋多數采用螺紋進行連接，開啟時需要雙手發力，共同作用，開啟較為不便，該專利通過向下滑動滑動件便能打開蓋體上的轉動蓋，操作簡單、快速便捷，為了用戶提供方便。在現有技術中，由于蓋體與容器之間具有一鉸接結果，不利于快速開蓋和彈跳開蓋。

技術實現思路

1、本發明的目的在于提供一種快速開蓋裝置，本發明利用彈起組件驅動安裝架與容器開口位置水平凸沿之間的相對位置變化同步主彈簧由收縮狀態恢復至自然伸展狀態有效帶動蓋體脫離容器的水平凸沿，實現快速彈跳開蓋。

2、為解決此技術問題，本發明的技術方案是：一種快速開蓋裝置，設置于相互蓋合鎖定的蓋體和具有開口的容器；

3、所述容器的開口位置設有水平凸沿；

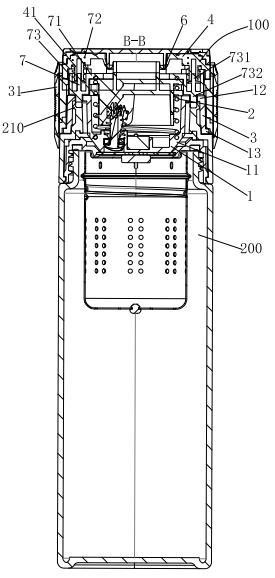

4、所述蓋體沿著從下至上依次包括同軸設置的蓋合容器開口的內蓋、主彈簧、安裝架、安裝座和頂蓋；

5、所述內蓋與所述安裝架之間對應水平凸沿裝有至少兩個鎖止件；

6、安裝架驅動推動貫穿內蓋的鎖止件突出于內蓋與水平凸沿的下端接觸形成軸向的勾連;

7、或者

8、設置于安裝架所述鎖止件穿過內蓋與水平凸沿的下端行程軸向的勾連；

9、還包括彈起組件，所述彈起組件包括與安裝架同軸設置的定位架，沿著所述定位架的圓周方向依次設有多個用于安裝定位彈起彈簧的安裝座，所述安裝座貫穿內蓋對應于容器的所述水平凸沿；所述彈起彈簧處于頂蓋和安裝座之間；

10、當所述蓋體蓋合在容器開口位置時，安裝座支撐于水平凸沿和頂蓋之間，且彈起彈簧發生收縮至頂蓋和安裝架通過定位機構的旋轉實現頂蓋和安裝架的勾連或者分離。

11、進一步改進，所述安裝架朝向鎖止件的一側設有與鎖止件一一對應的推動凸起。

12、進一步改進，所述鎖止件處于內蓋設有一貫穿的安裝孔內，所述安裝孔朝向安裝架一側的孔徑為d1、朝向容器一側的孔徑為d2，其中d1大于d2。

13、進一步改進，所述鎖止件為剛性球。

14、進一步改進，所述內蓋設有一用于豎向凹槽軌道，所述凹槽軌道中部設有一貫穿內蓋體連通水平凸沿的讓位孔；

15、所述鎖止件由安裝架的內壁從下向上穿過內蓋的讓位孔對內蓋進行固定。

16、進一步改進，所述頂蓋向著所述安裝座設有定位套，安裝座設有與定位套嵌套的定位柱，所述彈起彈簧安裝通過定位套設置于安裝座內。

17、進一步改進，所述安裝座朝向內蓋的一側設有穿過內蓋對應于容器水平凸沿的立柱。

18、進一步改進，所述內蓋包括伸入所述容器覆蓋所述開口的下凹部以及用于接觸容器開口位置的支撐部以及由支撐部向著安裝架下端延伸的限位部。

19、進一步改進，所述安裝架沿著圓周方向固定有一用于施加下壓力的驅動件，所述驅動件的表面設置有防滑結構。

20、本發明的另一目的在于提供一種快速開蓋方法，本發明利用彈起組件驅動安裝架與容器開口位置水平凸沿之間的相對位置變化同步主彈簧由收縮狀態恢復至自然伸展狀態有效帶動蓋體脫離容器的水平凸沿，實現快速彈跳開蓋。

21、為解決此技術問題，本發明的技術方案是：一種應用有本發明提出的快速開蓋裝置的使用方法，包括以下步驟：

22、s1、蓋體未與容器鎖止時，主彈簧連接的安裝架連接或者驅動的鎖止件處于與水平凸沿的鎖止位置；

23、s2、使用向下的力驅動安裝架相對內蓋下移，鎖止件相對水平凸沿下移的同時水平凸沿支撐定位座；

24、s3、釋放安裝架，鎖止件在隨主彈簧恢復力驅動安裝架的驅動或者帶動下上移從下方與水平凸沿形成接觸定位；

25、s4、下壓頂蓋定位至隨著頂蓋和安裝架的旋轉勾連位置，旋轉定位機構勾連蓋體與容器，保持蓋體蓋合鎖止在容器的開口位置。

26、通過采用上述技術方案，本發明的有益效果是：

27、本發明利用沿著從下至上依次包括同軸設置的蓋合容器開口的內蓋、主彈簧、安裝架和頂蓋組成的蓋體以及容器開口的水平凸沿，當蓋體未蓋合在容器的開口位置且彈起組件中的彈起彈簧以及主彈簧均處于自然伸長狀態，在該狀態下，安裝架驅動或者帶動的鎖止件處于適合與水平凸沿形成軸向勾連的位置；當蓋體蓋合在容器開口位置時，內蓋的下凹部伸入至容器的開口位置，內蓋的支撐部對應水平凸沿，此時安裝座支撐于水平凸沿且安裝架隨著向下作用力壓縮主彈簧，當撤去向下力時，主彈簧恢復至自然長度，鎖止件隨著安裝架向上移動從下方抵住水平凸沿沿著圓周對將蓋體通過水平凸沿鎖止在容器；隨后進一步下壓頂蓋彈起彈簧收縮，旋轉定位機構，安裝架和內蓋以及容器的水平凸沿在容器的軸向上相鄰的兩部件依次形成剛性的機械接觸，頂蓋與安裝架、安裝架通過鎖止件與水平凸沿之間在軸向上鎖止定位，從而保證蓋體與容器的緊密蓋合；

28、當需要開蓋時，旋轉定位機構至頂蓋和安裝架處于未勾連的位置，解除安裝架與頂蓋之間的相互限位，彈起組件的彈起彈簧，安裝座隨著彈起彈簧的伸長狀態從而在頂蓋和安裝架之間可以移動，剛性接觸解除，下拉安裝架，鎖止件能夠發生遠離水平凸沿的動作或者形變，鎖止件遠離水平凸沿，解除鎖止件與水平凸沿之間的抵觸；同時彈起組件的彈起彈簧通過自身的長度變化作用于水平凸沿使得蓋體脫離水平凸沿，蓋體脫離容器，形成彈跳效應，即相當于通過水平方向旋轉動作即實現了開蓋。

技術特征：

1.一種快速開蓋裝置，設置于相互蓋合鎖定的蓋體和具有開口的容器；

2.如權利要求1所述的一種快速開蓋裝置，其特征在于：所述安裝架朝向鎖止件的一側設有與鎖止件一一對應的推動凸起。

3.如權利要求2所述的一種快速開關裝置，其特征在于：所述鎖止件處于內蓋設有一貫穿的安裝孔內，所述安裝孔朝向安裝架一側的孔徑為d1、朝向容器一側的孔徑為d2，其中d1大于d2。

4.如權利要求2所述的一種快速開關裝置，其特征在于：

5.如權利要求1所述的一種快速開關裝置，其特征在于：所述內蓋設有一用于豎向凹槽軌道，所述凹槽軌道中部設有一貫穿內蓋體連通水平凸沿的讓位孔；

6.如權利要求1述的一種快速開蓋裝置，其特征在于：所述頂蓋向著所述安裝座設有定位套，安裝座設有與定位套嵌套的定位柱，所述彈起彈簧安裝通過定位套設置于安裝座內。

7.如權利要求6述的一種快速開蓋裝置，其特征在于：

8.如權利要求1所述的一種快速開關裝置，其特征在于：所述內蓋包括伸入所述容器覆蓋所述開口的下凹部以及用于接觸容器開口位置的支撐部以及由支撐部向著安裝架下端延伸的限位部。

9.如權利要求1所述的一種快速開關裝置，其特征在于：所述安裝架沿著圓周方向固定有一用于施加下壓力的驅動件，所述驅動件的表面設置有防滑結構。

10.一種應用有權利要求1至9任一項所述的快速開蓋裝置的使用方法，其特征在于：

技術總結
本發明公開一種快速開蓋裝置及方法，設置于相互蓋合鎖定的蓋體和具有開口的容器；所述容器的開口位置設有水平凸沿；所述蓋體沿著從下至上依次包括同軸設置的蓋合容器開口的內蓋、主彈簧、安裝架、安裝座和頂蓋；所述內蓋與所述安裝架之間對應水平凸沿裝有至少兩個鎖止件；安裝架驅動推動貫穿內蓋的鎖止件突出于內蓋與水平凸沿的下端接觸形成軸向的勾連;本發明利用彈起組件驅動安裝架與容器開口位置水平凸沿之間的相對位置變化同步主彈簧由收縮狀態恢復至自然伸展狀態有效帶動蓋體脫離容器的水平凸沿，實現快速彈跳開蓋。

技術研發人員：陳文欽
受保護的技術使用者：浙江楚行工貿有限公司
技術研發日：
技術公布日：2025/4/6
