本發明涉及洗碗機，特別涉及一種洗碗機的雙驅動水路系統。

背景技術：

1、洗碗機的水路一般包括水泵、分水閥、上噴臂組件和下噴臂組件，水泵連通分水閥，分水閥分別連通上噴臂組件和下噴臂組件，通過單水泵抽水，然后通過分水閥將水分流到上噴臂組件和下噴臂組件，以驅動上噴臂組件和下噴臂組件旋轉出水，但通過分水閥進行分流，會有水壓損耗，因此需要使用更大功率的水泵，才能保證上噴臂組件和下噴臂組件正常工作，但會導致成本增加。

2、因此，有必要做進一步改進。

技術實現思路

1、本發明的目的旨在提供一種結構簡單、水壓損耗小、成本低、清洗效果好、實用性強的洗碗機的雙驅動水路系統，以克服現有技術的不足之處。

2、按此目的設計的一種洗碗機的雙驅動水路系統，包括設置在底座內的進水水路，底座上設置有洗滌槽，洗滌槽上設置有上噴臂組件和下噴臂組件，其特征在于：還包括設置在底座內的第一驅動水路和第二驅動水路，進水水路分別連通第一驅動水路和第二驅動水路，第一驅動水路連通上噴臂組件、以驅動上噴臂組件工作，第二驅動水路連通下噴臂組件，以驅動下噴臂組件工作。

3、第一驅動水路包括第一出水通道和第一水泵，進水水路通過第一出水通道連通上噴臂組件，第一水泵設置在第一出水通道上。

4、第二驅動水路包括第二出水通道和第二水泵，進水水路通過第二出水通道連通下噴臂組件，第二水泵設置在第二出水通道上。

5、進水水路包括軟水器、進水通道和集水杯，軟水器連接水源，軟水器通過進水通道連通集水杯，集水杯分別連通第一出水通道和第二出水通道。

6、進水通道和集水杯之間設置有第一安裝頭，進水通道通過第一安裝頭連通集水杯，第一安裝頭上設置有進水泵。

7、第一出水通道包括第一通道、第二安裝頭和第二通道，集水杯、第一通道、第二安裝頭、第二通道和上噴臂組件依次連通，第一水泵設置在第二安裝頭上。

8、第二出水通道包括第三通道、第三安裝頭和第四通道，集水杯、第三通道、第三安裝頭、第四通道和下噴臂組件依次連通，第二水泵設置在第三安裝頭上。

9、洗滌槽上設置有輔助噴頭，第二通道連通輔助噴頭。

10、第一出水通道還包括第五通道，洗滌槽上設置有用于安裝上噴臂組件的安裝孔，第二通道、第五通道、安裝孔和上噴臂組件依次連通。

11、洗滌槽上設置有用于安裝下噴臂組件的連接頭，第四通道通過連接頭連通下噴臂組件。

12、本發明的洗碗機的雙驅動水路系統通過在底座內設置第一驅動水路和第二驅動水路，第一驅動水路提供水流到上噴臂組件，第二驅動水路提供水流到下噴臂組件，即通過兩個水泵分別抽水到上噴臂組件和下噴臂組件，可以大大減小水壓損耗，因此可以使用兩個功率很小的水泵，兩個水泵的總功率比傳統單水泵的功率小，而且可以取消傳統的分水閥，在保證上噴臂組件和下噴臂組件正常工作的同時降低成本。

技術特征：

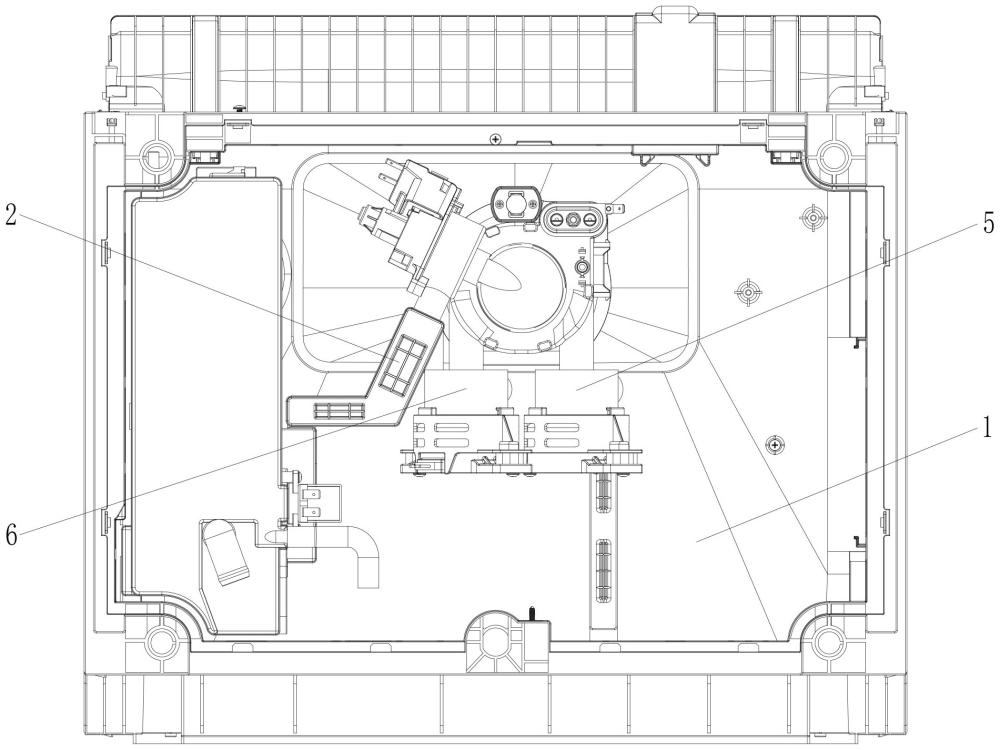

1.一種洗碗機的雙驅動水路系統，包括設置在底座（1）內的進水水路（2），底座（1）上設置有洗滌槽（2），洗滌槽（2）上設置有上噴臂組件（3）和下噴臂組件（4），其特征在于：還包括設置在底座（1）內的第一驅動水路（5）和第二驅動水路（6），進水水路（2）分別連通第一驅動水路（5）和第二驅動水路（6），第一驅動水路（5）連通上噴臂組件（3）、以驅動上噴臂組件（3）工作，第二驅動水路（6）連通下噴臂組件（4），以驅動下噴臂組件（4）工作。

2.根據權利要求1所述的洗碗機的雙驅動水路系統，其特征在于：第一驅動水路（5）包括第一出水通道（7）和第一水泵（8），進水水路（2）通過第一出水通道（7）連通上噴臂組件（3），第一水泵（8）設置在第一出水通道（7）上。

3.根據權利要求2所述的洗碗機的雙驅動水路系統，其特征在于：第二驅動水路（6）包括第二出水通道（9）和第二水泵（10），進水水路（2）通過第二出水通道（9）連通下噴臂組件（4），第二水泵（10）設置在第二出水通道（9）上。

4.根據權利要求3所述的洗碗機的雙驅動水路系統，其特征在于：進水水路（2）包括軟水器（11）、進水通道（12）和集水杯（13），軟水器（11）連接水源，軟水器（11）通過進水通道（12）連通集水杯（13），集水杯（13）分別連通第一出水通道（7）和第二出水通道（9）。

5.根據權利要求4所述的洗碗機的雙驅動水路系統，其特征在于：進水通道（12）和集水杯（13）之間設置有第一安裝頭（14），進水通道（12）通過第一安裝頭（14）連通集水杯（13），第一安裝頭（14）上設置有進水泵（15）。

6.根據權利要求2所述的洗碗機的雙驅動水路系統，其特征在于：第一出水通道（7）包括第一通道（16）、第二安裝頭（17）和第二通道（18），集水杯（13）、第一通道（16）、第二安裝頭（17）、第二通道（18）和上噴臂組件（3）依次連通，第一水泵（8）設置在第二安裝頭（17）上。

7.根據權利要求3所述的洗碗機的雙驅動水路系統，其特征在于：第二出水通道（9）包括第三通道（19）、第三安裝頭（20）和第四通道（21），集水杯（13）、第三通道（19）、第三安裝頭（20）、第四通道（21）和下噴臂組件（4）依次連通，第二水泵（10）設置在第三安裝頭（20）上。

8.根據權利要求6所述的洗碗機的雙驅動水路系統，其特征在于：洗滌槽（2）上設置有輔助噴頭（22），第二通道（18）連通輔助噴頭（22）。

9.根據權利要求6所述的洗碗機的雙驅動水路系統，其特征在于：第一出水通道（7）還包括第五通道（23），洗滌槽（2）上設置有用于安裝上噴臂組件（3）的安裝孔（24），第二通道（18）、第五通道（23）、安裝孔（24）和上噴臂組件（3）依次連通。

10.根據權利要求7所述的洗碗機的雙驅動水路系統，其特征在于：洗滌槽（2）上設置有用于安裝下噴臂組件（4）的連接頭（25），第四通道（21）通過連接頭（25）連通下噴臂組件（4）。

技術總結
一種洗碗機的雙驅動水路系統，包括設置在底座內的進水水路，底座上設置有洗滌槽，洗滌槽上設置有上噴臂組件和下噴臂組件，還包括設置在底座內的第一驅動水路和第二驅動水路，進水水路分別連通第一驅動水路和第二驅動水路，第一驅動水路連通上噴臂組件、以驅動上噴臂組件工作，第二驅動水路連通下噴臂組件，以驅動下噴臂組件工作。本發明通過在底座內設置第一驅動水路和第二驅動水路，第一驅動水路提供水流到上噴臂組件，第二驅動水路提供水流到下噴臂組件，即通過兩個水泵分別抽水到上噴臂組件和下噴臂組件，可以大大減小水壓損耗，因此可以使用兩個功率很小的水泵，兩個水泵的總功率比傳統單水泵的功率小，可降低成本。

技術研發人員：周海國,張燈,李燊堅
受保護的技術使用者：廣東孚隆電器有限公司
技術研發日：
技術公布日：2025/4/6
