本技術屬于展示柜，特別是涉及一種植入用生物材料展示柜。

背景技術：

1、生物材料是用于與生命系統接觸和發生相互作用的，并能對其細胞、組織和器官進行診斷治療、替換修復或誘導再生的一類天然或人工合成的特殊功能材料，又稱生物醫用材料。

2、在展示植入用生物材料時需要用到相應的展示柜，而現有的展示柜內部結構多為固定式組裝，因此在使用時存在以下不足：

3、1、由于展示柜內部結構為固定式組裝，使得展品的展示高度固定不變，不方便根據人群的身高進行調節，不能滿足人們的使用要求。

4、針對上述問題，本實用新型文件提出了一種植入用生物材料展示柜。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在由于展示柜內部結構為固定式組裝，使得展品的展示高度固定不變，不方便根據人群的身高進行調節，不能滿足人們的使用要求缺點，而提出的一種植入用生物材料展示柜。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種植入用生物材料展示柜，包括：

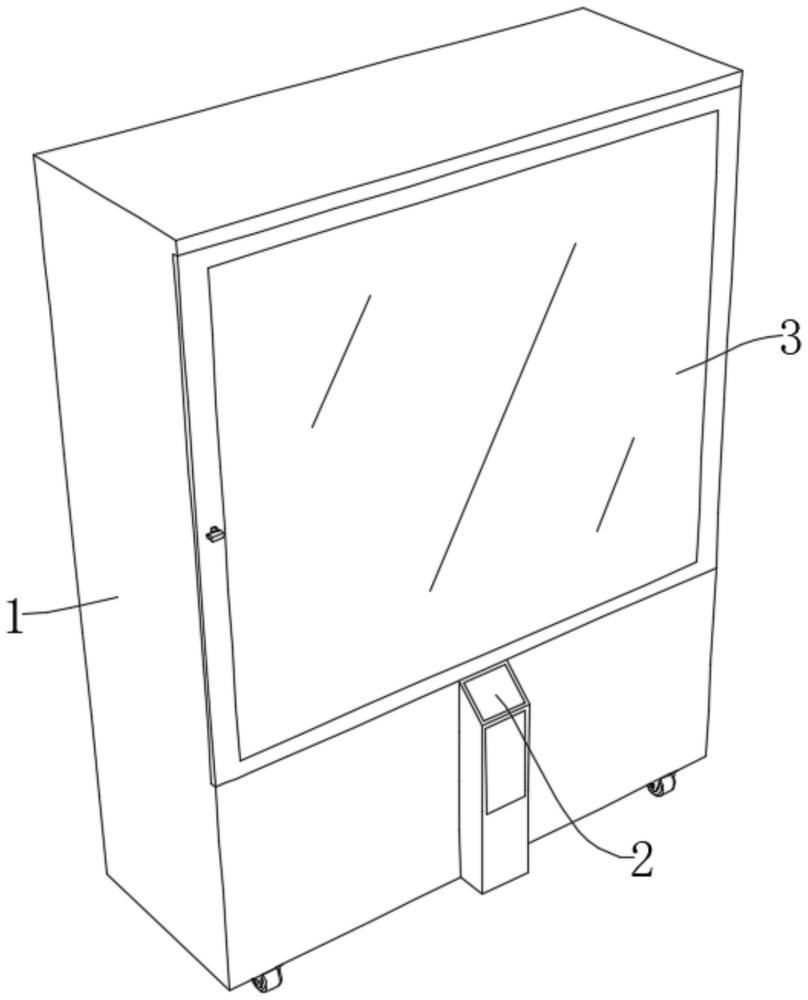

4、柜體，所述柜體的一側安裝有控制器，柜體的一側鉸接設置有透明窗，柜體的一側內壁轉動連接有轉軸，轉軸的外壁固設有安裝架，安裝架的一側轉動貫穿有多個l型的轉動桿，多個轉動桿的底端均固設有配重塊，多個轉動桿的一側均固設有安裝板，多個安裝板的一側均設有展示盒，展示盒內收納有生物材料；

5、驅動機構，所述驅動機構設置在柜體的底部內壁，用于帶動轉軸轉動；

6、調節機構，所述調節機構設置在安裝板的表面，用于調節展示盒的展示角度；

7、限位機構，所述限位機構設置在柜體和透明窗之間，用于對透明窗進行限位。

8、在一種可能的設計中，所述驅動機構包括固設在柜體一側內壁的電機，電機輸出軸的一端和轉軸的外壁均固設有同步輪，兩個同步輪之間傳動連接有同步帶。

9、在一種可能的設計中，所述調節機構包括固設在安裝板表面的兩個固定塊，兩個固定塊之間轉動連接有收納盒，展示盒擺放在收納盒內，收納盒的底部和安裝板的表面均固設有安裝座，兩個安裝座之間轉動連接有電動推桿。

10、在一種可能的設計中，所述收納盒的底部內壁和展示盒的底部均固設有磁性塊。

11、在一種可能的設計中，所述限位機構包括調節桿和限位板，調節桿轉動貫穿在透明窗的一側，調節桿和透明窗之間固設有扭簧，調節桿的兩端分別固設有調節塊和限位塊，限位板固設在柜體的一側內壁，限位板的一側開設有和限位塊相適配的限位槽。

12、在一種可能的設計中，所述調節塊的一側固設有兩個定位桿，透明窗的一側開設有兩個弧形的定位槽，兩個定位桿分別和兩個定位槽滑動連接。

13、在一種可能的設計中，多個所述安裝板的一側均固設有信息牌。

14、在一種可能的設計中，所述柜體的頂部內壁固設有兩個對稱設置的照明燈。

15、本申請中，使用時，啟動電機，在同步輪和同步帶的配合下，電機帶動轉軸轉動，轉軸帶動安裝架轉動，在配重塊的作用下，轉動桿一直處于豎直狀態，安裝架帶動安裝板旋轉，進而改變多個展示盒的高度，人們只有站在合適的位置即可逐一觀看每個生物材料，若人們想詳細觀看某一個生物材料，可以通過控制器關閉電機，觀看后再次啟動電機即可；

16、調節展示盒傾斜角度時，利用控制器啟動電動推桿，電動推桿帶動展示盒轉動，當展示盒角度合適時關閉電動推桿即可；

17、更換展示盒時，轉動調節塊至豎直狀態，調節塊帶動調節桿轉動進而使得限位塊變成豎直狀態，使得限位塊和限位槽對齊，然后拉動調節塊，帶動限位塊和限位板分離并同時帶動透明窗轉動，然后更換相應的展示盒，然后再次關閉透明窗即可。

18、有益效果：

19、本實用新型中，所述一種植入用生物材料展示柜，通過電機、同步帶和轉軸等多個結構的設置，人們可以啟動電機帶動多個展示盒勻速轉動，可以方便人們逐一觀看每個生物材料，也可以關閉電機詳細了解某一個生物材料，適用于不同高度的人群，為人們提供了方便；

20、本實用新型中，所述一種植入用生物材料展示柜，通過電動推桿、安裝座和收納盒等多個結構的設置，可以方便人們對展示盒的傾斜角度進行調節，方便人們觀看生物材料；

21、本實用新型中，所述一種植入用生物材料展示柜，通過調節塊、限位塊和收納盒等多個結構的設置，可以方便工作人員更換展示盒，操作簡單方便；

22、本實用新型中，可以對生物材料的高度進行調節，適用于不同高度的人群，可以對生物材料的傾斜角度進行調節，方便人們觀看，還可以方便工作人員對展示盒進行更換，操作簡單方便。

技術特征：

1.一種植入用生物材料展示柜，其特征在于，包括：

2.如權利要求1所述的一種植入用生物材料展示柜，其特征在于，所述驅動機構包括固設在柜體(1)一側內壁的電機(24)，電機(24)輸出軸的一端和轉軸(4)的外壁均固設有同步輪(25)，兩個同步輪(25)之間傳動連接有同步帶(26)。

3.如權利要求2所述的一種植入用生物材料展示柜，其特征在于，所述調節機構包括固設在安裝板(8)表面的兩個固定塊(10)，兩個固定塊(10)之間轉動連接有收納盒(11)，展示盒(9)擺放在收納盒(11)內，收納盒(11)的底部和安裝板(8)的表面均固設有安裝座(12)，兩個安裝座(12)之間轉動連接有電動推桿(13)。

4.如權利要求3所述的一種植入用生物材料展示柜，其特征在于，所述收納盒(11)的底部內壁和展示盒(9)的底部均固設有磁性塊(15)。

5.如權利要求4所述的一種植入用生物材料展示柜，其特征在于，所述限位機構包括調節桿(17)和限位板(21)，調節桿(17)轉動貫穿在透明窗(3)的一側，調節桿(17)和透明窗(3)之間固設有扭簧(20)，調節桿(17)的兩端分別固設有調節塊(18)和限位塊(19)，限位板(21)固設在柜體(1)的一側內壁，限位板(21)的一側開設有和限位塊(19)相適配的限位槽。

6.如權利要求5所述的一種植入用生物材料展示柜，其特征在于，所述調節塊(18)的一側固設有兩個定位桿(22)，透明窗(3)的一側開設有兩個弧形的定位槽(23)，兩個定位桿(22)分別和兩個定位槽(23)滑動連接。

7.如權利要求1-6任意一項所述的一種植入用生物材料展示柜，其特征在于，多個所述安裝板(8)的一側均固設有信息牌(14)。

8.如權利要求1-6任意一項所述的一種植入用生物材料展示柜，其特征在于，所述柜體(1)的頂部內壁固設有兩個對稱設置的照明燈(16)。

技術總結
本技術公開了一種植入用生物材料展示柜，涉及展示柜技術領域。本技術包括柜體，所述柜體的一側安裝有控制器，柜體的一側鉸接設置有透明窗，柜體的一側內壁轉動連接有轉軸，轉軸的外壁固設有安裝架，安裝架的一側轉動貫穿有多個L型的轉動桿，多個轉動桿的底端均固設有配重塊，多個轉動桿的一側均固設有安裝板，多個安裝板的一側均設有展示盒，展示盒內收納有生物材料；驅動機構，所述驅動機構設置在柜體的底部內壁，用于帶動轉軸轉動。本技術中，可以對生物材料的高度進行調節，適用于不同高度的人群，可以對生物材料的傾斜角度進行調節，方便人們觀看，還可以方便工作人員對展示盒進行更換，操作簡單方便。

技術研發人員：李雅晶
受保護的技術使用者：浙江經貿職業技術學院
技術研發日：20240320
技術公布日：2025/3/20
