本技術涉及存放柜，尤其涉及一種憑證資料存放柜。

背景技術：

1、料存放柜是用來對文件資料及檔案進行分類保護存放的柜子，被廣泛應用于各行業領域中的文件、檔案資料儲存，以方便后續工作中對文件、檔案資料進行調取使用，現有的資料柜僅通過單獨箱體的使用對同類文檔資料進行堆疊放置，在進行使用無法對同類文檔資料進行獨立的分類安置，不方便工作人員對所需使用的獨立文件、檔案資料進行便捷查找和取用。

2、目前，現有技術(cn218922056u)公開了一種資料分類存放柜，涉及存放柜技術領域。包括存放柜體、用于腔體空間分割的分隔擋板和支撐板、用于資料文件單獨放置的置物框架和用于干燥試劑放置的干燥腔，所述存放柜體內部由分隔擋板和多組支撐板分隔設置有多個分類放置腔。該資料分類存放柜，通過存放柜體內部多組分類放置腔的設置，可以對同種類文檔進行穩定的分區放置存放，且通過分類放置腔內部可拆卸置物框架的設置，可以通過置物框架中多組限位板和擋位墊塊的設置，對同種類的檔案資料進行獨立夾持放置，并可通過置物框架前端分類標簽的配合粘接，對置物框架內部獨立放置的檔案資料進行穩定標記，以方便工作人員對所需使用的獨立文件、檔案資料進行便捷查找和取用。

3、采用上述方式，置物框架設置于存放柜的最頂層，不便于工作人員拿取所需文件，導致資料存放柜的實用性降低。

技術實現思路

1、本實用新型的目的在于提供一種憑證資料存放柜，旨在解決置物框架設置于存放柜的最頂層不便于工作人員拿取所需文件的問題。

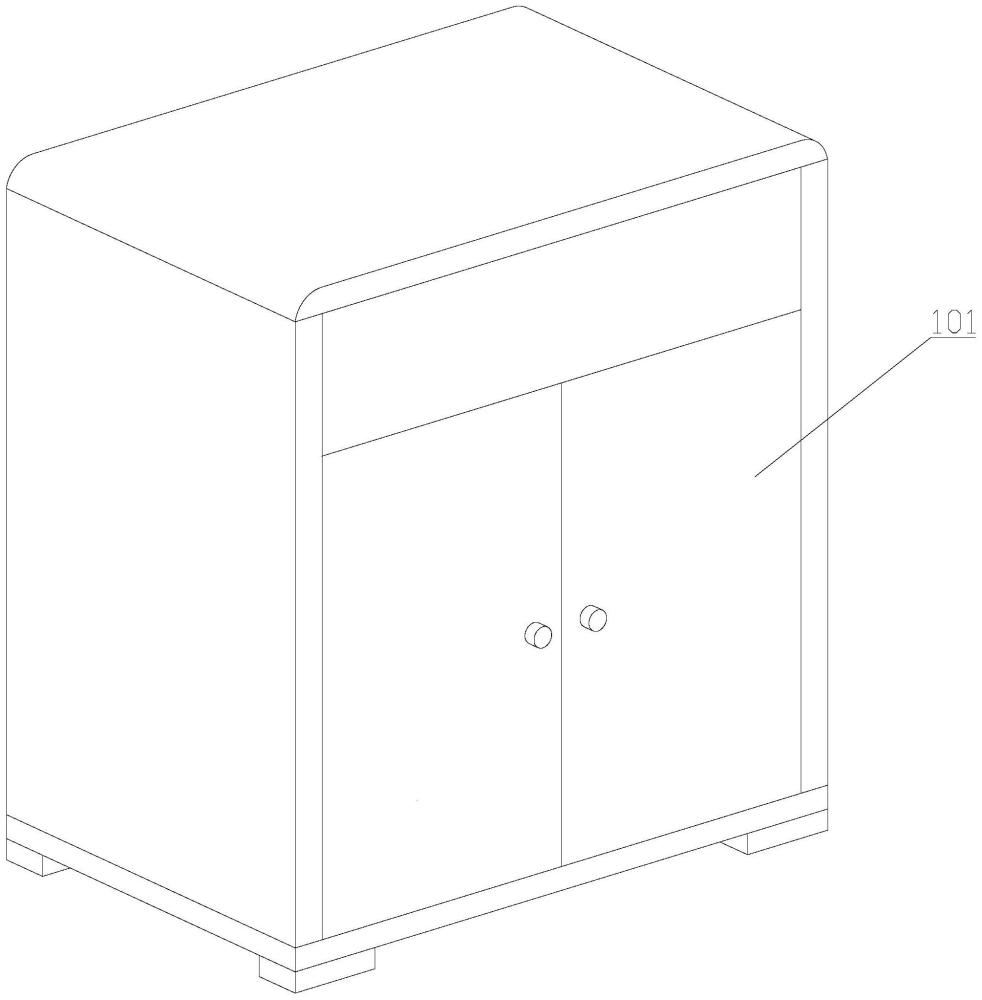

2、為實現上述目的，本實用新型提供了一種憑證資料存放柜，包括存放柜體、置物架本體和調節機構，所述調節機構包括轉動組件、兩個傳動桿、橫板和安裝架；

3、所述轉動組件設置于所述存放柜體內，兩個所述傳動桿分別設置于所述轉動組件上，所述橫板與兩個所述傳動桿轉動連接，并位于兩個所述傳動桿之間，所述安裝架與所述橫板固定連接，并位于所述橫板的一側，所述置物架本體設置于所述安裝架遠離所述橫板的一側。

4、其中，所述轉動組件包括電機、雙向螺桿和兩個套筒，所述電機工作可以驅動所述雙向螺桿轉動，所述雙向螺桿轉動可以帶動兩個所述套筒相互靠近或者相互遠離，兩個所述套筒移動可以帶動兩個所述傳動桿轉動。

5、其中，所述安裝架包括架體、滑板、多個第一彈簧和固定扣，所述架體與所述橫板固定連接，并位于所述橫板的一側，所述滑板與所述架體滑動連接，并與所述置物架本體連接，多個所述第一彈簧分別與所述滑板固定連接，并分別與所述架體固定連接，均位于所述滑板與所述架體之間，所述固定扣設置于所述架體的一側。

6、其中，所述固定扣包括卡塊和第二彈簧，所述卡塊與所述架體滑動連接，并位于所述架體的一側，所述第二彈簧與所述卡塊固定連接，并與所述架體固定連接，并位于所述架體與所述卡塊之間。

7、其中，所述調節機構還包括滑軌和兩個導向塊，所述滑軌與所述存放柜體固定連接，并位于所述存放柜體的一側，兩個所述導向塊分別與兩個所述套筒固定連接，并分別與所述滑軌滑動連接。

8、其中，所述調節機構還包括拉環和防滑套，所述拉環與所述卡塊固定連接，并位于所述卡塊的一側，所述防滑套與所述拉環固定連接，并位于所述拉環的四周。

9、本實用新型的一種憑證資料存放柜，所述存放柜體為所述置物架本體為所述調節機構提供了安裝條件，通過所述置物架本體和所述存放柜體可以存放憑證資料，當需要拿取所述置物架本體上的資料時，啟動所述轉動組件，所述轉動組件工作驅動兩個所述傳動桿轉動，當兩個所述傳動桿與所述轉動組件之間的夾角角度變大時，兩個所述傳動桿帶動所述橫板移動，所述橫板帶動所述安裝架向遠離所述轉動組件的一側移動，進而帶動所述置物架本體移動，直至所述置物架本體移動至預設位置，即可拿取所述置物架本體上的文件，從而解決了置物框架設置于存放柜的最頂層不便于工作人員拿取所需文件的問題。

技術特征：

1.一種憑證資料存放柜，包括存放柜體和置物架本體，其特征在于，

2.如權利要求1所述的一種憑證資料存放柜，其特征在于，

3.如權利要求2所述的一種憑證資料存放柜，其特征在于，

4.如權利要求3所述的一種憑證資料存放柜，其特征在于，

5.如權利要求4所述的一種憑證資料存放柜，其特征在于，

6.如權利要求5所述的一種憑證資料存放柜，其特征在于，

技術總結
本技術涉及存放柜技術領域，具體涉及一種憑證資料存放柜，包括存放柜體、置物架本體和調節機構，調節機構包括轉動組件、兩個傳動桿、橫板和安裝架，通過置物架本體和存放柜體可以存放憑證資料，當需要拿取置物架本體上的資料時，啟動轉動組件，轉動組件工作驅動兩個傳動桿轉動，當兩個傳動桿與轉動組件之間的夾角角度變大時，兩個傳動桿帶動橫板移動，橫板帶動安裝架向遠離轉動組件的一側移動，進而帶動置物架本體移動，直至置物架本體移動至預設位置，即可拿取置物架本體上的文件，從而解決了置物框架設置于存放柜的最頂層不便于工作人員拿取所需文件的問題。

技術研發人員：石劼祺,張健,王祖波
受保護的技術使用者：武漢全創夢軟件有限公司
技術研發日：20240417
技術公布日：2025/4/24
