本技術涉及地彈門系統領域，尤其涉及一種隱框式地彈門的邊框安裝結構。

背景技術：

1、地彈門是用地埋式門軸彈簧或內置立式地彈簧，門扇可內外自由開啟，不觸動時門扇在關閉位置的一種門，因其開啟靈活，定位方便，在現代公共建筑工程中已被廣泛使用。

2、然而，工程實踐中采用的地彈門產品大多是鋁合金明框地彈門或者是鋼制明框地彈門，這種明框地彈門由于有門框的存在，造成玻璃門與其他立面玻璃不夠統一且不能共面，從而影響建筑外立面的整體一致性。

3、當然目前也有無框的全玻璃地彈門構造設計，既在玻璃門四周不設置門框，這種構造設計雖然保證了玻璃門與外立面上其他位置玻璃的統一性，但是這種全玻璃地彈門一般只能使用單片玻璃，隔熱效果差，同時玻璃門整體受力后，存在較大的安全隱患,因而急需要一種隱框式地彈門的邊框安裝結構。

技術實現思路

1、針對現有技術的不足，本實用新型的目的在于提供一種隱框式地彈門的邊框安裝結構，該邊框安裝結構旨在解決現有技術下無法達到隱框形式的同時還有很好的隔熱性能的地彈門的技術問題。

2、本實用新型的技術方案為：一種隱框式地彈門的邊框安裝結構，包括有門扇、鋁合金壓線、中空玻璃板、安裝槽、封邊膠條、上樞軸、地彈簧、地鎖、不銹鋼拉手、雙面貼、鋁合金邊框；門扇數量為兩組且左右對稱分布；門扇遠離門框一端通過螺釘安裝有鋁合金壓線；門扇外側靠前一端安裝有中空玻璃板；門扇外側靠近門框一端安裝有鋁合金邊框；鋁合金邊框外側設有安裝槽；安裝槽內側安裝有封邊膠條。

3、優選的，門框型材在工廠下料完成后，通過45°拼接焊接的方式組合成一個整體門扇；

4、安裝時，中空玻璃板安裝就位后，固定壓條釘，再安裝鋁合金壓線，墊塊安裝好后，再在二者之間涂設有耐候密封膠；

5、安裝時要注意，上樞軸樞軸座設置在門框上且與門扇上側樞軸底座連接配合，地彈簧設置在地面上且與門扇下側中心搖臂連接配合，地鎖設置門扇下側的相對于地彈簧位置的另一端，防塵筒至于地面，不銹鋼拉手安裝在地鎖這邊的門扇上，地鎖及不銹鋼拉手的孔需要在中空玻璃板上預留。

6、作為優選，門扇采用1.5mm厚的折彎鋼型材。

7、作為優選，中空玻璃板與門扇之間通過雙面貼粘貼連接：雙面貼頂端涂設有硅酮結構膠。

8、作為優選，鋁合金邊框末端與中空玻璃板外側齊平且鋁合金邊框與中空玻璃板連接處設有耐候密封膠。

9、作為優選，門扇上端設置有上樞軸；上樞軸安裝于門框。

10、作為優選，門扇下端設置有地彈簧；地彈簧安裝于地面。

11、作為優選，門扇下端靠近地彈簧一側安裝有地鎖；門扇前后兩端均設置有不銹鋼拉手。

12、本實用新型的有益效果：

13、本實用新型決了明框地彈門用于隱框幕墻門洞處時，幕墻玻璃面和門玻璃面無法共面以及外立面效果不統一的問題，同時玻璃面板采用中空玻璃具有很好的隔熱性能，拓寬了地彈門的應用范圍。

14、1、鋼型材的彈性模量為2.06x105(n/mm2)，抗拉、抗壓及抗彎設計值為215(n/mm2)；目前建筑市場上最常見的地彈門采用的是鋁合金型材，鋁型材的彈性模量為0.7x105(n/mm2)，抗拉、抗壓及抗彎設計值為90(n/mm2)。鋼型材的各項指標幾乎是鋁合金型材的3倍，因而鋼型材能承受更大的荷載，可以做到超高、超寬的洞口尺寸。

15、2、門扇組角是在工廠通過45°拼裝焊接方式完成的，這種組角形式能承受更大的荷載，門扇不宜下垂掉角，影響后期開啟，同時門扇型材具有更好的密封性，不會發生拼縫位置的滲漏。

16、3、鋼型材容易焊接，方便在上門軸及下門軸的位置承受集中荷載最大的位置，進行局部焊接加強塊處理。

17、4、采用了鋁合金封邊作為玻璃面板的副框，通過鋼鋁搭配使用，有效的解決了鋼型材和硅酮結構膠相容性的問題。

18、5、解決了明框地彈門用于隱框幕墻門洞處時，幕墻玻璃面和門玻璃面無法共面以及外立面效果不統一的問題，從而提高建筑外立面的整體一致性。

19、6、門面板采用中空玻璃，有很好的隔熱性能，拓寬了地彈門的應用范圍，取得了巨大的經濟利益。

20、7、玻璃長短邊的設計工藝結合，做了節能美觀，傳統的明框地彈門型材不節能，我們用非斷橋型材做成斷橋效果。

技術特征：

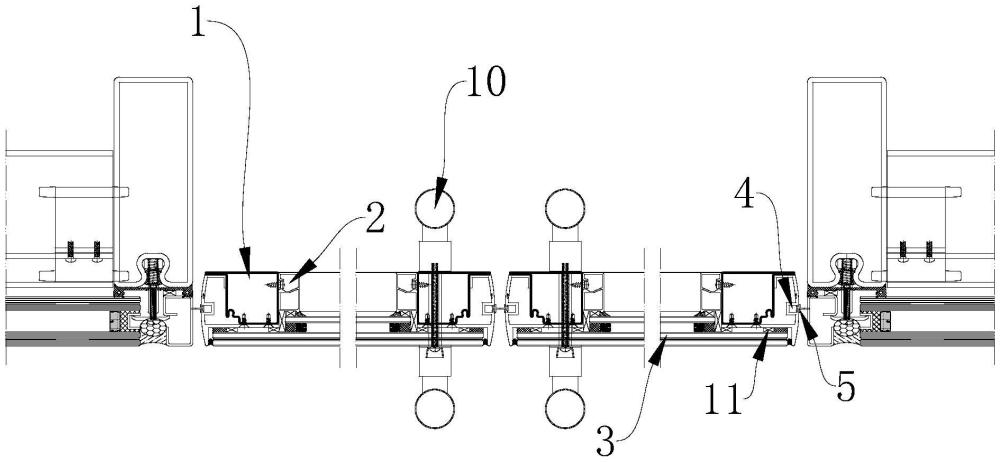

1.一種隱框式地彈門的邊框安裝結構，包括有門扇(1)；其特征在于：還包括有鋁合金壓線(2)、中空玻璃板(3)、安裝槽(4)、封邊膠條(5)、上樞軸(7)、地彈簧(8)、地鎖(9)、不銹鋼拉手(10)、雙面貼(11)、鋁合金邊框(12)；門扇(1)數量為兩組且左右對稱分布；門扇(1)遠離門框一端通過螺釘安裝有鋁合金壓線(2)；門扇(1)外側靠前一端安裝有中空玻璃板(3)；門扇(1)外側靠近門框一端安裝有鋁合金邊框(12)；鋁合金邊框(12)外側設有安裝槽(4)；安裝槽(4)內側安裝有封邊膠條(5)。

2.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：門扇(1)采用1.5mm厚的折彎鋼型材。

3.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：中空玻璃板(3)與門扇(1)之間通過雙面貼(11)粘貼連接：雙面貼(11)頂端涂設有硅酮結構膠。

4.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：鋁合金邊框(12)末端與中空玻璃板(3)外側齊平且鋁合金邊框(12)與中空玻璃板(3)連接處設有耐候密封膠。

5.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：門扇(1)上端設置有上樞軸(7)；上樞軸(7)安裝于門框。

6.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：門扇(1)下端設置有地彈簧(8)；地彈簧(8)安裝于地面。

7.根據權利要求1所述的一種隱框式地彈門的邊框安裝結構，其特征在于：門扇(1)下端靠近地彈簧(8)一側安裝有地鎖(9)；門扇(1)前后兩端均設置有不銹鋼拉手(10)。

技術總結
本技術涉及地彈門系統領域，尤其涉及一種隱框式地彈門的邊框安裝結構。該邊框安裝結構旨在解決現有技術下無法達到隱框形式的同時還有很好的隔熱性能的地彈門的技術問題。一種隱框式地彈門的邊框安裝結構，包括有門扇、鋁合金壓線、中空玻璃板、安裝槽。本技術決了明框地彈門用于隱框幕墻門洞處時，幕墻玻璃面和門玻璃面無法共面以及外立面效果不統一的問題，同時玻璃面板采用中空玻璃具有很好的隔熱性能，拓寬了地彈門的應用范圍。
