本發明涉及一種臥式榨汁機。

背景技術：

1、一般的原汁機分為臥式和立式兩種布局類型，兩種原汁機均包括榨汁杯、轉動設于榨汁杯之內的螺旋推進器、以及驅動螺旋推進器旋轉的電機。其中，臥式原汁機的榨汁杯和螺旋推進器橫置，榨汁杯的上側壁開口有投喂水果或蔬菜的進料口，利用螺旋推進器的切削段配合榨汁杯的內周壁而將水果或疏菜擠碎，然后在螺旋推進器的研磨段處將汁水和渣料分離。切削段和研磨段共軸地設于螺旋推進器上，在切削一些具有條狀纖維的食材時，如果不提前將長條形食材切斷為多段，則容易纏繞在螺旋推進器的切削段上，影響榨汁的出汁率。

2、其中，在進料口與螺旋推進器的切削段之間具有豎直的落料通道，落料通道的口徑大小與螺旋推進器的直徑尺寸相對應，切削段的一部分在轉動時能夠從落料通道的下端向上伸入落料通道中，倘若落料通道的長度尺寸過長，則容易出現食材堵塞的情況，倘若落料通道的長度尺寸過短，切削段在回轉運動時容易將食材向上頂出。

技術實現思路

1、為了克服現有技術的不足，本發明的目的之一在于提供一種有利于攪碎食材以提高出汁率、食材輸入不易堵塞的臥式榨汁機。

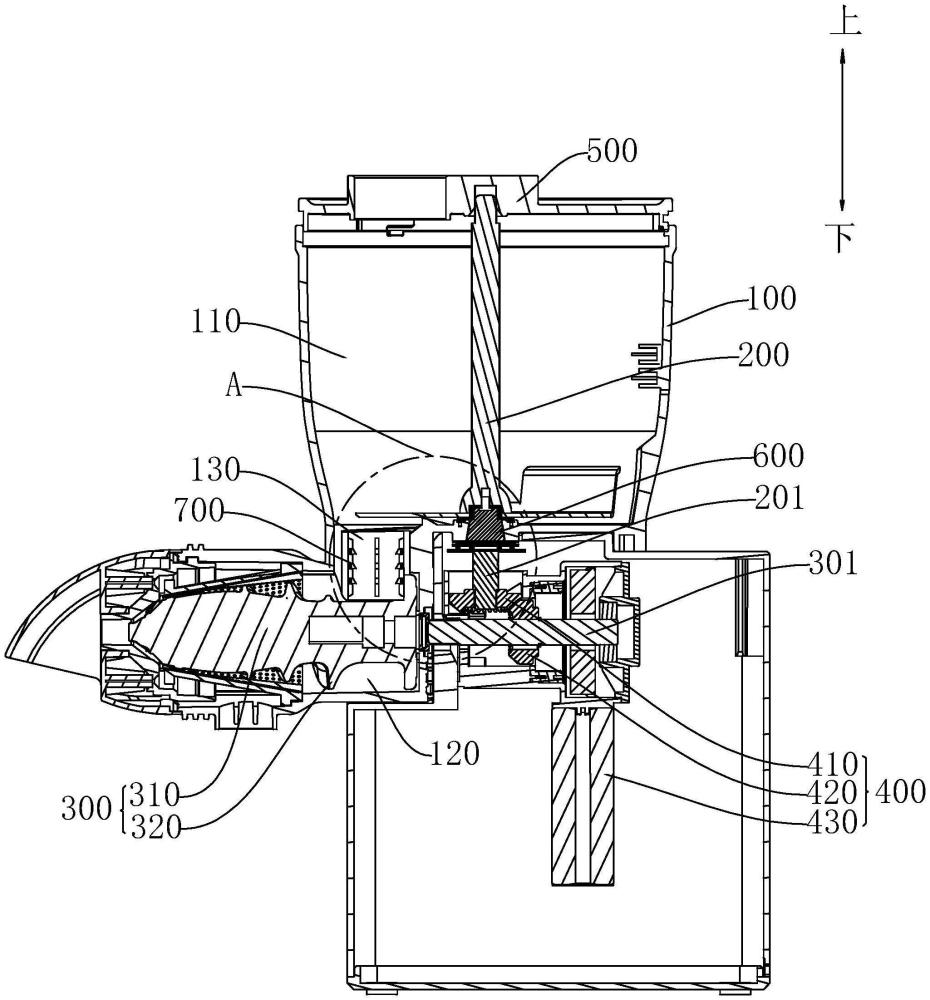

2、根據本發明實施例的一種臥式榨汁機，包括：榨汁杯，所述榨汁杯具有沿豎直方向延伸設置的進料通道和沿水平方向延伸設置的榨汁通道，所述進料通道的底部的一側通過落料通道與所述榨汁通道的上側相連通，所述進料通道內轉動設置有葉輪組件，所述葉輪組件的轉軸沿豎直方向設置，所述進料通道的底面于所述落料通道的上端口的輪廓邊緣處設有與所述葉輪組件相配合的刀刃部，所述榨汁通道內轉動設置有螺旋推進器，所述螺旋推進器的轉軸沿所述榨汁通道的中心軸線設置而與所述葉輪組件的轉軸正交，所述葉輪組件、所述螺旋推進器均與旋轉驅動裝置相連以實現同步轉動，所述螺旋推進器包括旋轉主體和成型于所述旋轉主體的外周壁的螺旋切削段，所述螺旋切削段徑向凸出于所述旋轉主體的外周壁的尺寸為a，所述落料通道的最大高度尺寸為b，滿足：2a≤b≤3a，10mm≤a≤18mm。

3、根據本發明實施例的臥式榨汁機，至少具有如下有益效果：

4、以上結構的臥式榨汁機在工作時，位于進料通道底部的食材在落料通道的入口附近由葉輪組件和刀刃部相配合來切碎，切碎后的食材向下經過落料通道以進入榨汁通道內被螺旋推進器進一步打碎和研磨，在落料通道的高度尺寸滿足上述條件時，不會因為落料通道過長而造成食材堵塞，也不會因為落料通道過短而使螺旋切削段將食材頂回進料通道中，葉輪組件的轉軸和螺旋推進器的轉軸正交則緩解或者避免食材纏繞在螺旋推進器上而無法打碎的問題，有利于攪碎食材以提高出汁率，食材輸入榨汁通道時不易堵塞。

5、在本發明的一些實施例中，所述葉輪組件的轉軸為第一驅動軸，所述螺旋推進器的轉軸為第二驅動軸，所述第一驅動軸位于所述第二驅動軸的正上方，所述第一驅動軸的軸向朝向所述第二驅動軸的徑向延伸設置，所述旋轉驅動裝置包括連接于所述第一驅動軸的下端的第一錐齒輪，所述第二驅動軸上設有與所述第一錐齒輪相嚙合的第二錐齒輪，所述第二驅動軸連接有驅動其轉動的旋轉驅動器。

6、在本發明的一些實施例中，所述榨汁杯具有遮擋所述進料通道的上端口的蓋體，所述葉輪組件包括轉動桿、切割葉片和傳動頭，所述蓋體的內表面設有供所述轉動桿的上端轉動連接的第一軸孔，所述轉動桿的下端設有沿其長度方向延伸的螺紋孔和位于所述螺紋孔的外周的方形沉槽，所述切割葉片的中部設有與所述方形沉槽相對的方形通孔，所述傳動頭包括方形帽體和成型于所述方形帽體的外周邊緣的法蘭部，所述方形帽體的中部設有與所述螺紋孔相對的通孔部，所述方形帽體穿設于所述方形通孔以內置于所述方形沉槽中，所述切割葉片夾設于所述法蘭部與所述轉動桿的下端之間，螺栓緊固件穿設于所述通孔部而與所述螺紋孔相連，所述進料通道的底部轉動設置有接頭件，所述接頭件的上部設有插設于所述方形帽體中的方桿部，所述接頭件的下部與所述第一驅動軸的上端相聯接。

7、在本發明的一些實施例中，所述接頭件的外周輪廓呈上小下大的圓臺形，所述榨汁杯于所述進料通道的底部設有與之對應的圓臺孔，所述接頭件的下端面設有固定盤，所述固定盤的下端面設有摩擦片，所述第一驅動軸的上端設有僅可相對其升降移動的活動盤，所述第一驅動軸螺紋連接有位于所述活動盤的下方的圓環基板，所述圓環基板與所述活動盤之間設有多個環繞所述第一驅動軸的軸向間隔地圓周分布的壓縮彈簧，所述壓縮彈簧驅使所述活動盤抵靠于所述摩擦片上，所述圓環基板能夠相對所述第一驅動軸螺旋進給運動以調節所述壓縮彈簧的壓縮量。

8、在本發明的一些實施例中，所述進料通道的底面向下凹陷設置有與所述落料通道的上端口相連通的圓弧導向坡，所述圓弧導向坡環繞所述葉輪組件的轉軸設置，且所述圓弧導向坡的深度尺寸繞所述葉輪組件工作的時針方向逐漸加深，所述圓弧導向坡與所述落料通道的連接處的深度尺寸為最大值。

9、在本發明的一些實施例中，所述落料通道的內周壁間隔設置有多個沿著所述落料通道的高度方向延伸設置的限位導向機構，所述限位導向機構包括固設于所述落料通道的內壁的條形安裝座，所述條形安裝座沿其長度方向間隔設置有多個滑動通道，所述滑動通道具有朝向所述落料通道的中部的開口，所述滑動通道內滑動設置有楔形塊，所述楔形塊連接有驅動其伸出于所述滑動通道的開口一定距離的彈性件，所述楔形塊具有自上往下朝向所述落料通道的中部傾斜的導向斜面。

10、在本發明的一些實施例中，所述滑動通道的端部安裝有防脫帽，所述防脫帽沿著所述滑動通道的延伸方向設置有穿孔，所述楔形塊遠離所述導向斜面的一端設有與所述防脫帽相匹配的防脫凸緣。

11、在本發明的一些實施例中，所述第一驅動軸通過錐齒輪組聯接有平行于所述第二驅動軸且穿設于所述落料通道的側壁的第三驅動軸，所述第三驅動軸穿設于所述落料通道的一端連接有間隔布置的第一曲柄件和第二曲柄件，所述落料通道的內周壁沿豎直方向滑動設置有與所述第一曲柄件相對的滑動支架，所述滑動支架連接有驅動其向上移動的第一彈簧件，所述滑動支架上滑動設置有與所述第二曲柄件相對的升降塊，所述升降塊連接有驅動其相對所述滑動支架向上移動的第二彈簧件，所述升降塊具有自下往上朝向所述落料通道的中部傾斜的驅動斜面，所述滑動支架設有朝向所述落料通道的中部的導向通道，所述導向通道滑動設置有可相對其伸縮移動的側伸塊，所述側伸塊保持抵靠于所述驅動斜面上；當所述第三驅動軸轉動時，所述第一曲柄件驅使所述滑動支架相對所述落料通道往復升降移動，所述第二曲柄件驅動所述升降塊相對所述滑動支架往復升降移動。

12、在本發明的一些實施例中，所述側伸塊和所述升降塊均由磁性材質構成，所述側伸塊與所述升降塊相互吸引以使所述側伸塊保持抵靠于所述驅動斜面，所述升降塊的上部設有向上穿設于所述滑動支架的螺栓件，所述第二彈簧件穿設于所述螺栓件并抵靠在所述螺栓件的頭部和所述滑動支架之間，所述螺栓件的頭部設有彈性抵靠于所述第二曲柄件的滾輪件。

13、在本發明的一些實施例中，所述第一驅動軸通過錐齒輪組聯接有平行于所述第二驅動軸的第三驅動軸，所述第三驅動軸遠離所述第一驅動軸的一端穿設于所述落料通道的側壁并連接有偏心輪，所述落料通道的內周壁沿豎直方向滑動設置有與所述偏心輪相對的鋸齒條，所述鋸齒條連接有驅動其向上抵靠于所述偏心輪上的第三彈簧件，所述第一驅動軸轉動時通過所述錐齒輪組聯動所述第三驅動軸轉動以使所述偏心輪轉動，所述偏心輪的遠心端抵靠于所述鋸齒條的上端以驅使所述鋸齒條向下滑動。

14、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
