本發明涉及按摩器，特別涉及一種防壓機械、電子雙保險安全銷機構。

背景技術：

1、現有技術中，按摩椅的背靠架通常可以放倒或直立，從而實現躺倒和背靠的狀態切換，但是按摩椅在躺倒的時候背后的空間無法觀察，當有小動物、小孩或異物阻擋的時候，容易夾傷小動物或小孩。

技術實現思路

1、本發明的目的：為了克服現有技術的缺陷，本發明提供了一種防壓機械、電子雙保險安全銷機構，當壓著小動物或者小孩后，那么卡柱和卡槽位置就會因為受到阻力，一旦超過預設力卡柱就會被拉脫出卡槽，產生脫扣現象，從而防止背靠架進一步的躺下，安全系數更高。

2、本發明公開涉及一種防壓機械、電子雙保險安全銷機構，包括有底座、坐靠架和可相對坐靠架轉動躺倒的背靠架，所述底座上設置有電推桿，還包括有用于與電推桿聯動拉動背靠架相對轉動躺倒的拉桿，其特征在于：所述背靠架上對應拉桿位置設置有連接座，所述連接座上設置有卡槽，拉桿上對應卡槽位置設置有卡柱，卡槽上設有供卡柱滑入的開口，且連接座上鉸接設置有翻轉架，且翻轉架的一端延伸至開口一側形成限制卡柱脫出卡槽的阻擋片，所述連接座上還設有用于驅動阻擋片保持初始位置的彈性調節結構，當背靠架躺倒受阻時，卡柱和卡槽的配合處受力，以使卡柱可驅動阻擋片活動，卡柱從而脫出卡槽。

3、本發明的再進一步設置：所述彈性調節結構包括驅動翻轉架順時針翻轉的扭簧以及驅動翻轉架逆時針翻轉的壓簧，所述扭簧設于連接座上，且扭簧的一端抵接在連接座上，另一端抵接在翻轉架上，所述翻轉架包括有按壓端和起落端，阻擋片設于起落端上，壓簧作用于按壓端上，且連接座上還設有用于調節壓簧壓縮量的調節螺栓，調節螺栓與連接座螺紋配合。

4、本發明的再進一步設置：所述翻轉架上位于卡柱的下方還設有止落回勾，阻擋片上設有引導卡柱進入止落回勾的引導面。

5、本發明的進一步設置：所述調節螺栓上還設有限制調節螺栓轉動的限位面，按壓端上對應限位面位置設置有卡箍座，卡箍座上可拆卸連接有用于與限位面配合限制調節螺栓轉動的卡箍。

6、本發明的進一步設置：所述翻轉架上還設有與其同步翻轉的抵接片，所述連接座上對應抵接片位置設置有接近開關，接近開關與電推桿相交互。

7、本發明的再進一步設置：所述拉桿上設置有沿其長度方向設置的滑槽孔，卡柱導向滑移在滑槽孔上，且拉桿上還設有緩沖彈簧，緩沖彈簧一端固定在拉桿上，另一端直接或間接連接在卡柱上。

8、本發明的進一步設置：還包括有用于保持卡柱位于開口位置的張力拉簧，張力拉簧一端固定在連接座上，另一端固定在拉桿上。

9、本發明的進一步設置：所述阻擋片立設于翻轉架上形成凹槽，卡柱位于凹槽內，所述凹槽上設有限制卡柱向上拔出的阻擋面。

10、本發明的再進一步設置：所述連接座上對應卡柱位置還設有限制其脫出卡槽的彈片，所述彈片立設在開口的一側，以使卡槽一側的高度延展。

11、本發明的進一步設置：所述連接座上位于抵接片的上方設置有限位桿。

12、本發明的有益效果為，使用時，當背靠架躺下壓到人或物時，此時該位置會當成一個支點，從而將力作用于拉桿和連接座的配合處，當阻力達到一定值時，卡柱將力作用與阻擋片上，此時翻轉架轉動，從而使得阻擋片活動避讓，即可將卡柱脫離卡槽，發生脫扣現象，進一步的電推桿工作的時候拉動拉桿空滑移，從而防止背靠架進一步的躺下，從而起到機械安全脫扣的效果，當脫扣后的卡柱需要復位時，可以是通過人工或者電推桿后移將卡柱從開口處滑入到卡槽內，當背靠架未壓設人或物的時候，拉桿前移可以拉動連接座，從而使得背靠架翻轉躺下，此時卡槽的內壁以及通過阻擋片的阻擋配合可以防止卡柱脫出卡槽，使其在拉設的時候更加穩定，阻擋片采用彈性調節結構進行調節，可以在外力作用的時候驅動彈性調節結構形變，從而使得卡柱可以脫離卡槽，既可以拉動背靠架躺下，又不影響卡柱的正常脫扣。

技術特征：

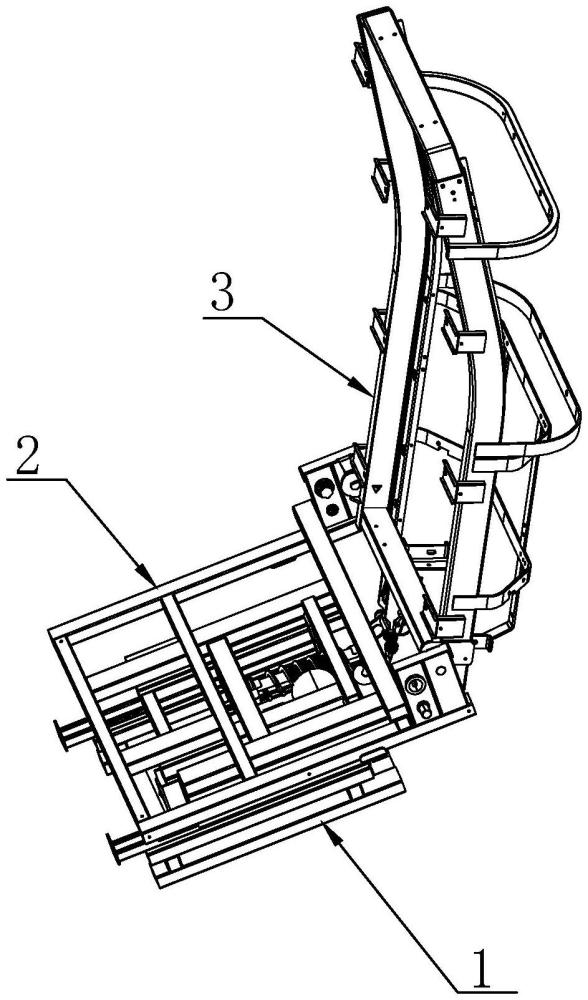

1.一種防壓機械、電子雙保險安全銷機構，包括有底座（1）、坐靠架（2）和可相對坐靠架（2）轉動躺倒的背靠架（3），所述底座（1）上設置有電推桿（4），還包括有用于與電推桿（4）聯動拉動背靠架（3）相對轉動躺倒的拉桿（5），其特征在于：所述背靠架（3）上對應拉桿（5）位置設置有連接座（6），所述連接座（6）上設置有卡槽（7），拉桿（5）上對應卡槽（7）位置設置有卡柱（8），卡槽（7）上設有供卡柱（8）滑入的開口（9），且連接座（6）上鉸接設置有翻轉架（10），且翻轉架（10）的一端延伸至開口（9）一側形成限制卡柱（8）脫出卡槽的阻擋片（11），所述連接座（6）上還設有用于驅動阻擋片（11）保持初始位置的彈性調節結構（12），當背靠架（3）躺倒受阻時，卡柱（8）和卡槽（7）的配合處受力，以使卡柱（8）可驅動阻擋片（11）活動，卡柱（8）從而脫出卡槽（7）。

2.根據權利要求1所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述彈性調節結構（12）包括驅動翻轉架（10）順時針翻轉的扭簧（121）以及驅動翻轉架（10）逆時針翻轉的壓簧（122），所述扭簧（121）設于連接座（6）上，且扭簧（121）的一端抵接在連接座（6）上，另一端抵接在翻轉架（10）上，所述翻轉架（10）包括有按壓端（101）和起落端（102），阻擋片（11）設于起落端（102）上，壓簧（122）作用于按壓端（101）上，且連接座（6）上還設有用于調節壓簧（122）壓縮量的調節螺栓（13），調節螺栓（13）與連接座（6）螺紋配合。

3.根據權利要求1或2所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述翻轉架（10）上位于卡柱（8）的下方還設有止落回勾（14），阻擋片（11）上設有引導卡柱（8）進入止落回勾（14）的引導面。

4.根據權利要求2所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述調節螺栓（13）上還設有限制調節螺栓（13）轉動的限位面（131），按壓端（101）上對應限位面（131）位置設置有卡箍座（16），卡箍座（16）上可拆卸連接有用于與限位面（131）配合限制調節螺栓（13）轉動的卡箍（17）。

5.根據權利要求3所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述翻轉架（10）上還設有與其同步翻轉的抵接片（18），所述連接座（6）上對應抵接片（18）位置設置有接近開關（19），接近開關（19）與電推桿（4）相交互。

6.根據權利要求4所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述拉桿（5）上設置有沿其長度方向設置的滑槽孔（20），卡柱（8）導向滑移在滑槽孔（20）上，且拉桿（5）上還設有緩沖彈簧（21），緩沖彈簧（21）一端固定在拉桿（5）上，另一端直接或間接連接在卡柱（8）上。

7.根據權利要求1或2所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：還包括有用于保持卡柱（8）位于開口（9）位置的張力拉簧（15），張力拉簧（15）一端固定在連接座（6）上，另一端固定在拉桿（5）上。

8.根據權利要求3所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述阻擋片（11）立設于翻轉架（10）上形成凹槽，卡柱（8）位于凹槽內，所述凹槽上設有限制卡柱（8）向上拔出的阻擋面（22）。

9.根據權利要求1或2所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述連接座（6）上對應卡柱（8）位置還設有限制其脫出卡槽（7）的彈片（23），所述彈片（23）立設在開口（9）的一側，以使卡槽（7）一側的高度延展。

10.根據權利要求5所述的一種防壓機械、電子雙保險安全銷機構，其特征在于：所述連接座（6）上位于抵接片（18）的上方設置有限位桿（24）。

技術總結
本發明公開涉及一種防壓機械、電子雙保險安全銷機構，包括有底座、坐靠架、背靠架、電推桿、拉桿，所述背靠架上對應拉桿位置設置有連接座，所述連接座上設置有卡槽，拉桿上對應卡槽位置設置有卡柱，卡槽上設有供卡柱滑入的開口，且連接座上鉸接設置有翻轉架，且翻轉架的一端延伸至開口一側形成限制卡柱脫出卡槽的阻擋片，所述連接座上還設有用于驅動阻擋片保持初始位置的彈性調節結構，當背靠架躺倒受阻時，卡柱和卡槽的配合處受力，以使卡柱可驅動阻擋片活動，卡柱從而脫出卡槽，當壓著小動物或者小孩后，那么卡柱和卡槽位置就會因為受到阻力，一旦超過預設力卡柱就會被拉脫出卡槽，產生脫扣現象，從而防止背靠架進一步的躺下，安全系數更高。

技術研發人員：周志靖,尹鋼,王雪強,王景添,張永祥,陳镕煕
受保護的技術使用者：浙江豪中豪健康產品有限公司
技術研發日：
技術公布日：2025/4/28
