本發明涉及的是工作臺、移動售貨車、移動餐車等，具體涉及一種可折疊的拖掛型移動餐車。

背景技術：

1、現有的工作臺或移動餐車通常存在以下問題：

2、1、操作空間有限：現有設計僅適用于1-3人操作，無法滿足多人同時使用的需求；

3、2、展示面積不足：展示區域較小，難以滿足商務展示的需求；

4、3、運輸不便：傳統餐車可已通過增加工作臺的長度來增加操作空間及展示面積，但是會導致整體結構過長過重，搬動和運輸困難，過程中容易存在安全隱患，無法兼顧增加操作空間展示面積與運輸安全的問題。

5、因此，亟需一種能夠靈活調整操作空間和展示面積，同時便于運輸?shù)囊苿?dòng)餐車。

技術實現思路

1、針對現有技術上存在的不足，本發明目的是在于提供一種可折疊的拖掛型移動餐車，通過鉸接結構實現工作臺的靈活展開與折疊，擴大操作空間和展示面積，同時通過固定框和拖掛結構實現便捷的運輸和移動。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：可折疊的拖掛型移動餐車，包括至少兩個工作臺、鉸接裝置、固定框、拖掛連接裝置及移動輪，所述的工作臺之間通過鉸接裝置依次鉸接，工作臺可繞鉸接裝置旋轉展開或折疊收納，展開后可組合構成l型工作臺組或直線型工作臺組，收納后各工作臺平行疊加構成緊湊折疊形狀，用固定框?qū)⑵鋳A住鎖定后通過拖掛連接裝置及移動輪與汽車連接拖動前行。

3、作為優選，所述的工作臺為兩個或者3個，繞鉸接裝置旋轉0°、90°或180°，分別形成折疊狀態、l型工作臺組或直線型工作臺組。

4、作為優選，所述的鉸接裝置為轉軸、合頁或者鉸接銷，當兩個工作臺鉸接時，鉸接裝置在工作臺之間相鄰處的內側角設置鉸接點，當三個工作臺鉸接時，鉸接裝置分別位于相鄰工作臺的指定側角設置鉸接點，使得鉸鏈裝置可旋轉0-180°讓工作臺之間得以折疊與展開。

5、作為優選，所述的固定框采用u型固定框或口型固定框，包括縱支撐桿和橫支撐桿，各工作臺平行疊加收納時，2縱支撐桿平行設置在首尾2工作臺的外側并分別與工作臺固定連接，橫支撐桿兩端設有連接頭，分別與兩縱支撐桿的一端插接，通過螺栓或卡扣固定，從而將各工作臺夾住鎖定。

6、作為優選，所述的縱支撐桿上設置多個不同距離的卡口，通過與橫支撐桿兩端的連接頭連接固定，讓固定框適應不同工作臺的長度。

7、作為優選，所述的移動輪包含多個小型萬向輪及兩個大型汽車輪，小型萬向輪可伸縮或可拆卸地安裝于工作臺底部，用于餐車折疊展開及短距離移動調整，兩個大型汽車輪分別設置于固定框的兩個縱支撐桿的中間，通過軸承與縱支撐桿連接，用于餐車折疊固定后長距離移動。

8、作為優選，所述的拖掛連接裝置為d型設計的牽引環，固定設置在固定框的橫支撐桿的中間。

9、作為優選，所述的首尾兩個工作臺的側面還連接有可折疊及拆卸的拓展裝置，拓展裝置通過螺栓或者卡扣與工作臺側邊連接。

10、作為優選，所述的可折疊及拆卸的拓展裝置包括連接件、拓展平臺和支撐框架，連接件設置在工作臺的側面，拓展平臺的一端與連接件鉸接，拓展平臺另一端與支撐框架連接，拓展平臺由依次連接的多個平面構成，相鄰平面之間鉸接，拓展裝置展開后，拓展平臺形成連續水平設置的平面并通過插銷固定，收納后連接件、拓展平臺均置于支撐框架內，通過螺栓固定在工作臺的側面，便于存儲及運輸。

11、作為優選，所述的工作臺的頂部四角分別設置套筒卡扣，套筒卡扣內插接有伸縮式支撐桿，支撐桿頂部連接有展示架，所述的展示架通過螺栓固定可折疊收納于工作臺頂部，降低整體餐車的重心，便于存儲及運輸。

12、本發明的有益效果：本發明通過鉸接裝置實現工作臺的靈活展開與折疊，能夠擴大操作空間和展示面積，同時通過固定框和拖掛結構實現便捷的運輸和移動。該車適用于工作臺、移動售貨車、移動餐車等領域，具有操作靈活、運輸方便、展示面積大等優點。

技術特征：

1.一種可折疊的拖掛型移動餐車，其特征在于，包括至少兩個工作臺(1)、鉸接裝置(2)、固定框(5)、拖掛連接裝置(4)及移動輪(6)，所述的工作臺(1)之間通過鉸接裝置(2)依次鉸接，工作臺(1)可繞鉸接裝置旋轉展開或折疊收納，展開后可組合構成l型工作臺組或直線型工作臺組，收納后各工作臺(1)平行疊加構成緊湊折疊形狀，用固定框(5)將各工作臺夾住鎖定后通過拖掛連接裝置(4)及移動輪(6)與汽車連接拖動前行。

2.根據權利要求1所述的可折疊的拖掛型移動餐車，其特征在于，所述的工作臺(1)為兩個或三個，繞鉸接裝置(2)旋轉0°、90°或180°，分別形成折疊狀態、l型工作臺組或直線型工作臺組。

3.根據權利要求2所述的可折疊的拖掛型移動餐車，其特征在于，所述的鉸接裝置(2)為轉軸、合頁或者鉸接銷，當兩個工作臺(1)鉸接時，鉸接裝置(2)在工作臺之間相鄰處的內側角設置鉸接點，當三個工作臺(1)鉸接時，鉸接裝置(2)分別位于相鄰工作臺的指定側角設置鉸接點，使得鉸鏈裝置(2)可旋轉0-180°讓工作臺之間得以折疊與展開。

4.根據權利要求2所述的可折疊的拖掛型移動餐車，其特征在于，所述的固定框(5)采用u型固定框或口型固定框，包括縱支撐桿(51)和橫支撐桿(52)，各工作臺平行疊加收納時，兩個縱支撐桿(51)平行設置在首尾兩個工作臺(1)的外側并分別與工作臺(1)固定連接，橫支撐桿(52)兩端設有連接頭，分別與兩縱支撐桿(51)的一端插接，通過螺栓或卡扣固定，從而將各工作臺(1)夾住鎖定。

5.根據權利要求4所述的可折疊的拖掛型移動餐車，其特征在于，所述的縱支撐桿(51)上設置多個不同距離的卡口(53)，通過與橫支撐桿（52）兩端的連接頭連接固定，讓固定框(5)適應不同工作臺(1)的長度。

6.根據權利要求4所述的可折疊的拖掛型移動餐車，其特征在于，所述的移動輪(6)包含多個小型萬向輪(61)及兩個大型汽車輪(62)，小型萬向輪（61）可伸縮或可拆卸地安裝于工作臺底部，用于餐車折疊展開及短距離移動調整，兩個大型汽車輪(62)分別設置于固定框(5)的兩個縱支撐桿(51)的中間，通過軸承與縱支撐桿(51)連接，用于餐車折疊固定后長距離移動。

7.根據權利要求4所述的可折疊的拖掛型移動餐車，其特征在于，所述的拖掛連接裝置(4)為d型設計的牽引環，固定設置在固定框(5)的橫支撐桿(52)的中間。

8.根據權利要求1所述的可折疊的拖掛型移動餐車，其特征在于，所述的首尾兩個工作臺(1)的側面還連接有可折疊及拆卸的拓展裝置(7)，拓展裝置（7）通過螺栓或者卡扣與工作臺側邊連接。

9.根據權利要求8所述的可折疊的拖掛型移動餐車，其特征在于，所述的可折疊及拆卸的拓展裝置(7)包括連接件(71)、拓展平臺(72)和支撐框架(73)，連接件(71)設置在工作臺(1)的側面，拓展平臺(72)的一端與連接件(71)鉸接，拓展平臺(72)另一端與支撐框架(73)連接，拓展平臺(72)由依次連接的多個平面構成，相鄰平面之間鉸接，拓展裝置展開后，拓展平臺(72)形成連續水平設置的平面并通過插銷固定，收納后連接件(71)、拓展平臺(72)均置于支撐框架(73)內，通過螺栓固定在工作臺(1)的側面。

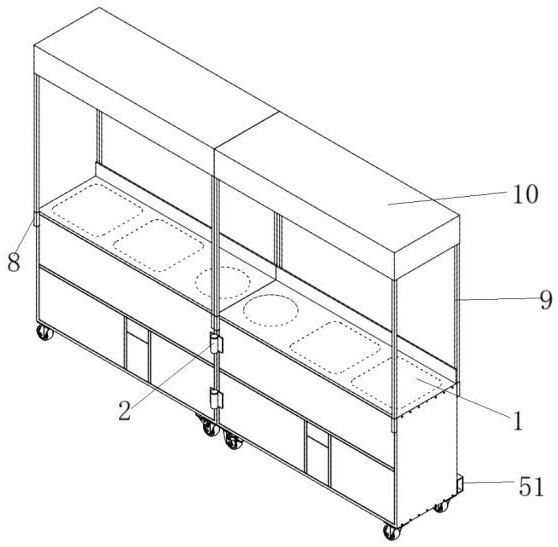

10.根據權利要求1所述的可折疊的拖掛型移動餐車，其特征在于，所述的工作臺(1)的頂部四角分別設置套筒卡扣(8)，套筒卡扣(8)內插接有伸縮式支撐桿(9)，支撐桿(9)頂部連接有展示架(10)，所述的展示架(10)通過螺栓固定可折疊收納于工作臺頂部。

技術總結
本發明公開了一種可折疊的拖掛型移動餐車，它涉及工作臺、移動售貨車、移動餐車等技術領域。包括多個工作臺、鉸接裝置、固定框、拖掛連接裝置及移動輪，所述的工作臺之間通過鉸接裝置依次鉸接，工作臺可繞鉸接裝置旋轉展開或折疊收納，展開后可組合構成L型工作臺組或直線型工作臺組，收納后各工作臺平行疊加構成緊湊折疊形狀，用固定框?qū)⑵鋳A住鎖定后，通過拖掛連接裝置及移動輪與汽車連接拖動前行。本發明通過鉸接結構實現工作臺的靈活展開與折疊，擴大操作空間和展示面積，同時通過固定框和拖掛結構實現便捷安全的運輸和移動。

技術研發人員：請求不公布姓名
受保護的技術使用者：羅偉軍
技術研發日：
技術公布日：2025/4/24
