本發明涉及玻璃清潔機器人，具體為一種基于負壓吸附技術的窗戶清洗機器人及方法。

背景技術：

1、現有公告號為cn112890654a的中國專利文件公開了可跨越障礙的智能擦窗機器人，其提出了過去擦窗為人工擦窗，窗戶的室內側可以通過人工擦除干凈，但是隨著高層建筑的越來越多，高層建筑的玻璃幕墻或者普通的窗戶，其外側的玻璃只能依靠懸掛在室外的清潔工擦除，這種擦除方式危險性極大，且一般擦除時間間隔較長，并不能保證玻璃窗戶的一直干凈清潔；現有的窗戶清洗機器人雖然可以通過其自動吸附于窗戶的玻璃表面進行清洗，但是由于窗戶的玻璃之間設置有窗框，現有的窗戶清洗機器人并不能越過窗框進行窗戶的玻璃清洗。

技術實現思路

1、本發明目的是提供一種基于負壓吸附技術的窗戶清洗機器人及方法，此機器人能夠?qū)崿F(xiàn)對玻璃窗戶的清理清潔，無需人工手工擦除清潔；能夠?qū)崿F(xiàn)對窗戶障礙物的跨越，實現對整個窗戶的擦除清潔，提高了清潔效率和質量，并保證了清潔過程的安全性。

2、為了實現上述的技術特征，本發明的目的是這樣實現的：一種基于負壓吸附技術的窗戶清洗機器人，包括罩殼，罩殼的兩側安裝有用于提供推進動力的推進結構；罩殼底面固定安裝板，底板四周安裝有用于對窗戶進行清洗的清洗結構；罩殼與底板的內部形成空腔，空腔內部分布安裝有用于對窗戶進行輔助清洗的輔助清洗結構以及用于吸附在窗戶上的吸附結構；還包括輔助裝置以及控制系統。

3、所述罩殼頂面設有握把，罩殼兩側設有出風口，所述推進結構安裝在出風口所在位置。

4、所述推進結構包括橫向推進結構和縱向推進結構，所述橫向推進結構呈對稱布置安裝在罩殼的兩側，每組橫向推進結構分別包括第一伺服電機，第一伺服電機固定在支撐板的頂端，支撐板通過雙頭螺柱與罩殼固定連接，第一伺服電機的輸出軸安裝有第一螺旋槳葉片，所述第一螺旋槳葉片和第一伺服電機的外部設置有防護欄。

5、所述縱向推進結構設置在罩殼的底端，縱向推進結構包括第一旋轉馬達，第一旋轉馬達固定在罩殼的底端，第一旋轉馬達的輸出軸也安裝第一螺旋槳葉片。

6、所述吸附結構包括設置在底板中心部位的調節圈，調節圈與玻璃的外表面直接相接觸配合并構成密閉空間，調節圈的內部通過骨架固定安裝有第二伺服電機，第二伺服電機的輸出軸安裝有第二螺旋槳葉片，并通過第二伺服電機驅動第二螺旋槳葉片快速旋轉，進而在玻璃表面產生負壓吸附力實現清洗機器人在窗戶上的吸附。

7、所述清洗結構包括固定板，固定板的外側邊緣設置有連接腳，連接腳通過螺釘與底板固定相連，固定板上固定安裝有伸縮控制桿，伸縮控制桿的一端固定設置有第二旋轉馬達，第二旋轉馬達輸出軸的端部固定設置有連接體，連接體的底側設置有連接插槽，連接插槽的一側設置有貫穿槽，連接插槽與連接插塊相適配插接，連接插塊的一側設置有定位卡槽，貫穿槽和定位卡槽通過緊固插塊插裝配合，緊固插塊的一端設置有拉塊，拉塊上設置有防滑紋，連接插塊固定安裝在承載柱體的一端，承載柱體的外側壁等距固定安裝有清潔軟條，清潔軟條上設有清潔棉球。

8、所述輔助清洗結構包括導水管，導水管通過定位箍固定在底板上，導水管的一端與噴頭連接，另一端穿過罩殼上設置的通孔，與外部水管連接。

9、所述輔助裝置包括安全裝置、供電裝置和供水裝置；所述安全裝置為清洗機器人的運行提供安全措施，安全裝置采用安全繩連接清洗機器人本體，當控制系統檢測到清洗機器人處于失衡狀態時，安全裝置會及時將安全繩線盤鎖定；

10、所述供電裝置提供電源，通過電源適配器將交流電轉換為直流電為清洗機器人供電；

11、所述供水裝置由外部吸水泵為輔助清洗結構供水。

12、所述控制系統分別與推進結構、清洗結構、輔助清洗結構、吸附結構以及輔助裝置電連接；當清洗機器人進行清潔作業時，控制系統“一鍵啟動”，供電裝置供電，清洗機器人開始工作；

13、控制系統由激光導航組件連接控制器組成，激光導航組件用于獲取環境數據并發送至控制器內，以使清洗機器人根據環境數據規劃行走路線，并控制清洗機器人推進結構、清洗結構、輔助清洗結構、吸附結構以及輔助裝置的工作狀態。

14、一種基于負壓吸附技術的窗戶清洗機器人進行窗戶清洗的方法，包括以下步驟：

15、s1：檢查清洗機器人是否存在安全隱患，若存在安全隱患，則不允許使用該清洗機器人；

16、s2：在確認無安全隱患后，手持罩殼，將清洗機器人豎直放置，使底板貼緊待清洗玻璃；

17、s3：通過向機器人控制系統發出啟動指令，清洗機器人的吸附結構和推進結構開始工作；

18、s4：待清洗機器人穩定吸附在玻璃上后，松開手，清洗機器人的清洗結構和輔助清洗結構開始工作，清洗機器人正式開始按照控制系統預先設計好的清洗方按清洗玻璃。

19、s5：清洗工作完成后，機器人回到起點位置，清洗機器人的清洗結構和輔助清洗結構停止工作，由人員將清洗機器人從窗戶上取下后，清洗機器人的推進結構和吸附結構停止工作，清洗機器人進入待命狀態。

20、本發明有如下有益效果：

21、1、通過調節圈內部的骨架和伺服電機連接螺旋槳葉片，機器人能夠在玻璃表面產生負壓吸附力，實現穩固吸附。這種吸附機制使機器人能在垂直或傾斜的玻璃面上穩定工作，顯著提高了清潔效率和安全性。

22、2、推進結構的設計能夠有效的解決現有窗戶清理機器人無法越過障礙物的問題，顯著擴大了該機器人的應用范圍，使其能夠應用于多種場景。

23、3、清洗結構與輔助清洗結構的協同工作提高了清潔質量，有效提高了清潔效果。

24、4、整體結構的設計便于拆卸，方便定期清除外殼內的雜物，降低了維護難度和成本。

25、5、螺旋推進式的結構增強了機器人的機動性與靈活性，使機器人在清潔作業中具有較高的靈活度。

技術特征：

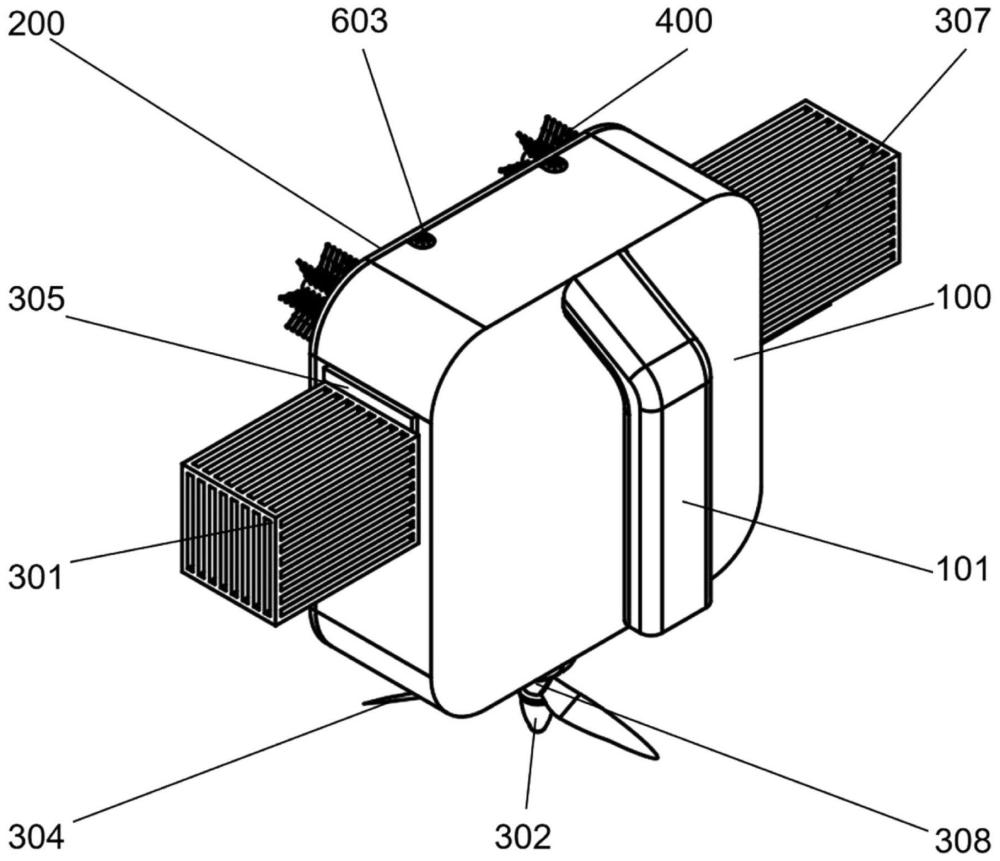

1.一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，包括罩殼（100），罩殼（100）的兩側安裝有用于提供推進動力的推進結構（300）；罩殼（100）底面固定安裝板（200），底板（200）四周安裝有用于對窗戶進行清洗的清洗結構（400）；罩殼（100）與底板（200）的內部形成空腔，空腔內部分布安裝有用于對窗戶進行輔助清洗的輔助清洗結構（600）以及用于吸附在窗戶上的吸附結構（500）；還包括輔助裝置以及控制系統。

2.根據權利要求1所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述罩殼（100）頂面設有握把（101），罩殼（100）兩側設有出風口，所述推進結構（300）安裝在出風口所在位置。

3.根據權利要求1所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述推進結構（300）包括橫向推進結構（301）和縱向推進結構（302），所述橫向推進結構（301）呈對稱布置安裝在罩殼（100）的兩側，每組橫向推進結構（301）分別包括第一伺服電機（303），第一伺服電機（303）固定在支撐板（305）的頂端，支撐板（305）通過雙頭螺柱（306）與罩殼（100）固定連接，第一伺服電機（303）的輸出軸安裝有第一螺旋槳葉片（304），所述第一螺旋槳葉片（304）和第一伺服電機（303）的外部設置有防護欄（307）。

4.根據權利要求3所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述縱向推進結構（302）設置在罩殼（100）的底端，縱向推進結構（302）包括第一旋轉馬達（308），第一旋轉馬達（308）固定在罩殼（100）的底端，第一旋轉馬達（308）的輸出軸也安裝第一螺旋槳葉片（304）。

5.根據權利要求1所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述吸附結構（500）包括設置在底板（200）中心部位的調節圈（501），調節圈（501）與玻璃的外表面直接相接觸配合并構成密閉空間，調節圈（501）的內部通過骨架固定安裝有第二伺服電機（502），第二伺服電機（502）的輸出軸安裝有第二螺旋槳葉片（503），并通過第二伺服電機（502）驅動第二螺旋槳葉片（503）快速旋轉，進而在玻璃表面產生負壓吸附力實現清洗機器人在窗戶上的吸附。

6.根據權利要求1所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述清洗結構（400）包括固定板（401），固定板（401）的外側邊緣設置有連接腳（402），連接腳（402）通過螺釘（414）與底板（200）固定相連，固定板（401）上固定安裝有伸縮控制桿（403），伸縮控制桿（403）的一端固定設置有第二旋轉馬達（404），第二旋轉馬達（404）輸出軸的端部固定設置有連接體（405），連接體（405）的底側設置有連接插槽（406），連接插槽（406）的一側設置有貫穿槽（407），連接插槽（406）與連接插塊（408）相適配插接，連接插塊（408）的一側設置有定位卡槽（411），貫穿槽（407）和定位卡槽（411）通過緊固插塊（409）插裝配合，緊固插塊（409）的一端設置有拉塊（410），拉塊（410）上設置有防滑紋，連接插塊（408）固定安裝在承載柱體（412）的一端，承載柱體（412）的外側壁等距固定安裝有清潔軟條（413），清潔軟條（413）上設有清潔棉球（415）。

7.根據權利要求1所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述輔助清洗結構（600）包括導水管（601），導水管（601）通過定位箍（602）固定在底板（200）上，導水管（601）的一端與噴頭（603）連接，另一端穿過罩殼（100）上設置的通孔，與外部水管連接。

8.根據權利要求7所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述輔助裝置包括安全裝置、供電裝置和供水裝置；所述安全裝置為清洗機器人的運行提供安全措施，安全裝置采用安全繩連接清洗機器人本體，當控制系統檢測到清洗機器人處于失衡狀態時，安全裝置會及時將安全繩線盤鎖定；

9.根據權利要求8所述一種基于負壓吸附技術的窗戶清洗機器人，其特征在于，所述控制系統分別與推進結構（300）、清洗結構（400）、輔助清洗結構（600）、吸附結構（500）以及輔助裝置電連接；當清洗機器人進行清潔作業時，控制系統“一鍵啟動”，供電裝置供電，清洗機器人開始工作；

10.采用權利要求1-9任意一項所述一種基于負壓吸附技術的窗戶清洗機器人進行窗戶清洗的方法，其特征在于，包括以下步驟：

技術總結
本發明提供了一種基于負壓吸附技術的窗戶清洗機器人及方法，包括罩殼，罩殼的兩側安裝有用于提供推進動力的推進結構；罩殼底面固定安裝板，底板四周安裝有用于對窗戶進行清洗的清洗結構；罩殼與底板的內部形成空腔，空腔內部分布安裝有用于對窗戶進行輔助清洗的輔助清洗結構以及用于吸附在窗戶上的吸附結構；還包括輔助裝置以及控制系統。此機器人能夠?qū)崿F(xiàn)對玻璃窗戶的清理清潔，無需人工手工擦除清潔；能夠?qū)崿F(xiàn)對窗戶障礙物的跨越，實現對整個窗戶的擦除清潔，提高了清潔效率和質量，并保證了清潔過程的安全性。

技術研發人員：劉浩東,譚金鈴,夏慧星,胡勇帥
受保護的技術使用者：三峽大學
技術研發日：
技術公布日：2025/4/24
