本發明涉及巖土工程施工領域，尤其是一種提高空心樁承載力的裝置及其使用方法。

背景技術：

空心樁包括預制空心方樁、預制空心管樁、鋼管等，它具有承載力高、生產周期短、節約材料等優點。其生產工藝先進科學且已成熟，在建筑市場中具有廣泛的應用。在工程實踐中，由于勘察報告參數選取不合理、持力層起伏較大、預應力管樁擠土效應等原因?qū)е鹿こ虡冻休d力不足。另由于地層原因，特別是軟土地區，單樁提供的承載力有限，對于上部荷載較大的建筑物需要布置大量的樁來滿足承載力要求，而此時樁基承載力遠小于樁身的強度，造成資源浪費。

提高樁基承載力目前主要工藝是樁端后注漿，該工藝就是利用工程樁底部和側面預先埋設的注漿管，在成（沉）樁后若干天內用高壓泵進行高壓注漿，漿液通過滲入、劈裂、填充、擠密等作用與樁體周圍土體結合，起到提高承載力、減少沉降等效果。后注漿技術在鉆孔灌注樁中運用已有較成熟的技術，但對空心樁作后壓漿處理，常見做法是預埋注漿管，目前不但運用較少，而且具有如下缺點：1、注漿器與樁端幾乎在同一標高，無法在樁端標高以下注漿，無法有效提高空心樁的承載力。2、預埋的注漿管容易在沉樁過程中被土體堵塞，且難以補救。3、分節施工樁基時，注漿管的連接非常困難。

技術實現要素：

本發明的目的是根據上述現有技術的不足，提供了一種提高空心樁承載力的裝置及其使用方法，在沉樁后鉆入空心樁端部以下，對空心樁端部進行注漿，從而提高空心樁的承載力。

本發明目的實現由以下技術方案完成：

一種提高空心樁承載力的裝置，其特征在于：所述裝置至少包括注漿泵、注漿管、注漿鉆桿和注漿器，其中所述注漿器上開設有注漿孔，所述注漿器與所述注漿鉆桿的一端相連接固定且內部連通構成注漿通道，所述注漿鉆桿的另一端通過所述注漿管與所述注漿泵相連接，所述注漿泵外接漿液池。

所述注漿器為一金屬管，所述金屬管的前端為鉆頭，末端為逆止閥，所述金屬管的末端與所述注漿鉆桿相連接固定，所述金屬管的外部固定設置有螺旋式葉片，所述注漿孔開設在位于所述葉片之間的所述金屬管上。

所述注漿孔通過封堵體進行封堵。

所述注漿鉆桿由若干節無縫鋼管拼接而成，所述無縫鋼管之間構成可拆卸式的連接固定或構成焊接連接固定；所述注漿鉆桿與所述注漿器之間構成可拆卸式的連接固定。

一種涉及上述提高空心樁承載力的裝置的使用方法，其特征在于：所述使用方法至少包括以下步驟：

施工空心樁至設計標高，開挖基坑至坑底；

通過所述注漿鉆桿將所述注漿器鉆入所述空心樁的空腹內，直至所述注漿器鉆入樁底以下指定標高；

啟動所述注漿泵，通過所述注漿管進行注漿。

在注漿前，在所述空心樁的頂端空腔內澆筑素砼進行封堵。

達到注漿量或者注漿壓力平衡后停止注漿，反向旋轉所述注漿鉆桿使其與所述注漿器相脫離，回收所述注漿鉆桿。

所述施工方法可作為補救措施，可在工程樁施工完成后再施工。

所述注漿器與樁端幾乎在同一標高，可實現樁端標高以下的注漿，此時由于可以貫入樁端以下，對樁端沉渣的處理更為有效。

由于注漿器可以貫入到樁端以下，克服漿液在粘性土和砂性土中滲透距離過短的缺陷，可大大增加樁端加固的范圍。

本發明的優點是：既可作為一種提高空心樁承載力的補救措施，又可作為一種空心樁后注漿的常規工藝；施工簡便、實用性強、提高資源利用率。

附圖說明

圖1為本發明中注漿器的結構示意圖；

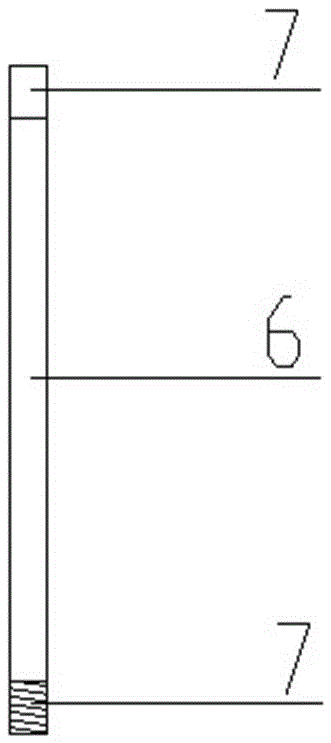

圖2為本發明中單節注漿鉆桿的結構示意圖；

圖3為本發明的工作示意圖。

具體實施方式

以下結合附圖通過實施例對本發明特征及其它相關特征作進一步詳細說明，以便于同行業技術人員的理解：

如圖1-3所示，圖中標記1-13分別表示為：圓形金屬管1、注漿孔2、螺旋式葉片3、鉆頭4、逆止閥5、單節注漿鉆桿6、接頭7、注漿器8、空心樁9、注漿管10、注漿泵11、漿液池12、空心樁空腹封堵體13。

實施例：如圖1所示，本實施例中的注漿器包括圓形金屬管1，鉆頭4固定設置在圓形金屬管1的前端，逆止閥5固定設置在圓形金屬管1的后端，其中鉆頭4呈錐形，其作用是為了便于注漿器鉆入空心樁樁底以下的土體之中，而逆止閥5則是為了防止在注漿過程中漿液逆流。在圓形金屬管1的外圍固定設置有螺旋式葉片3，螺旋式葉片3沿圓形金屬管1的管體軸向均勻布置，以使圓形金屬管1形成螺旋狀鉆頭，進一步便于將注漿器鉆入空心樁樁底以下的土體之中。在圓形金屬管1上開設有若干注漿孔2，漿液從頂端的逆止閥5中注入，從注漿孔2中壓出。若干注漿孔2均勻布置在螺旋式葉片3的葉片與葉片之間，保證注漿的均勻性。在注漿孔2內設置有作為封堵體的橡膠塞或橡膠片（圖中未示出），以在注漿之前對注漿孔2進行封堵，避免注漿器的鉆入過程中土體通過注漿孔2進入到圓形金屬管1的內部所造成注漿通道和注漿孔2的堵塞。

如圖2所示，單節注漿鉆桿6在其兩端處分別設置有接頭7，兩個單節注漿鉆桿6之間可通過接頭7的適配連接固定構成一體，從而增加注漿鉆桿的長度，注漿鉆桿的整體長度滿足于使注漿器可鉆入空心樁樁底以下土體的要求。

如圖3所示，注漿器8與由若干單節注漿鉆桿6所拼接構成的注漿鉆桿相連接固定，且兩者的管孔相連通以形成注漿通道。注漿鉆桿通過一根注漿管10與注漿泵11相連接，注漿泵11通過另一根注漿管10接通漿液池12；漿液池12內儲存有漿液，漿液通過注漿泵11的驅動依次經由注漿管10、注漿鉆桿至注漿器8，并從注漿器8上所開設的注漿孔2內壓出至空心樁樁底的土體之中。

本實施例中的裝置在使用時，具有如下步驟：

第一步：施工空心樁9至設計標高，開挖基坑至坑底。

第二步：將注漿器8上的注漿孔2用橡膠塞（片）封閉后，將注漿器8與首節的單節注漿鉆桿6相連接固定，并在兩者的連接處安裝逆止閥5。

第三步：通過首節的單節注漿鉆桿6將注漿器8鉆入空心樁9的空腹內，之后在首節的單節注漿鉆桿6后方通過接頭7順次連接若干單節注漿鉆桿6，并通過若干單節注漿鉆桿6繼續使注漿器8鉆入空心樁9的空腹直至注漿器8鉆入空心樁9的樁底以下指定標高。

第四步：在空心樁9頂端空腔內1-1.5m范圍內澆筑素砼作為空心樁空腹封堵體13，對空心樁9的樁端進行封堵，素砼用于封閉空心樁的空腔，防止?jié){液外溢以保證注漿效果。

第五步：注漿泵11通過注漿軟管10分別連接漿液池12和單節注漿鉆桿6末端；檢查各個節點，確認連接牢靠后通過注漿泵11進行注漿。漿液通過若干單節注漿鉆桿6進入注漿器8，并從注漿器8上所開設的注漿孔2壓出至空心樁9樁底以下的土體之中，這樣一來，漿液通過深入、劈裂、填充、擠密等作用與樁周土體結合，從而提高空心樁9的承載力，同時還可以減少其沉降。

第六步：達到注漿量或者注漿壓力平衡后停止注漿，反向旋轉注漿鉆桿6使其與注漿器8脫離，回收注漿鉆桿6。

本實施例在具體實施時：注漿器8及與其相連的單節注漿鉆桿6之間可通過在兩者的接頭處設置螺紋使兩者通過螺紋配合構成可拆卸式的連接固定，這樣一來，當將注漿器8鉆入空心樁樁底以下指定深度后，可驅動單節注漿鉆桿6反向旋轉，從而使其與注漿器8相脫離，實現注漿鉆桿的回收。

為了提高注漿鉆桿的強度，避免在使用時相鄰兩個單節注漿鉆桿6的連接處發生斷裂，單節注漿鉆桿6與單節注漿鉆桿6之間可直接通過焊接形成連接固定，從而提高注漿鉆桿的強度。單節注漿鉆桿6可以選用無縫鋼管。

空心樁9可以為預制混凝土管樁、預制混凝土方樁、鋼管樁等，都可利用本實施例中的裝置及其使用方法來提高承載力。

雖然以上實施例已經參照附圖對本發明目的的構思和實施例做了詳細說明，但本領域普通技術人員可以認識到，在沒有脫離權利要求限定范圍的前提條件下，仍然可以對本發明作出各種改進和變換，如：?jiǎn)喂?jié)注漿鉆桿6的形狀、尺寸；注漿的驅動方式，各裝置的布局等，故在此不一一贅述。
