本發明涉及地下管廊伸縮縫技術領域，具體是地下管廊主體結構伸縮縫替代裝置及實施方法。

背景技術：

根據《建筑地面工程施工質量驗收規范》(GB 50209-2002)3.0.13條：“建筑地面的沉降縫、伸縮縫和防震縫，應與結構相應縫的位置一致，且應貫通建筑地面的各構造層”?？梢?，地面各種變形縫的設置是與結構協調一致的，地面伸縮縫的設置應與主體結構伸縮縫的設置相一致。當地面墊層采用的是混凝土時，還必須沿縱向和橫向設置伸縮縫。根據該規范4.8.4：“室內地面的水泥混凝土墊層，應設置縱向縮縫和橫向縮縫；縱向縮縫間距不得大于6m，橫向縮縫不得大于12m”。尤其是在大面積以混凝土為墊層的地面，應該說地面的伸縮縫是兩者之和。

伸縮縫是指為防止建筑物構件由于氣候溫度變化(熱脹、冷縮)，使結構產生裂縫或破壞而沿建筑物或者構筑物施工縫方向的適當部位設置的一條構造縫。伸縮縫是將基礎以上的建筑構件如墻體、樓板、屋頂(木屋頂除外)等分成兩個獨立部分，使建筑物或構筑物沿長方向可做水平伸縮。伸縮縫的寬度一般為2厘米到3厘米，縫內填保溫材料，兩條伸縮縫的間距在建筑結構規范中有明確規定。因此，合理設置長體形建筑的伸縮縫是控制混凝土溫差變形裂縫的一項有效措施。設計人員必須嚴格執行規范，在其規定的最大間距內設置伸縮縫，并應根據當地環境氣候及具體工程結構特點適當減小伸縮縫的間隔，以有效防止混凝土結構的溫差裂縫。

專利200910273520.9公開了一種橋梁伸縮縫，專利201210045794.4公開了伸縮縫構件和橋梁伸縮縫裝置和伸縮縫裝置安裝方法，專利201310698002.8公開了路橋伸縮縫構造，上述專利針對橋梁、路橋混凝土結構伸縮縫裝置進行了優化，伸縮縫構件包括外側用于與相應混凝土連接的立壁，立壁構成了伸縮背，伸縮背底部外側連有向外伸出的托板，伸縮背頂部內側連有向內伸出的邊梁，伸縮背為橫截面為平板型的立壁結構，邊梁內設有用于安裝相應橡膠遮蔽帶的安裝槽。使用時，需要兩個伸縮縫構件相對設置，而為了防止由于混凝土凝固變形而導致兩個伸縮縫構件的變形，這就要求先用相應工裝夾具將兩個伸縮縫構件固定成相對設置的模式，然后在兩個伸縮縫構件間焊接連接件以使兩個伸縮縫構件相對固定，然后再將兩個伸縮縫構件通過混凝土連接于需要連接的橋面連接處，待混凝土凝固后，用切割工具再將連接件切除，這就導致整個橋梁伸縮縫裝置在使用安裝的過程中相當繁瑣和麻煩，工人的勞動強度和生產成本較高。上述伸縮縫結構為剛性，導致受熱膨脹及外力作用形變后伸縮背與混凝土脫開，導致伸縮縫形成結構性裂縫，從而導致雨水侵蝕影響結構的使用壽命。

隨著我國城市化的進程加速，城市道路網絡也越來越發達，電纜、光纜等線路的鋪設必須有配套的地下管廊。常規的地下管廊建設多采用現澆的方式，大跨度澆筑混凝土必須設置伸縮縫及伸縮縫防水，其缺點是費時費力，效率低，質量得不到保證，由于該整體式結構拆裝不方便，也不利于后期的維護，亟待開發地下綜合管廊主體結構伸縮縫替代裝置。

技術實現要素：

本發明的目的在于提供地下管廊主體結構伸縮縫替代裝置及實施方法，能夠適用于城市地下綜合管廊主體結構伸縮縫施工，結構簡單，生產成本低，易裝配式安裝，可代替目前大跨度混凝土結構的伸縮縫，變形補償效果好，具有廣泛的實用性。

本發明為實現上述目的，通過以下技術方案實現：

地下管廊主體結構伸縮縫替代裝置，包括彈性殼體，所述彈性殼體為長條形密封結構，所述彈性殼體內設置彈性填料，所述彈性殼體的底部設置填料注入孔，所述填料注入孔內設置孔塞，所述彈性殼體包括底板，所述底板上設置尖端在上的V形受力結構，所述V形受力結構的開口端設有密封板，所述V形受力結構包括第一側板、第二側板，所述底板、密封板、第一側板、第二側板構成填料填充腔，所述V形受力結構的下部對稱設置基座，所述基座內設置空腔，所述空腔與填料填充腔連通，所述底板的底部對稱設置支撐腳。

所述V形受力結構的內壁上對稱設有內支撐板。

所述彈性殼體為聚苯酯塑料殼體，所述第一側板與第二側板之間的夾角為30°～45°。

所述彈性殼體的底部設置支撐腿，所述支撐腿的長度可調，所述支撐腿與彈性殼體可拆卸連接。

所述彈性填料為所述彈性填料為液體橡膠。

地下管廊主體結構伸縮縫替代裝置的實施方法，其特征是按以下步驟進行：

步驟1：打開孔塞，通過填料注入孔向彈性殼體內部注入彈性填料，注入彈性填料后，利用孔塞將填料注入孔密封待用；

步驟2：將支撐腿安裝在彈性殼體的底部，并通過卡子固定，根據澆筑混凝土的厚度對支撐腿的高度進行調整；

步驟3：將彈性殼體(1)敷設在地下管廊(12)上需要設置伸縮縫的位置，澆筑混凝土沒過彈性殼體(1)的頂部，所述澆筑混凝土的熱膨脹變形量等于V形受力結構的外變形量，外變形量滿足函數關系f(ΔR)。

對比現有技術，本發明的有益效果在于：

1、本發明的彈性填料通過填料注入孔注入填料填充腔與空腔中，V形受力結構與基座均具有較大的彈性，通過V形受力結構能夠承受地下管廊的熱脹冷縮，基座能夠便于本發明的安裝，能夠提高本發明安裝的穩定性，能夠適用于城市地下綜合管廊主體結構伸縮縫施工，具有結構簡單、生產成本低的特點，本發明易裝配式安裝，彈性殼體受澆筑混凝土補償變形后貼合性良好，兼具防水功能。

2、本發明的V形受力結構的內壁上對稱設有內支撐板，能夠提高本發明結構的穩定性。

3、本發明的彈性殼體為聚苯酯塑料殼體，能夠有效防止雨水侵蝕，所述第一側板與第二側板之間的夾角為30°～45°，能夠保證本發明的承載能力，能夠保證本發明的使用壽命。

4、本發明的彈性殼體的底部設置支撐腿，所述支撐腿的長度可調，所述支撐腿與彈性殼體可拆卸連接，能夠為彈性殼體提供支撐，能夠使彈性殼體的頂部與地下管廊的表面平齊，能夠便于澆筑混凝土，能夠便于本發明的安裝。

5、本發明的彈性填料為液體橡膠，能夠便于本發明的安裝與拆卸。

6、本發明實施方法可適用于城市地下綜合管廊主體結構伸縮縫施工，其結構簡單，生產成本低，易裝配式安裝，裝置受澆筑混凝土補償變形后貼合性良好，兼具防水功能，具有廣泛的實用性。

附圖說明

附圖1是本發明的剖面示意圖；

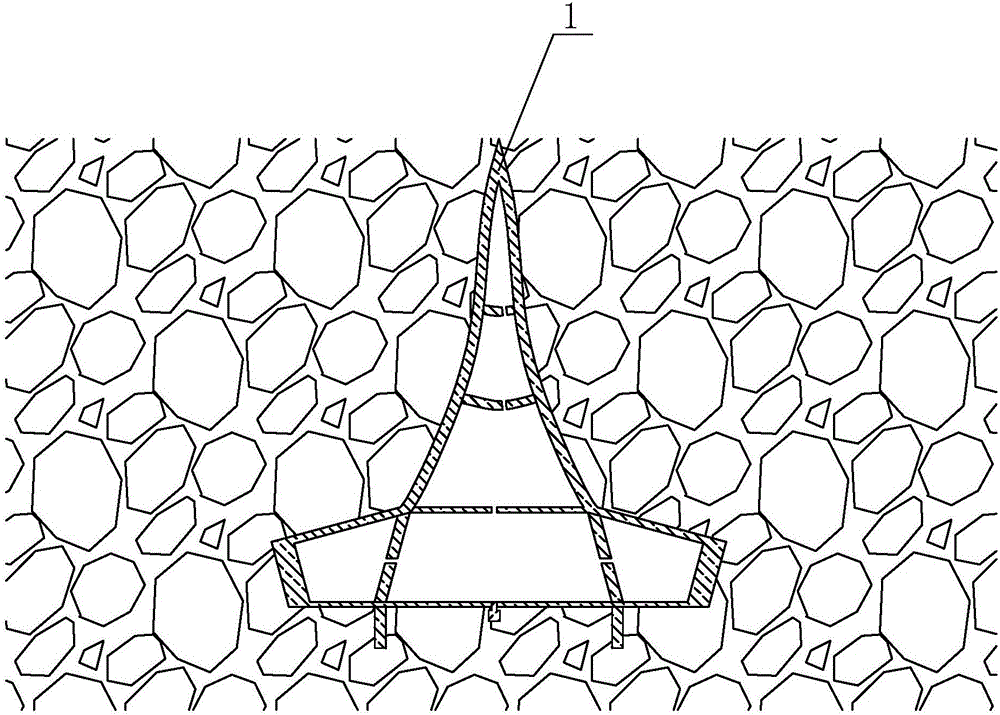

附圖2是本發明安裝應用后的變形補償效果圖；

附圖3是本發明安裝支撐腿的結構示意圖；

附圖4是本發明的設置位置與管理結構示意圖。

附圖中標號：1、彈性殼體；2、孔塞；3、底板；4、第一側板；5、第二側板；6、填料填充腔；7、基座；8、空腔；9、支撐腳；10、內支撐板；11、支撐腿；12、地下管廊。

具體實施方式

下面結合具體實施例，進一步闡述本發明。應理解，這些實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解，在閱讀了本發明講授的內容之后，本領域技術人員可以對本發明作各種改動或修改，這些等價形式同樣落于本申請所限定的范圍。

本發明所述是地下管廊主體結構伸縮縫替代裝置，包括彈性殼體1，所述彈性殼體1為長條形密封結構，所述彈性殼體1內設置彈性填料，所述彈性殼體1的底部設置填料注入孔，通過填料注入孔將彈性填料注入彈性殼體1內，所述填料注入孔內設置孔塞2，孔塞2能夠防止彈性填料泄漏，打開孔塞2，能夠將彈性填料從彈性殼體1內擠出，能夠便于本發明的維護。所述彈性殼體1包括底板3，所述底板3上設置尖端在上的V形受力結構，所述V形受力結構的開口端設有密封板，所述V形受力結構包括第一側板4、第二側板5，所述底板3、密封板、第一側板4、第二側板5構成填料填充腔6，所述V形受力結構的下部對稱設置基座7，所述基座7內設置空腔8，所述空腔8與填料填充腔6連通，彈性填料經填料注入孔注入彈性殼體1內后進入填料填充腔6、空腔8，所述底板3的底部對稱設置支撐腳9，能夠便于本發明的安裝固定。V形受力結構與基座7均具有較大的彈性，通過V形受力結構能夠承受地下管廊的熱脹冷縮，基座7能夠便于本發明的安裝，能夠提高本發明安裝的穩定性，能夠適用于城市地下綜合管廊主體結構伸縮縫施工，具有結構簡單、生產成本低的特點，本發明易裝配式安裝，彈性殼體受澆筑混凝土補償變形后貼合性良好，兼具防水功能。

為了提高本發明結構的穩定性，所述V形受力結構的內壁上對稱設有內支撐板10，內支撐板10與彈性填料相配合，具有較大的承載能力，能夠提高本發明結構的穩定性。

為了保證本發明的使用壽命，所述彈性殼體1為聚苯酯塑料殼體，能夠有效防止雨水侵蝕，所述第一側板4與第二側板5之間的夾角為30°～45°，能夠保證本發明的承載能力，能夠保證本發明的使用壽命。

為了便于本發明的安裝，所述彈性殼體1的底部設置支撐腿11，所述支撐腿11的長度可調，所述支撐腿11與彈性殼體1可拆卸連接，能夠為彈性殼體1提供支撐，能夠使彈性殼體1的頂部與地下管廊的表面平齊，能夠便于澆筑混凝土，能夠便于本發明的安裝。

為了便于本發明的安裝與拆卸，所述彈性填料為液體橡膠，具有一定的流動性，能夠便于彈性填料的注入與擠出，能夠便于本發明的安裝與拆卸。

地下管廊主體結構伸縮縫替代裝置的實施方法，按以下步驟進行：

步驟1：打開孔塞2，通過填料注入孔向彈性殼體1內部注入彈性填料，注入彈性填料后，利用孔塞2將填料注入孔密封待用；

步驟2：將支撐腿11安裝在彈性殼體1的底部，并通過卡子固定，根據澆筑混凝土的厚度對支撐腿11的高度進行調整；

步驟3：將彈性殼體(1)敷設在地下管廊(12)上需要設置伸縮縫的位置，澆筑混凝土沒過彈性殼體(1)的頂部，所述澆筑混凝土的熱膨脹變形量等于V形受力結構的外變形量，外變形量滿足函數關系f(ΔR)。

本發明實施方法可適用于城市地下綜合管廊主體結構伸縮縫施工，其結構簡單，生產成本低，易裝配式安裝，裝置受澆筑混凝土補償變形后貼合性良好，兼具防水功能，具有廣泛的實用性。

實施例：本發明所述是地下管廊主體結構伸縮縫替代裝置，包括彈性殼體1，所述彈性殼體1為一體式長條形密封結構，所述彈性殼體1為聚苯酯塑料殼體，能夠有效防止雨水侵蝕。所述彈性殼體1內填充彈性填料，所述彈性填料為液體橡膠，所述彈性殼體1的底部設置填料注入孔，彈性殼體1與彈性填料分開儲存，能夠便于本發明的儲存與運輸，在使用時通過填料注入孔將彈性填料注入彈性殼體1內，所述填料注入孔內設置孔塞2，孔塞2能夠防止彈性填料泄漏，打開孔塞2，能夠將彈性填料從彈性殼體1內擠出，能夠便于本發明的維護。所述彈性殼體1的底部設置支撐腿11，所述支撐腿11的材質為硬質塑料，所述支撐腿11的長度可調，所述支撐腿11與彈性殼體1卡扣連接，能夠為彈性殼體1提供支撐，能夠使彈性殼體1的頂部與地下管廊的表面平齊，能夠便于澆筑混凝土，能夠便于本發明的安裝。所述彈性殼體1包括底板3，所述底板3上設置尖端在上的V形受力結構，所述V形受力結構的兩個開口端設有密封板，所述V形受力結構的內壁上對稱設有三組內支撐板10，內支撐板10與彈性填料相配合，具有較大的承載能力，能夠提高本發明結構的穩定性。所述V形受力結構包括第一側板4、第二側板5，所述第一側板4與第二側板5之間的夾角為40°，能夠保證本發明的承載能力，能夠保證本發明的使用壽命。所述底板3、密封板、第一側板4、第二側板5構成三棱柱形填料填充腔6，所述V形受力結構的下部對稱設置基座7，所述基座7內設置空腔8，所述空腔8與填料填充腔6連通，彈性填料經填料注入孔注入彈性殼體1內后進入填料填充腔6、空腔8，所述底板3的底部對稱設置支撐腳9，能夠便于本發明的安裝固定。V形受力結構與基座7均具有較大的彈性，通過V形受力結構能夠承受地下管廊的熱脹冷縮，基座7能夠便于本發明的安裝，能夠提高本發明安裝的穩定性，能夠適用于城市地下綜合管廊主體結構伸縮縫施工，具有結構簡單、生產成本低的特點，本發明易裝配式安裝，彈性殼體受澆筑混凝土補償變形后貼合性良好，兼具防水功能。

地下管廊主體結構伸縮縫替代裝置的實施方法，按以下步驟進行：

步驟1：打開孔塞2，通過填料注入孔向彈性殼體1內部注入彈性填料，注入彈性填料后，利用孔塞2將填料注入孔密封待用；

步驟2：將支撐腿11安裝在彈性殼體1的底部，并通過卡子固定，根據澆筑混凝土的厚度對支撐腿11的高度進行調整；

步驟3：將彈性殼體(1)敷設在地下管廊(12)上需要設置伸縮縫的位置，澆筑混凝土沒過彈性殼體(1)的頂部，所述澆筑混凝土的熱膨脹變形量等于V形受力結構的外變形量，外變形量滿足函數關系f(ΔR)。

本發明實施方法可適用于城市地下綜合管廊主體結構伸縮縫施工，其結構簡單，生產成本低，易裝配式安裝，裝置受澆筑混凝土補償變形后貼合性良好，兼具防水功能，具有廣泛的實用性。
