本實用新型涉及海床靜力觸探技術領域，尤其涉及一種海床靜力觸探設備。

背景技術：

隨著海洋開發利用的日益增長，掌握海底土的工程特性變得日益重要，海底靜力觸探試驗(CPT)是獲取這方面資料的一種快速高效、成本低、精度高的原位測試方法，是獲得工程地質問題定量分析和工程設計施工所需土力學參數的重要手段。深海中的靜水壓力非常大，而且海床大多為強度較低的軟弱飽和粘土，常規的靜力觸探方法由于探頭與海床的接觸面積較小，觸探得到的土體抗力也會很小，探測的微小誤差或波動會對探測結果造成很大的干擾，從而影響海床探測的精度。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種海床靜力觸探設備，以解決現有技術中的不足。

為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

提供一種海床靜力觸探設備，包括豎直摩擦筒和水平探測圓環，所述豎直摩擦筒的底端與所述水平探測圓環的中心固定連接，所述豎直摩擦筒具有軸向中心孔道，所述軸向中心孔道的頂部設有測壓元件，所述測壓元件通過同軸信號傳輸電纜向外傳輸；所述水平探測圓環包括中空圓環，所述中空圓環內側沿徑向分布有等間隔角度的三根中空柱型支架，所述中空柱型支架、所述中空圓環和所述軸向中心孔道相互連通，所述中空圓環的外壁上沿著圓周分別設有三個孔隙壓力傳感器，所述軸向中心孔道的內壁上設有若干箔式應變片，所述箔式應變片通過數據采集線連接所述同軸信號傳輸電纜。

上述技術方案中，所述豎直摩擦筒的底端與所述水平探測圓環的固定連接處設有密封圈。

上述技術方案中，所述中空柱型支架的內徑和所述中空圓環的內徑相同且大于所述軸向中心孔道的內徑。

與已有技術相比，本實用新型的有益效果在于：

有效增加了探頭與海床的接觸面積，增大觸探得到的土體抗力的同時提高了海床探測的穩定性和探測精確度，操作安全可靠。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

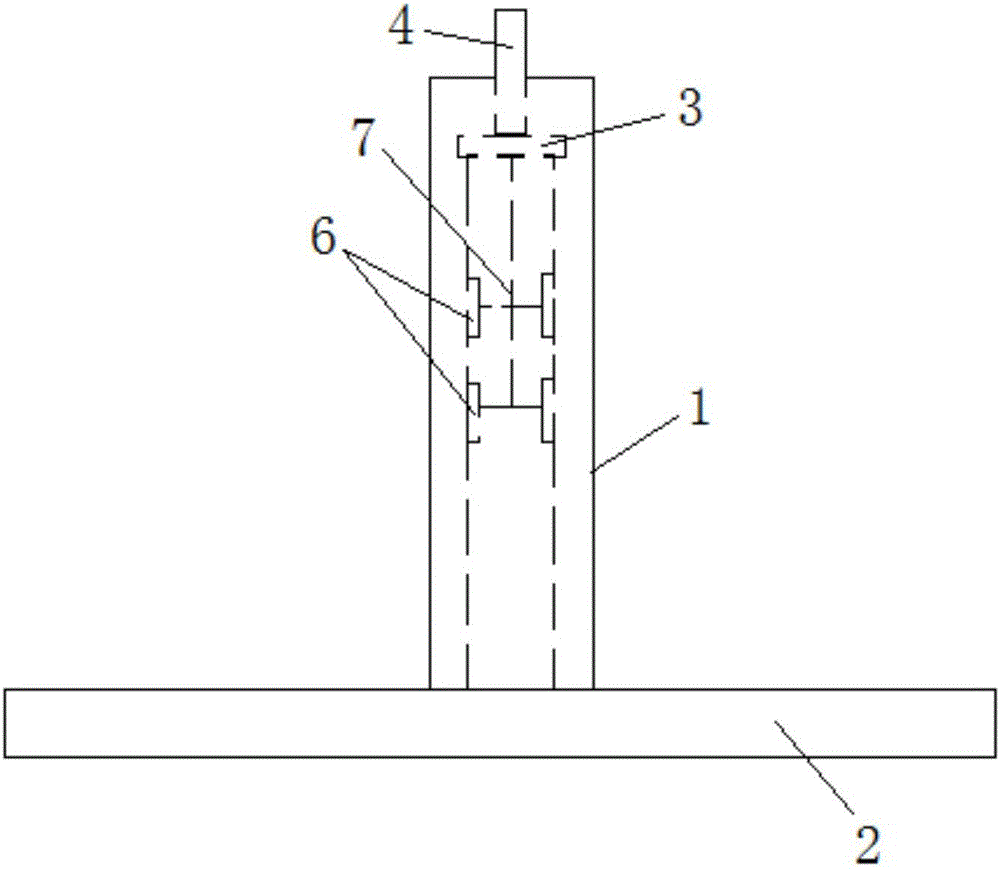

圖1示出了本實用新型海床靜力觸探設備的結構示意圖；

圖2示出了圖1的側視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

參考圖1、圖2所示，本實用新型海床靜力觸探設備包括豎直摩擦筒1和水平探測圓環2，豎直摩擦筒1的底端與水平探測圓環2的中心固定連接，豎直摩擦筒1具有軸向中心孔道11，軸向中心孔道11的頂部設有測壓元件3，測壓元件3通過同軸信號傳輸電纜4向外傳輸。水平探測圓環2包括中空圓環21，中空圓環21內側沿徑向分布有等間隔角度的三根中空柱型支架22，中空柱型支架22、中空圓環21和軸向中心孔道11相互連通，中空圓環21的外壁上沿著圓周分別設有三個孔隙壓力傳感器5，軸向中心孔道11的內壁上設有若干箔式應變片6，箔式應變片6通過數據采集線7連接同軸信號傳輸電纜4。

本技術方案中，豎直摩擦筒1的底端與水平探測圓環2的固定連接處設有密封圈7，中空柱型支架22的內徑和中空圓環21的內徑相同且大于軸向中心孔道11的內徑。

本海床靜力觸探設備通過豎直摩擦筒1分離外壁摩擦阻力和端部土體抗力，并利用箔式應變片6對上述力道進行量測，孔隙壓力傳感器5用于土體中超靜孔壓消散的量測，測壓元件3的安置可以獲得土體的載荷-貫入深度曲線，并從中得到土的強度性質。

從上述實施例可以看出，本實用新型的優勢在于：

有效增加了探頭與海床的接觸面積，增大觸探得到的土體抗力的同時提高了海床探測的穩定性和探測精確度，操作安全可靠。

以上對本實用新型的具體實施例進行了詳細描述，但本實用新型并不限制于以上描述的具體實施例，其只是作為范例。對于本領域技術人員而言，任何等同修改和替代也都在本實用新型的范疇之中。因此，在不脫離本實用新型的精神和范圍下所作出的均等變換和修改，都應涵蓋在本實用新型的范圍內。
