本實用新型涉及水利工程技術領域，具體為一種砂肋軟體排。

背景技術：

當遇到暴雨天氣時，水平面會迅速上升，洪水對河床沖刷較為嚴重，現有技術中有一種軟體排，排布土工織物采用聚丙烯編織布或聚丙烯機織布制成，壓載物通常采用石塊，排布上設置有尼龍繩加強筋或加筋帶，由于采用石塊做壓載的軟體排其整體性、耐久性、經濟性和適應性較差，因此，在堤岸、河床等沖刷較為劇烈的區域需要有一種整體性好、耐久性強、經濟實用、施工方便并能適應灘地多向變形的軟體排來防護，為此，我們提出一種砂肋軟體排。

技術實現要素：

本實用新型的目的在于提供一種砂肋軟體排，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種砂肋軟體排，包括排體，所述排體的頂部設置有上層土工布層，所述排體的底部設置有底層土工布層，所述排體的內腔均勻設置有機織布層，每兩組所述機織布層之間設置有砂肋袋，所述砂肋袋的左側安裝有沖砂口，所述砂肋袋的右側安裝有出水口，所述沖砂口和出水口上均安裝有閥門，所述上層土工布層的頂部安裝有加筋帶，所述加筋帶上固定有沉子。

優選的，所述機織布層為相同的四組，所述砂肋袋為相同的三組。

優選的，所述沉子的前后平面之間與左右平面之間均開有安裝孔，所述加筋帶穿過安裝孔呈十字狀安裝在上層土工布層的頂部。

優選的，所述上層土工布層與底層土工布層均為反過濾土工布層，所述沉子為砼塊。

與現有技術相比，本實用新型的有益效果是：該實用新型在軟體排的內腔設置有砂肋袋，使用時，從沖砂口注入砂性土，設置在裝置頂部和底部的反過濾土工布層，使土粒不被水流沖走，還在裝置頂部設置了加筋帶和沉子，制作簡便、制造費用低、操作方便、施工效率高且防沖刷性能好。

附圖說明

圖1為本實用新型結構示意圖；

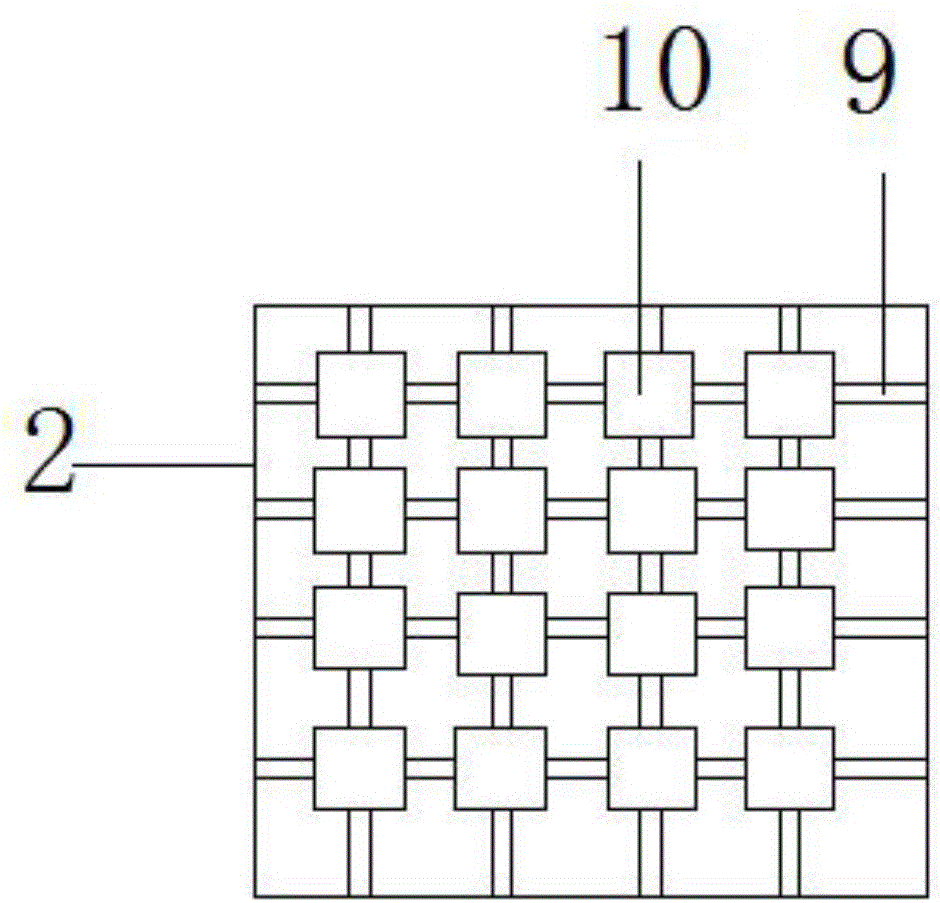

圖2為本實用新型上層土工布層結構示意圖；

圖3為本實用新型沉子結構示意圖。

圖中：1排體、2上層土工布層、3出水口、4砂肋袋、5機織布層、6底層土工布層、7閥門、8沖砂口、9加筋帶、10沉子、11安裝孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種砂肋軟體排，包括排體1，所述排體1的頂部設置有上層土工布層2，所述排體1的底部設置有底層土工布層6，所述排體1的內腔均勻設置有機織布層5，每兩組所述機織布層5之間設置砂肋袋4，所述砂肋袋4的左側安裝有沖砂口8，所述砂肋袋4的右側安裝有出水口3，所述沖砂口8和出水口3上均安裝有閥門7，所述上層土工布層2的頂部安裝有加筋帶9，所述加筋帶9上固定有沉子10。

其中，所述機織布層5為相同的四組，所述砂肋袋4為相同的三組，增強了結構的穩固定，提高了防沖刷性能，所述沉子10的前后平面之間與左右平面之間均開有安裝孔11，所述加筋帶9穿過安裝孔11呈十字狀安裝在上層 土工布層2的頂部，便于固定，使沉子10不會因為水流的沖刷而改變位置，使排體1的放置更加牢固，所述上層土工布層2與底層土工布層6均為反過濾土工布層，具有反濾作用，使覆蓋面下的土粒不被水流沖走，所述沉子10為砼塊，制作成本低，使用方便。

具體的，使用時，從沖砂口8向砂肋袋4中沖砂，水從出水口3流出，關閉閥門7，然后對排體1鋪設，沉子10固定在加筋帶9上，增加了裝置的穩固性，上層土工布層2與底層土工布層6具有反濾作用，使覆蓋面下的土粒不被水流沖走，施工效率高且防沖刷性能好，該裝置制作成本低，使用方便。

將盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
