本實用新型涉及土木工程中基礎地基排水設備領域，更具體地說，它涉及一種插板機的插管。

背景技術：

塑料排水板是高壓聚丙（乙）烯板芯同無紡布符合排水帶的簡稱，適用于淤泥及淤泥質土，沖填土等含水量較大的軟土基礎，運用排水固結法對軟基礎進行降、排水加固，用排水板作為排水通道，降排土壤中的含水量，增加土壤密實度提高軟土基礎承載力。

在施工的時候，排水板需要借助插板機來實現將排水板插入土壤內部。插板機就位后通過振動錘對準插孔位下沉，排水板從套管內穿過與端頭的錨靴相連，套管頂住錨靴將排水板插到設計入土深度，拔起套管后，錨靴連同排水板一起留在土中，然后剪斷連續的排水板，即完成一個排水孔插板操作。

但是實際施工過程中，在回拔插管的時候，排水板會隨著插管向上移動一定距離之后才能實現排水板被突然固定，插管單獨上拔的效果，因此，在實際插板時，由插管帶著插板插入土壤的深度往往需要比設計插板深度更深，而且無法做到精確插板深度的控制，這將對于工程要求較高的情形非常不利。

技術實現要素：

根據上述的缺點和不足，本實用新型的目的是提供一種結構接單，防止回帶現象的插板機插管。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種插板機的插管，包括插管的鋼套管，在鋼套管的末端設置有一錐形頭，該錐形頭相對鋼套管的一側設置有一用于固定排水板的鉤環，且該錐形頭一體設置有至少三根連接桿，所述連接桿與鋼套管之間可拆卸連接。

進一步優化為：所述鋼套管末端的端面設有與連接桿相配合的插孔，且所述插孔的深度小于連接桿的長度。

通過上述方案， 通過在鋼套管的末端設置錐形頭，且通過與錐形頭一體設置的連接桿，插入鋼套管末端端面的插孔內，從而在使用的時候，先由排水板穿入鋼套管，然后再從鋼套管的末端穿出綁緊在鉤環上，由錐形頭的一端插入土壤，插管在振動錘的作用下插入地面，當插入到設計深度之后，回拔插管，在回拔時，土壤將充滿錐形頭和鋼套管之間的空間，件錐形頭固定在土壤內，鋼套管的插孔將與錐形頭的連接桿分離，從而在回拔鋼套管的時候，與錐形頭固定的排水板也不會在鋼套管回拔過程中隨著鋼套管一起上升，實現精確插板的效果。

進一步優化為：所述連接桿上設有彈性凸起，所述彈性凸起在連接桿插入插孔之后抵觸擠壓于插孔的孔壁上。

通過上述方案， 錐形頭通過連接桿插入鋼套管的插孔之后，然后通過彈性凸起更加能夠提高錐形頭與鋼套管之間的連接穩定性。

進一步優化為：所述連接桿相對鋼套管的一端具有一層厚度為2-3mm的淬火層。

通過上述方案， 在振動錘的作用下使得插管向地面插入時，鋼套管將提供給錐形頭下壓力，此下壓力由連接桿傳遞，連接桿與鋼套管之間的受力接觸點為連接桿相對鋼套管的端部，從而通過在連接桿相對鋼套管的第一端設置一層2-3mm的淬火層，能夠增加連接桿的耐磨性。

綜上所述，通過將插管設置成鋼套管和與鋼套管拆卸連接的錐形頭，錐形頭一體設置有連接桿，且連接桿的長度設置的比插孔的深度長，從而在實現錐形頭和插管對接之后，插管與錐形頭之間會留存空間，而在此空間土壤會進入，從而將錐形頭固定埋在土壤中，方便與鋼套管的脫離，避免固定在錐形頭上的排水板被鋼套管向上帶起，實現了精確插板的效果。

附圖說明

圖1是實施例插管中鋼套管與錐形頭的組合示意圖；

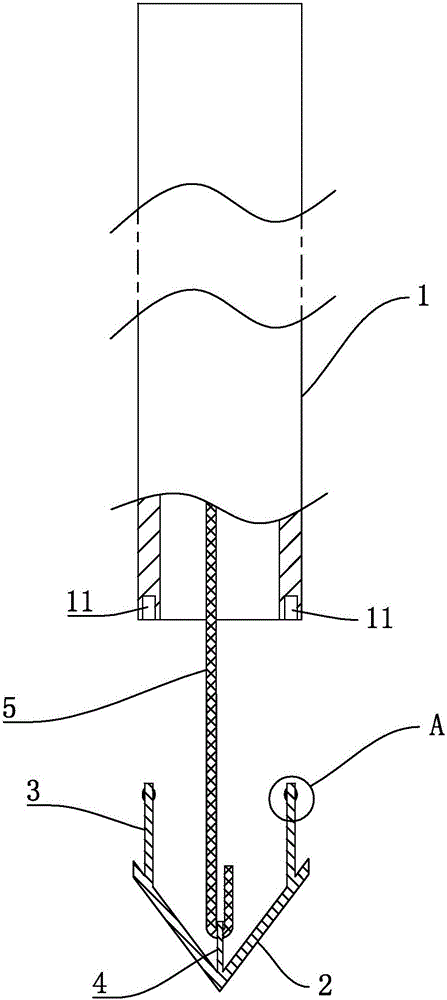

圖2是實施例插管中鋼套管與錐形頭的分開示意圖；

圖3是圖2的A部放大圖。

圖中，1、鋼套管；11、插孔；2、錐形頭；3、連接桿；31、彈性凸起；32、淬火層；4、鉤環；5、插板。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例

一種插板機的插管，參見附圖1和2，包括鋼套管1和錐形頭2，錐形頭2裝在鋼套管1的末端，在錐形頭2上一體設置有四個連接桿3，參見附圖3，連接桿3靠近端部的壁面上設置有彈性凸起31，并且在連接桿3的端部具有一層淬火層32，在鋼套管1的末端端面設置有四個與連接桿3配合插接的插孔11，并且在錐形頭2相對鋼套管1的一側具有鉤環4。

具體工作過程為：排水板從鋼套管1的頂端插入然后從末端穿出，繞過鉤環4之后實現排水板與錐形頭2之間的連接；接著通過連接桿3插入插孔11中，使得彈性凸起31與插孔11的孔壁實現擠壓，完成錐形頭2與鋼套管1的連接，此時插管為圖1的狀態；接著通過振動錘敲擊插管使得插管整體插入土壤中，插入到預設深度之后，向上回拔鋼套管1，土壤將充滿錐形頭2和鋼套管1之間的空間，件錐形頭2固定在土壤內，鋼套管1的插孔11將與錐形頭2的連接桿3分離，從而在回拔鋼套管1的時候，與錐形頭2固定的排水板也不會在鋼套管1回拔過程中隨著鋼套管1一起上升，實現精確插板5的效果。
