本實用新型屬于建筑工程技術領域，涉及一種地基，特別是一種防地面不均勻沉降的軟土地基結構。

背景技術：

我國沿海省份諸如濱海相沖擊的平原地貌較多，軟土地基較為普遍，該區域的地基土質通常都具有含水量高、壓縮性大、滲透性差、強度低和厚度不均等特點，該類軟土地基在進行工程建設前都需要進行地基處理，即先將地基挖空，設置承臺后進行回填，但是由于軟土地址的土質松散，地面極易由于沉降不均勻而發生開裂、沉陷等現象，影響建筑的穩定性。

技術實現要素：

本實用新型的目的是針對現有的技術存在上述問題，提出了一種防地面不均勻沉降的軟土地基結構，它能夠緩解軟土地基的地面不均勻沉降。

本實用新型的目的可通過下列技術方案來實現：一種防地面不均勻沉降的軟土地基結構，包括若干個承臺，其特征在于，所述軟土地基結構還包括若干個呈梅花型分布設置在承臺之間的地樁，所述承臺上設置有水平鋪設的鋼筋組件，所述鋼筋組件架設在地樁上。

在承臺之間的設置梅花型布置的地樁，能夠對承臺之間的軟土進一步進行加固，同時還能夠將荷載通過地樁的樁身向地基深處傳遞，以減少地基變形，承臺上設置鋼筋組件架設在地樁上，能夠進一步抑制地樁移位，從而起到緩解軟土地基地面不均勻沉降的作用。

在上述的防地面不均勻沉降的軟土地基結構中，所述地樁的頂部具有樁帽，所述鋼筋組件架設在樁帽上。樁帽可以增大地樁的承受面積，緩解軟土地基地面不均勻沉降的效果更好。

在上述的防地面不均勻沉降的軟土地基結構中，所述樁帽制為長方體結構。長方體結構的樁帽制作方便，且樁帽的正方形頂面與鋼筋組件的接觸面更廣，能夠更好的緩解軟土地基地面的不均勻沉降。

在上述的防地面不均勻沉降的軟土地基結構中，所述承臺呈矩形陣列排列。承臺之間均勻有序排列，更有利于梅花型分布設置的地樁均勻有序布置，更好地起到防底面不均勻沉降的作用。

在上述的防地面不均勻沉降的軟土地基結構中，所述地樁為預制管樁。管樁的施工工期較短，質量控制容易，軟土地基不易變形嗎，場地污染及噪聲較小。

在上述的防地面不均勻沉降的軟土地基結構中，相鄰的地樁之間的間距d為2.5～3m。相鄰的地樁指的是縱向相鄰或橫向相鄰的地樁，上述數值設置能夠兼顧軟土地基的建筑成本及軟土地基的防地面不均勻沉降效果。

在上述的防地面不均勻沉降的軟土地基結構中，所述鋼筋組件包括若干個相互平行的縱向鋼筋和若干個相互平行的橫向鋼筋，所述縱向鋼筋和橫向鋼筋相互垂直，且縱向鋼筋架設在橫向鋼筋的上方。鋼筋組件呈雙層雙向設置，結構強度好，不易變形，能夠更好地抑制地樁移位。同理，也可將橫向橫筋架設在縱向鋼筋的上方。

在上述的防地面不均勻沉降的軟土地基結構中，所述鋼筋組件為預制的鋼筋網片。應用預制鋼筋網片，使得工地的施工工期較短，同時縱向鋼筋和橫向鋼筋之間的連接強度更好，能夠更好地抑制地樁移位。

與現有技術相比，本實用新型具有以下的優點：

1、在承臺之間的設置梅花型布置的地樁，能夠對承臺之間的軟土進一步進行加固，同時還能夠將荷載通過地樁的樁身向地基深處傳遞，以減少地基變形；

2、鋼筋組件架設在承臺和地樁上，能夠進一步抑制地樁移位，更好地起到緩解軟土地基地面不均勻沉降的作用；

3、采用預制管樁和預制鋼筋網片，施工工期較短。

附圖說明

圖1是本實用新型的承臺和地樁的設置示意圖。

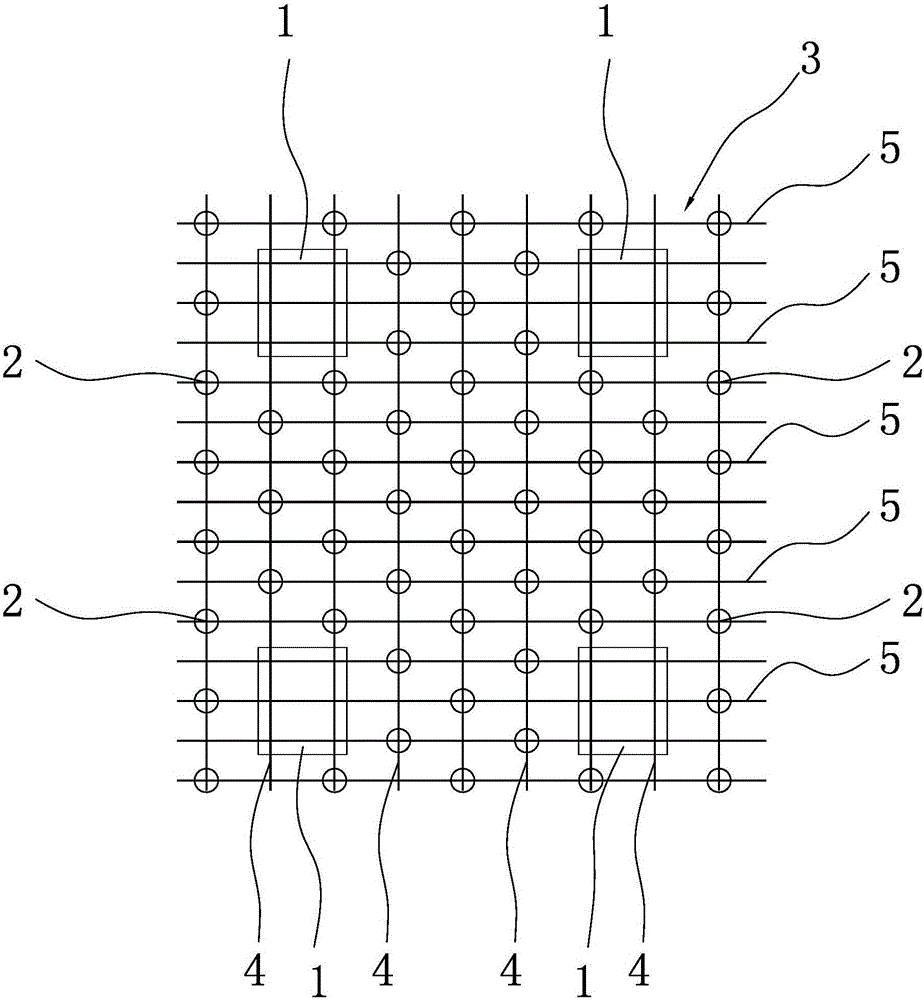

圖2是本實用新型鋪設鋼筋網片后的俯視結構示意圖。

圖3是本實用新型的剖面示意圖。

圖中，1、承臺；2、地樁；3、鋼筋組件；4、縱向鋼筋；5、橫向鋼筋；6、樁帽。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

參照圖1和圖2，本實施例為一種防地面不均勻沉降的軟土地基結構，包括若干個呈矩形陣列排列的承臺1和若干個呈梅花型分布設置在承臺1之間的地樁2，承臺1上設置有水平鋪設的鋼筋組件3，鋼筋組件3架設在地樁2上，鋼筋組件3為預制的鋼筋網片，包括若干個相互平行的縱向鋼筋4和若干個相互平行的橫向鋼筋5，縱向鋼筋4和橫向鋼筋5相互垂直，且縱向鋼筋4架設在橫向鋼筋5的上方。本實施例中的地樁2為預制管樁，相鄰的地樁2之間的間距d為2.5～3m，優選值為2.8m。本實施例在承臺1之間的設置梅花型布置的地樁2，能夠對承臺1之間的軟土進一步進行加固，同時還能夠將荷載通過地樁2的樁身向地基深處傳遞，以減少地基變形，承臺1上設置鋼筋組件3，并將鋼筋組件3架設在地樁2后再澆筑混凝土地面，能夠進一步抑制地樁2移位，從而起到緩解軟土地基地面不均勻沉降的作用。

具體結構如下，結合圖3，地樁2的頂部設置有有長方體結構的樁帽6，鋼筋組件3架設在樁帽6上。樁帽6可以增大地樁2的承受面積，便于鋼筋組件3的鋪設，并使得緩解軟土地基地面不均勻沉降的效果更好。

本實施例中的地樁2為預制管樁，相鄰的地樁2之間的間距d為2.5～3m，優選值為2.8m。本實施例在承臺1之間的設置梅花型布置的地樁2，能夠對承臺1之間的軟土進一步進行加固，同時還能夠將荷載通過地樁2的樁身向地基深處傳遞，以減少地基變形，承臺1上設置鋼筋組件3，并將鋼筋組件3架設在地樁2后再澆筑混凝土地面，能夠進一步抑制地樁2移位，從而起到緩解軟土地基地面不均勻沉降的作用。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
