本實用新型屬于建筑類的技術領域，具體涉及一種小端板樁。

背景技術：

混凝土樁是用混凝土(包括普通鋼筋混凝土、預應力混凝土)制成的樁，其常用于基礎建設工程中。

根據混凝土樁的兩端是否包括端板可以分為端板樁和無端板樁，其中端板樁的兩端分別設置有端板，且通過該端板的設置可以提高該端板樁在預應力張拉的過程中，其端板與混凝土之間的咬合力，并借此提高該端板樁在放張后預應力的損失，現有的端板樁其兩端的端板一般設為一個全覆蓋的鋼板結構，其對鋼材的消耗較大；而無端板樁由于其兩端并無設置端板，其節省了鋼材的消耗，但是隨之帶來的，該無端板樁在預應力張拉過程中，其放張后的預應力損失較大。

技術實現要素：

本實用新型的目的是，提供一種解決上述技術問題的小端板樁。

本實用新型所提供一種小端板樁，包括樁體，所述樁體內嵌裝有鋼筋籠，其中所述鋼筋籠包括環形設置的多根主筋，以及纏繞在多根主筋上的繞筋；所述樁體的兩端分別嵌裝有多個端板螺母，且所述樁體兩端的端板螺母與主筋一一對應；所述端板螺母沿其軸向方向上依次設置且彼此在連通后貫穿所述端板螺母的內螺紋孔、卡口及過孔，所述卡口呈喇叭形，并用其與主筋端部上設置 有的墩頭卡口連接；所述端板螺母在內螺紋孔的外端面上設置有一包裹內螺紋孔的端板，且所述端板在遠離端板螺母的一側端面相對于樁體外露設置。

作為本實用新型的優選方案，所述端板的橫截面呈圓形、正多邊形或者不規則多邊形。

作為本實用新型的優選方案，所述端板與端板螺母設為一體式結構。

作為本實用新型的優選方案，所述內螺紋孔的螺紋段設置在鄰近端板的一側。

由于上述技術方案的應用，本實用新型具有以下有益效果：

本實用新型的小端板樁，通過在該小端板樁中主筋的兩端分別以卡口連接的方式連接有端板螺母，其相比現有的端板樁，省卻了端板樁兩端的端板，這樣就節省了該小端板樁的鋼材使用量，且通過端板螺母的結構設置，相比現有的無端板樁，其提高了該端板螺母與混凝土之間的接觸面積，使得該小端板樁在預應力張拉的過程，增加了該端板螺母與混凝土之間的咬合力，進而減少小端板樁在放張后預應力的損失；同時，該小端板樁可用端板螺母作為兩個小端板樁接樁時的連接件，并與其它連接件配套使用，便于兩個小端板樁的接樁，且在具體施工的過程中，該小端板樁可用端板螺母來作為錘擊施工端面，起到了保護混凝土端面不受損壞的功能。

附圖說明

圖1為本實用新較佳實施例所提供的小端板樁的結構示意圖。

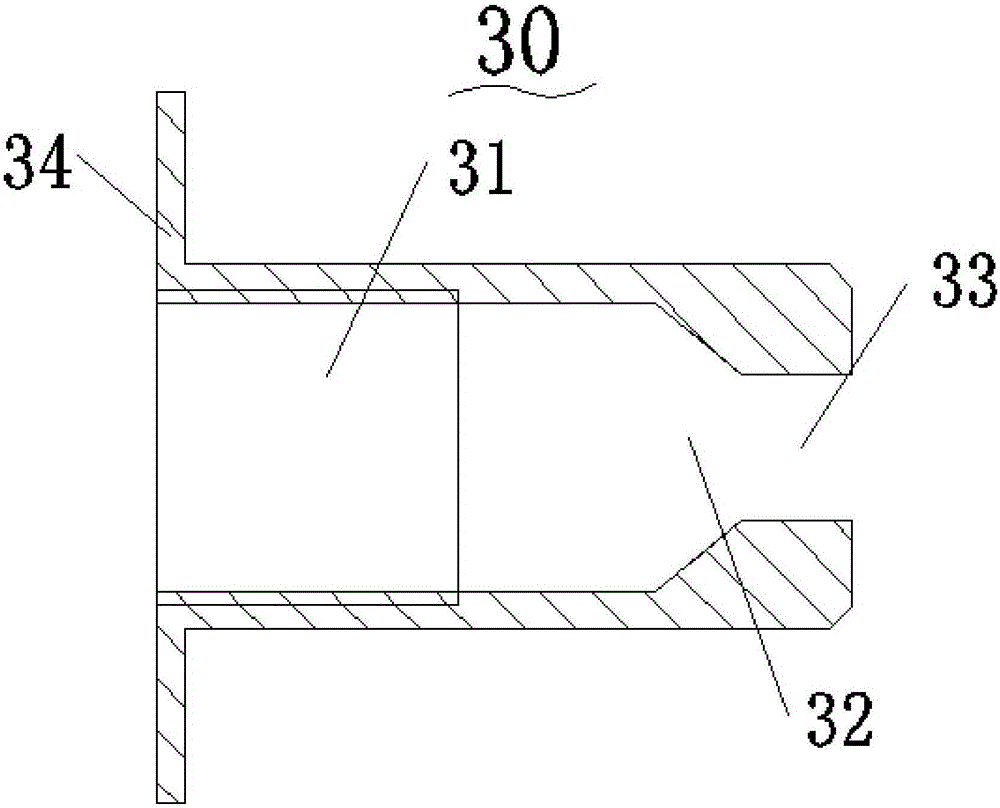

圖2為本實用新型中端板螺母的結構示意圖。

具體實施方式

以下將結合附圖對本實用新型提供的技術方案作進一步說明。

請參見圖1、圖2，本實用新型較佳實施例所提供的小端板樁100，包括樁體10，所述樁體10內嵌裝有鋼筋籠(圖未示)，其中所述鋼筋籠包括環形設置的多根主筋20，以及纏繞在多根主筋20上的繞筋(圖未示)。本實施例的小端板樁100在樁體10的兩端分別嵌裝有多個端板螺母30，且所述樁體10兩端的端板螺母30與主筋20是一一對應的，亦即，本實施例的小端板樁100中主筋20的兩端分別對應設置有一個端板螺母30。

其中，所述端板螺母30沿其軸向方向上依次設置有內螺紋孔31、卡口32及過孔33，所述內螺紋孔31、卡口32和過孔33彼此連通，且連通后軸向貫穿所述端板螺母30。所述端板螺母30在內螺紋孔31的外端面上還設置有一包裹內螺紋孔31的端板34，且所述端板34在遠離端板螺母30的一側端面相對于樁體10是外露設置的。

所述端板螺母30的卡口32設置為喇叭形，且該卡口32的大頭端與所述內螺紋孔31相連通，小頭端與所述過孔33相連通。可以理解，所述卡口32具體是與混凝土樁中主筋20兩端的墩頭進行卡口式連接的，具體地，所述端板螺母30與主筋20之間是通過卡口32喇叭狀的外形對主筋20的墩頭之間的卡接配合來實現的。

所述內螺紋孔31在該端板螺母30中，是起到與其它部件以螺紋方式進行連接的連接件的作用。具體地，裝配有端板螺母30的小端板樁100在別的小端板樁進行接樁的過程中，可用該端板螺母30用作連接件，并與其它連接件配套使用，這樣就便于了兩個混凝土樁的接樁；同時在對該小端板樁100進行張拉的過程中，也可以用該端板螺母30來作為具體對小端板樁100進行張拉 的連接部件，便于該小端板樁100的張拉作業。在本實施例中，所述內螺紋孔31的螺紋段設置在鄰近端板34的一側，亦即本實施例的端板螺母30其具體起到連接作用的螺紋段設置在該端板螺母30的端部，這符合該端板螺母30應用在混凝土樁中，具體的使用要求。

所述端板34為該端板螺母30的核心部件，其橫截面可呈圓形、正多邊形或者其它不規則多邊形。當該端板螺母30卡接在小端板樁100中主筋20的兩端，可用該端板螺母30的端板34來替代端板樁兩端原先需要設置的端板，進而起到了節省小端板樁鋼材的作用；且相比現有的無端板樁，其提高了該端板螺母30與混凝土之間的接觸面積，使得該小端板樁100在預應力張拉的過程，增加了該端板螺母30與混凝土之間的咬合力，進而減少小端板樁100在放張后預應力的損失。當然了，在預埋有該端板螺母30的混凝土樁進行具體施工的過程中，該端板螺母30可用作錘擊施工端面，以起到保護混凝土樁的混凝土端面不受損壞。在本實施例中，所述端板34與端板螺母30設為一體式結構。

以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
