本實用新型涉及一種加固裝置，具體涉及一種用于灌注樁測樁的測樁加固箍。

背景技術：

目前灌注樁測樁時需在灌注樁樁頂上做一個鋼筋混凝土樁帽，樁帽用于保護灌注樁，防止測樁時損壞灌注樁，樁帽段所用鋼筋量大，且混凝土強度增長需要一定時間，造成測樁工序時間長。測樁結束后，需要將樁帽拆除，且樁帽是一次性使用，浪費原材料。

技術實現要素：

本實用新型要解決的技術問題是目前的測樁時需要制作樁帽，工序長，浪費原料，提供一種結構簡單、使用方便，可多次使用的測樁加固箍。

為解決上述技術問題，本實用新型采用下述技術方案：一種測樁加固箍，包括鋼箍和螺栓，鋼箍兩邊設有連接板，所述的連接板為兩邊互相垂直的角鋼結構，連接板一邊固定在鋼箍上，另一邊上設有與螺栓相配合的連接孔，鋼箍與鋼箍之間通過螺栓連接。

所述的鋼箍為弧形板結構，鋼箍有兩個，所述弧形板結構的鋼箍內徑與灌注樁的外徑相配合。

所述的連接板通過鋼筋焊接在鋼箍上。

所述的鋼箍長度為400-600mm。

采用上述結構的本實用新型，省去制作樁帽的原料和時間，減少浪費，加快工作效率；本實用新型制作簡單、可以重復使用。

附圖說明

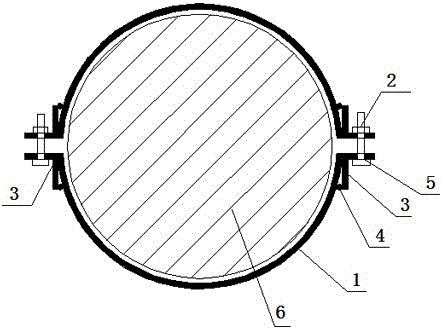

圖1是本實用新型結構示意圖；

圖2是圖1的A-A剖視結構示意圖。

具體實施方式

如圖1和圖2所示，本實用新型包括鋼箍1和螺栓2，鋼箍1兩邊設有連接板3，所述的連接板3為兩邊互相垂直的角鋼結構，連接板3一邊固定在鋼箍1上，另一邊上設有與螺栓2相配合的連接孔5，鋼箍1與鋼箍1之間通過螺栓2連接。

所述的鋼箍1為弧形板結構，鋼箍1有兩個，所述弧形板結構的鋼箍1內徑與灌注樁6的外徑相配合。

所述的連接板3通過鋼筋4焊接在鋼箍1上。

所述的鋼箍1長度為400-600mm，所述的鋼箍1長度為500mm。

本實用新型由兩個鋼箍通過螺栓連接固定。采用10mm厚鋼板根據灌注樁外徑卷制500mm高的鋼箍，連接板采用100mm等邊100mm的角鋼制作，連接板長500mm，角鋼一邊固定在鋼箍1上，另一邊均勻鉆4個直徑24mm孔，連接板與鋼箍采用焊接，角鋼與鋼箍縫隙采用Ф12的鋼筋4焊接。兩個鋼箍連接板之間通過Ф20的螺栓進行固定，在固定時連接板之間控制留有50mm空隙，確保加固灌注樁樁頭時可以進行調動。

在樁剔鑿至設計標高后，將兩個鋼箍箍在樁頂，通過螺栓將兩個鋼箍固定，固定好后采用灌漿料將鋼箍與灌注樁間縫隙填實，待灌漿料凝固后即可開始測樁施工。測樁結束后，將螺栓擰下，即可將鋼箍拆除重復利用。
