本實用新型涉及一種帶殺菌功能的座廁。

背景技術：

隨著人們生活水平的不斷提高，座廁越來越受到人們的歡迎，不但是家庭使用越來越多，公園、購物商場、公共廁所、公眾場所都用到了座廁。而且對于老人、小孩，或者身體虛弱的，或者殘疾人來說更是一種非常適用，使用非常方便，可以坐著如廁，解放雙腳，減輕腳的負擔，身體的負擔可以由座廁支撐起來。

現有的座廁包括馬桶座也稱底座，底圈和蓋板，底圈和蓋板旋轉鉸接在馬桶座上。現有的座廁的殺菌方式一般是在底座內排一顆殺菌球，在如廁后沖水時，水流沖過殺菌球后，使水迅速帶著殺菌球溶解的殺菌液一起沖廁，達到殺菌的目的。但是這樣殺菌方式存在以下缺陷：1、需要長期更換殺菌球，不方便；2、殺菌球被水溶解后，水中的殺菌濃度比較低，達不到殺菌目的；3、不能在沒有沖水的情況下殺菌。

本實用新型就是上述基礎上研發出來的。

技術實現要素：

本實用新型的目的在于克服現有技術的不足之處，提供一種可以全天24小時進行殺菌，殺菌方便，殺菌效果好，無刺激氣味帶殺菌功能的座廁。

本實用新型的目的是這樣實現的：

一種帶殺菌功能的座廁，其包括底座，座圈和蓋板，所述的底座內設有排泄腔，其特征在于排泄腔的腔壁設有紫外殺菌燈組件，所述的紫外殺菌燈組件包括與底座固定的燈座，燈座上設有紫外燈安裝腔，紫外燈安裝腔內設有紫外燈。

如上所述一種帶殺菌功能的座廁，其特征在于燈座的后側設有燈座后固定板，燈座后固定板上設有固定板孔。

如上所述一種帶殺菌功能的座廁，其特征在于紫外燈安裝腔包括塑料支架，塑料支架上設有不銹鋼板彎折成的槽，紫外燈設置在槽內，槽外側通過螺釘固定有面板，面板上開有與槽相通的孔，面板的外側設有石英玻璃面板。

如上所述一種帶殺菌功能的座廁，其特征在于底座的底部設有紫外殺菌燈安裝腔，紫外殺菌燈安裝腔的底部開口，紫外殺菌燈安裝腔的內側壁開有透光孔，紫外殺菌燈安裝腔外側壁旁邊設有與燈座后固定板配合的固定柱，固定柱上設有固定柱孔。

如上所述一種帶殺菌功能的座廁，其特征在于紫外殺菌燈組件為二組，分別設置在排泄腔后壁的兩側。

本實用新型的有益效果是：

本實用新型在排泄腔的腔壁設有紫外殺菌燈組件，紫外殺菌燈組件的紫外燈發出的紫外線光，能夠破壞微生物機體細胞中的DNA(脫氧核糖核酸)或RNA(核糖核酸)的分子結構,造成生長性細胞死亡和(或)再生性細胞死亡,達到殺菌消毒的效果，可以全天24小時進行殺菌，殺菌方便，殺菌效果好，無刺激氣味。

【附圖說明】

圖1本實用新型的座廁的結構圖；

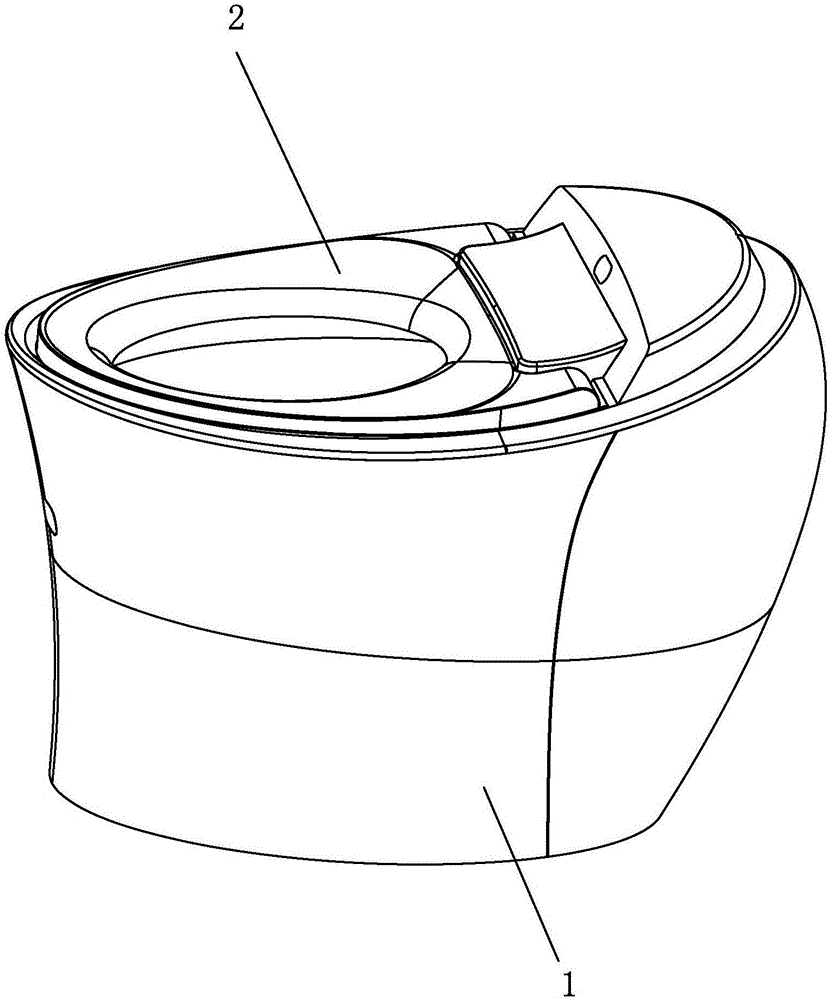

圖2是座廁的底座與底圈的結構圖；

圖3是本實用新型座廁的內部結構圖；

圖4是圖3的俯視圖；

圖5是底座上部的仰視圖；

圖6是紫外殺菌燈組件的結構圖；

圖7是紫外殺菌燈組件的結構圖。

【具體實施方式】

下面結合附圖對本實用新型作進一步說明：

一種帶殺菌功能的座廁，其包括底座1，座圈2和蓋板3，所述的底座1內設有排泄腔4，排泄腔4的腔壁設有紫外殺菌燈組件5，所述的紫外殺菌燈組件5包括與底座1固定的燈座51，燈座51上設有紫外燈安裝腔52，紫外燈安裝腔52內設有紫外燈53。本實用新型的紫外燈53發出的紫外線光，能夠破壞微生物機體細胞中的DNA(脫氧核糖核酸)或RNA(核糖核酸)的分子結構,造成生長性細胞死亡和(或)再生性細胞死亡,達到殺菌消毒的效果。

本實用新型的紫外燈安裝腔52包括塑料支架521，塑料支架521上設有不銹鋼板彎折成的槽522，槽522為一長方體形狀的槽，其長度與紫外燈53的長度相近，可使紫外燈53設置在槽522內，槽522 外側通過螺釘固定有面板523，面板523上開有與槽522相通的孔524，面板523的外側設有石英玻璃面板525。

面板523可以是不銹鋼材料制成，石英玻璃面板525可以防水濺到紫外燈上，紫色鍍膜外觀上漂亮，從外面看不到內面，石英玻璃能讓紫外線穿透。

如圖5所示，本實用新型在燈座51的后側設有燈座后固定板54，燈座后固定板54上設有固定板孔541，底座1的底部設有紫外殺菌燈安裝腔11，紫外殺菌燈安裝腔11的底部開口12，紫外殺菌燈安裝腔11的內側壁開有透光孔13，紫外殺菌燈安裝腔11外側壁旁邊設有與燈座后固定板54配合的固定柱14，固定柱14上設有固定柱孔141。螺絲穿過固定板孔541固定在固定柱孔141內。

本實用新型的紫外殺菌燈組件5的數量為二組，分別設置在排泄腔4后壁的兩側。本實用新型的紫外殺菌燈組件5的數量也可以是四組，前后各二組。

本實用新型可以是底座1上還設有控制紫外燈53工作的控制開關。

本實用新型還可以是在座圈上設有感應開關，人離開座圈后，蓋板關閉后，紫外燈53才可以正常工作。

本實用新型還可以是設有遙控開關或手機APP開關，通過遙控開關或手機APP開關控制紫外燈53工作。
