本實用新型涉及一種防洪設備技術，具體是一種可拆卸移動式防洪閘，是一種可以組裝，方使拆卸，可移動的防洪閘。適用于斷水閘門，防洪閘門，隔離擋墻，是一種新型的防洪疏水設備，具有非常強的實用性，在防洪特別是城市雨洪的防治中具有重要的作用。

背景技術：

洪水是一種常見的自然災害，給人們的生活生產帶來非常大的危害，近年來，城市雨洪也經常發生，它嚴重地影響了城市人們的生活，甚至給市民的生命財產造成重大損失。防治城市雨洪成為現時生活中一項重要任務。為了堵住和疏導洪水，需要一種閘門。現有的閘門大多是固定在一個河道、水閘或水渠中，需要較長的時間建造，不能移動，不能臨時在需要的地方設置。而防洪工作中，特別是在城市防洪工作中，常常需要臨時在涵洞內、隧道里、橋洞中、街道、門口、過街通道、地鐵口或建筑物之間臨時搭起擋水閘墻，防止洪水進入或迅速排除積水。長期以來，這種情況下大都是使用各種木板、木料、砂袋等物品來搭建，往往費時費力很難達到需要的效果。因此，非常需要提出一種新型的，靈活拆卸，方便組裝，移動性很強的防洪閘。

技術實現要素：

本實用新型的目的是為了解決上述技術問題，提出一種可拆卸移動式防洪閘，該防洪閘采用單元模塊設計，設有多塊閘板，靈活組裝的閘框和穩固的支撐，密閉性好，可形成多元化的隔斷區域。具有結構完善，安裝迅速，拆卸靈活，可移動性好，抗水壓能力強，重量輕，使用方便，維護簡單，操作簡便，能重復使用，便于運輸和儲存諸多優點。

本實用新型的目的是通過以下技術方案實現的：

一種可拆卸移動式防洪閘，設有閘框和閘板，其特征是：是由可拆卸閘框、斜支撐、水平支撐和活動閘板組成；所述可拆卸閘框是由兩個矩形鋼管通過直板焊接連接而成，上面設有提手；可拆卸閘框垂直安裝在地面上，通過螺栓連接，中間墊有橡膠墊；所述斜支撐為矩形鋼管，上面設有提手，水平支撐為矩形鋼管焊接兩塊耳板與斜支撐和其下方的絲桿組件連接，上面設有提手；斜支撐通過安裝在閘框上的斜支撐支座鉸接，水平支撐與可拆卸閘框通過安裝在該閘框上的支座鉸接；斜支撐與水平支撐鉸接連接，設置在閘框的背水側，通過絲桿組件放置在地面上，通過調節絲桿螺母保持水平，絲桿組件可調整高度，使支撐與地面緊密接觸，達到支撐的目的；可拆卸閘框、斜支撐和水平支撐采用三鉸點連接，容易拆卸，所有零部件材質均為不銹鋼。所述活動閘板至少為一塊，設置在所述可拆卸閘框中間，活動閘板上設有提手，方便拆裝。

本實用新型進一步完善和實施的補充方案是：

本防洪閘還設有固定閘框，是用不銹鋼板折彎并經氬弧焊接而成的槽型固定閘框，用膨脹螺釘垂直固定在防洪閘兩側的水泥墻上，在固定閘框與水泥閘門框體之間設有二次澆注槽。

在防洪閘的底部還設有底座，該底座為水泥澆注，可拆卸閘框通過螺栓連接在底座上，中間墊有橡膠墊。

所述活動閘板為中空鋁合金異型材并排粘合拼接而成的平板狀閘板，在閘板的兩側邊設有側密封條，外面包有由鋁合金槽型材料制成的縱向邊槽，該邊槽與閘板經氬弧焊焊接在一起，側面設有進水孔，在所述邊槽的背水側面設有彈簧片，另一面設有密封膠條；在每塊下活動閘板的上沿設有海綿條，在閘板上設有提手。

所述可拆卸閘框頂部安裝有下壓螺栓，保證每塊閘板之間的緊密性和密封性；可拆卸閘框的背水側設有側壓螺栓，保證閘板上密封圈與閘框之間的緊密結合。

所述可拆卸閘框由多節伸縮節構成，在伸縮節的連接處設有密封圈和固定螺栓。所述活動閘板橫向由多節伸縮節構成，在伸縮節連接處設有密封圈和固定螺栓。該種結構可方便地解決不同寬度和不同水深的現場設置安裝防洪閘的問題，只是需要的可拆卸閘框和支撐稍多一些。

在所述活動閘板的向水側下部設有防水設置的壓力傳感器、信號發射器和電池，壓力傳感器與信號發射器進行壓力信號傳輸連接，該信號發射器與另外設置的信號接收器、報警器和控制器進行無線信號傳輸連接。當防洪閘承受壓過大，超過閘體設計承壓力，或者，因閘體被沖壞和損毀而水壓過小時，壓力傳感器、信號發射器、信號接收器、報警器和控器就會將相關情況的信號發出，并發出報警，保證防洪閘的安全，也保證了城市洪區市民的安全。

本實用新型的有益效果：

本實用新型適用于斷水閘門，防洪閘門，隔離擋墻，節約建筑物占地，結構完善，可移動功能，抗水壓能力強，重量輕，使用方便，維護簡單且操作簡單，安裝迅速，拆裝方便、能重復使用，便于運輸、儲存。采用單元模塊設計，密閉性好，可形成多元化的隔斷區域，而快速排澇。該產品特別適用城市街道、門口、地下通道口、建筑物等處防洪。還可適用于硬質堤壩的加高，防止漫堤。更適合現代化的道路、立交橋、高低不同的層樓及其他建筑物，有利于現代化的城市管理和快速有效地防洪排澇。

附圖說明

圖1是本實用新型的立體結構示意圖；

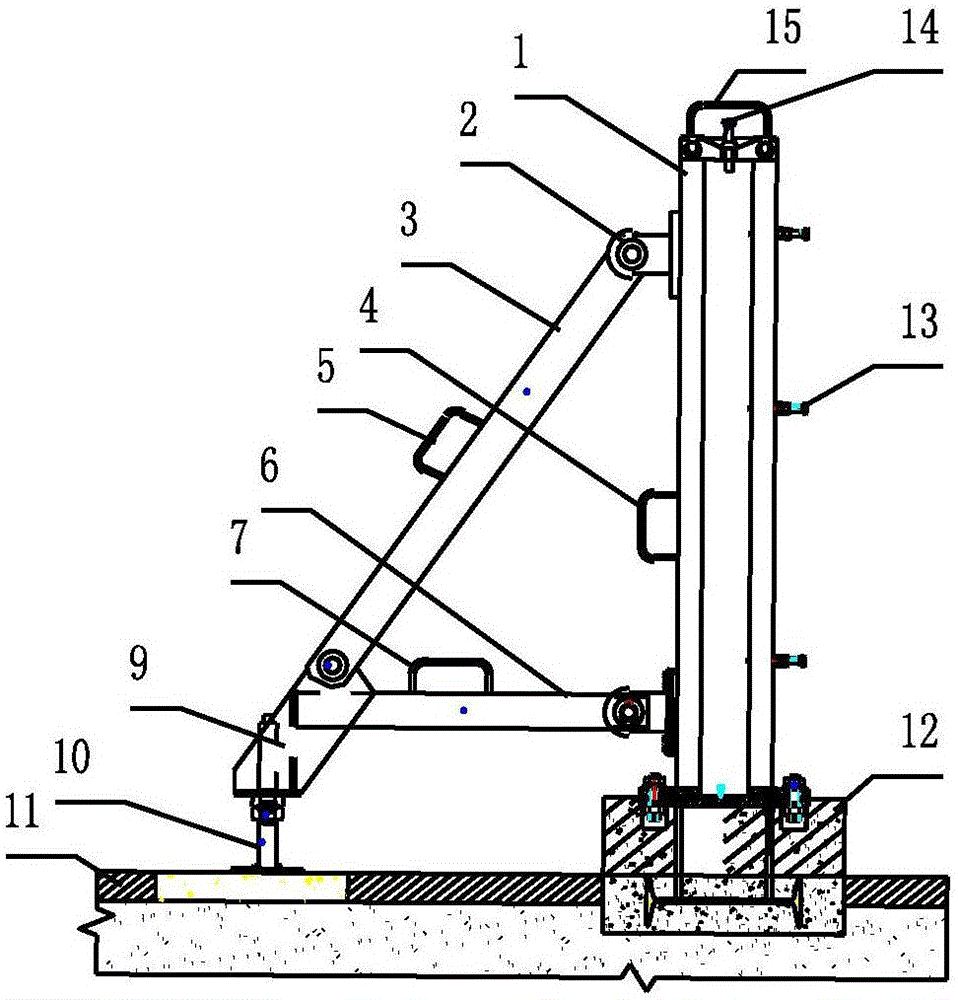

圖2是本實用新型的可拆卸閘框和支撐的結構示意藍圖；

圖3是本實用新型的閘板的結構示意圖；

圖4是圖3的B－B截面結構示意圖；

圖5是圖3的A－A截面結構示意圖。

具體實施方式

下面結合實施例和附圖進一步說明本實用新型：

實施例1：參見附圖1－5，一種可拆卸移動式防洪閘，是由可拆卸閘框1、斜支撐3、水平支撐6和活動閘板16組成；所述可拆卸閘框是由兩個矩形鋼管通過直板焊接連接而成，上面設有提手4、15；可拆卸閘框垂直安裝在地面上，通過螺栓連接，中間墊有橡膠墊；所述斜支撐為矩形鋼管，上面設有提手5，水平支撐為矩形鋼管焊接兩塊耳板9與斜支撐和其下方的絲桿組件10連接，上面設有提手7；斜支撐通過安裝在可拆卸閘框上的斜支撐支座鉸接，水平支撐與可拆卸閘框通過安裝在該閘框上的支座鉸接；斜支撐與水平支撐鉸接連接，設置在可拆卸閘框的背水側，通過絲桿組件放置在地面11上，通過調節絲桿螺母保持水平，絲桿組件可調整高度，使支撐與地面緊密接觸；可拆卸閘框、斜支撐和水平支撐采用三鉸點連接，容易拆卸，所有零部件材質均為不銹鋼；所述活動閘板至少為一塊，設置在所述可拆卸閘框中間，活動閘板上設有提手17、18；所述活動閘板為中空鋁合金異型材19并排粘合拼接而成的平板狀閘板，在閘板的兩側邊設有側密封條23，外面包有由鋁合金槽型材料制成的縱向邊槽22，該邊槽與閘板經氬弧焊焊接在一起，側面設有進水孔20，在所述邊槽的背水側面設有彈簧片21，另一面設有密封膠條24；在每塊下閘板的上沿設有海綿條；所述可拆卸閘框頂部安裝有下壓螺栓14，保證每塊活動閘板之間的緊密性和密封性；可拆卸閘框的背水側設有側壓螺栓13，保證活動閘板上密封圈與閘框之間的緊密結合。

實施例2：參見附圖1，一種可拆卸移動式防洪閘，在時間和場地允許的情況下，本防洪閘還設有固定閘框，是用不銹鋼板折彎并經氬弧焊接而成的槽型固定閘框，用膨脹螺釘垂直固定在防洪閘兩側的水泥閘門框體上，在固定閘框與水泥閘門框體之間設有二次澆注槽。在防洪閘的底部還設有底座12，該底座為水泥澆注，可拆卸閘框通過螺栓連接在底座上，中間墊有橡膠墊。當時間和場地不允許的情況下，所述固定閘框和底座可以用木板、砂袋、磚石來代替，使可拆卸閘框和支撐能穩固地安裝在現場，并能有效地堵水即可。其他結構與實施例1所述相同，不再贅述。

實施例3：一種可拆卸移動式防洪閘，所述可拆卸閘框1由2節伸縮節構成，在伸縮節的連接處設有密封圈和固定螺栓。所述活動閘板16橫向由2節伸縮節構成，在伸縮節連接處設有密封圈和固定螺栓。在活動閘板的伸縮節處也設置了可拆卸的閘框。在所述活動閘板的向水側下部設有防水設置的壓力傳感器、信號發射器和電池，壓力傳感器與信號發射器進行壓力信號傳輸連接，該信號發射器與另外設置的信號接收器、報警器和控制器進行無線信號傳輸連接。其他結構與實施例1所述相同，不再贅述。

應該指出：在不改變本專利的基本結構的前提下，大同小異改變的技術方案也應屬于本專利的保護范圍，其產品也應屬于侵權產品。
