本實用新型涉及空氣制水領域，特別是一種高效利用蒸餾的空氣制水裝置。

背景技術：

現如今大多地方都缺水，為水資源的缺乏而感到苦惱，并且家中飲用的自來水中細菌多，因此設計一種高效利用蒸餾的空氣制水裝置很有必要，能在空氣中制水，及時在沙漠中也可以制水，而且對水進行殺菌。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種高效利用蒸餾的空氣制水裝置。

實現上述目的本實用新型的技術方案為，一種高效利用蒸餾的空氣制水裝置，包括矩形箱體,所述矩形箱體上表面一側加工有圓形開口，所述圓形開口上設有與之相匹配的空心管，所述空心管內設有強力風機，所述矩形箱體內且位于圓形開口處設有蒸餾器，所述蒸餾器下表面設有出水口，所述矩形箱體內且位于蒸餾器下表面設有收集槽，所述收集槽下表面中心處加工有開口，所述開口處設有一號導水管，所述矩形箱體內且位于收集槽下設有蓄水桶，所述蓄水桶上表面設有進水口，所述進水口與一號導水管固定連接，所述一號導水管內設有活性炭過濾層，所述蓄水桶內設有液位傳感器，所述蓄水桶側表面設有多個紫外殺菌燈，所述蓄水桶下表面設有一組出水口A，所述矩形箱體下表面設有一組開口A，所述出水口A與開口A通過二號導水管固定連接，所述矩形箱體側表面設有安裝盒，安裝盒內設有安裝板，所述安裝板上設有控制器、定時器和無線模塊，所述矩形箱體側表面設有電接口，所述控制器輸入端通過導線與定時器、液位傳感器和電接口電性相連，所述控制器輸出端通過導線與強力風機、蒸餾器和紫外殺菌燈電性相連。

所述蓄水桶為透明材質。

所述控制器型號為MAM-200。

所述空心管上設有保護網。

所述二號導水管處設有電磁閥。

所述多個紫外殺菌燈數量為4-8個。

利用本實用新型的技術方案制作的一種高效利用蒸餾的空氣制水裝置，本裝置操作簡單，新穎性強，能快速制水，并且有效的殺菌，適合推廣。

附圖說明

圖1是本實用新型所述一種高效利用蒸餾的空氣制水裝置的結構示意圖；

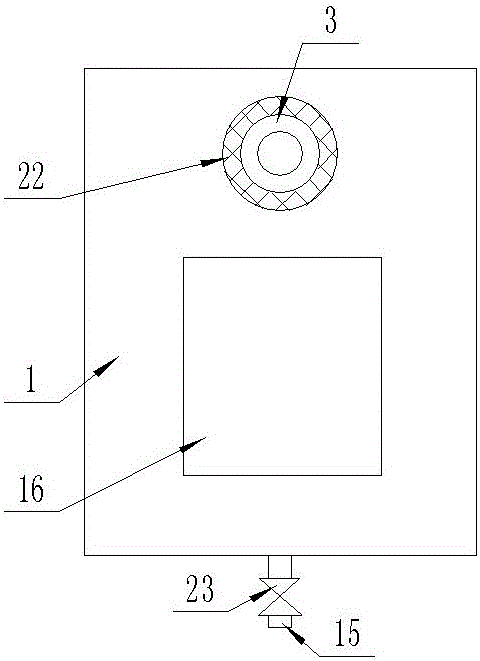

圖2是本實用新型所述一種高效利用蒸餾的空氣制水裝置的側視圖；

圖中，1、矩形箱體；2、圓形開口；3、空心管；4、強力風機；5、蒸餾器；6、出水口；7、收集槽；8、開口；9、一號導水管；10、蓄水桶；11、進水口；12、活性炭過濾層；13、液位傳感器；14、紫外殺菌燈；15、二號導水管；16、安裝盒；17、安裝板；18、控制器；19、定時器；20、無線模塊；21、電接口；22、保護網；23、電磁閥；24、出水口A；25、開口A。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-2所示，一種高效利用蒸餾的空氣制水裝置，包括矩形箱體（1）,所述矩形箱體（1）上表面一側加工有圓形開口（2），所述圓形開口（2）上設有與之相匹配的空心管（3），所述空心管（3）內設有強力風機（4），所述矩形箱體（1）內且位于圓形開口（2）處設有蒸餾器（5），所述蒸餾器（5）下表面設有出水口（6），所述矩形箱體內且位于蒸餾器（5）下表面設有收集槽（7），所述收集槽（7）下表面中心處加工有開口（8），所述開口處設有一號導水管（9），所述矩形箱體（1）內且位于收集槽（7）下設有蓄水桶（10），所述蓄水桶（10）上表面設有進水口（11），所述進水口（11）與一號導水管（9）固定連接，所述一號導水管（9）內設有活性炭過濾層（12），所述蓄水桶（10）內設有液位傳感器（13），所述蓄水桶（10）側表面設有多個紫外殺菌燈（14），所述蓄水桶（10）下表面設有一組出水口A（24），所述矩形箱體（1）下表面設有一組開口A（25），所述出水口A（24）與開口A（25）通過二號導水管（15）固定連接，所述矩形箱體（1）側表面設有安裝盒（16），安裝盒（16）內設有安裝板（17），所述安裝板（17）上設有控制器（18）、定時器（19）和無線模塊（20），所述矩形箱體（1）側表面設有電接口（21），所述控制器（18）輸入端通過導線與定時器（19）、液位傳感器（13）和電接口（21）電性相連，所述控制器（18）輸出端通過導線與強力風機（4）、蒸餾器（5）和紫外殺菌燈（14）電性相連；所述蓄水桶（10）為透明材質；所述控制器（18）型號為MAM-200；所述空心管（3）上設有保護網（22）；所述二號導水管（15）處設有電磁閥（23）；所述多個紫外殺菌燈（14）數量為4-8個。

本實施方案的特點為，矩形箱體上表面一側加工有圓形開口，圓形開口上設有與之相匹配的空心管，空心管內設有強力風機，矩形箱體內且位于圓形開口處設有蒸餾器，蒸餾器下表面設有出水口，矩形箱體內且位于蒸餾器下表面設有收集槽，收集槽下表面中心處加工有開口，開口處設有一號導水管，矩形箱體內且位于收集槽下設有蓄水桶，蓄水桶上表面設有進水口，進水口與一號導水管固定連接，一號導水管內設有活性炭過濾層，蓄水桶內設有液位傳感器，蓄水桶側表面設有多個紫外殺菌燈，蓄水桶下表面設有一組出水口A，矩形箱體下表面設有一組開口A，出水口A與開口A通過二號導水管固定連接，矩形箱體側表面設有安裝盒，安裝盒內設有安裝板，安裝板上設有控制器、定時器和無線模塊，矩形箱體側表面設有電接口，控制器輸入端通過導線與定時器、液位傳感器和電接口電性相連，控制器輸出端通過導線與強力風機、蒸餾器和紫外殺菌燈電性相連，本裝置操作簡單，新穎性強，能快速制水，并且有效的殺菌，適合推廣。

在本實施方案中，首先控制器開啟，整個裝置啟動。型號為MAM-200控制器的輸入端通過導線控制定時器和液位傳感器的運行，型號為MAM-200控制器的輸出端通過導線控制強力風機、蒸餾器和紫外殺菌燈的運行。通過電接口接通電源。當整個裝置啟動后通過無線模塊與遙控器相連進行遙控。此時強力風機啟動并將空氣吹入蒸餾器內，蒸餾器將空氣冷卻形成水滴自出水口落入收集槽內，水再自開口經過活性炭過濾層的過濾順著一號導水管流到蓄水桶。定時器用來定時到時間提醒操作者對水進行收集。液位傳感器用來測量水位，紫外殺菌燈能對水進行殺菌。開啟電磁閥水自二號導水管流出并進行收集。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
