本實用新型涉及一種馬桶，尤其涉及一種升降式簡易馬桶。

背景技術：

目前市場上的廁所潔具主要分為馬桶和蹲便池，兩者無法結合使用，而且馬桶占地面積大，不利于節約空間，蹲便池也有深坑不方便在上面行走。如能研發出一種需要坐馬桶則升降起來形成馬桶，需要蹲便池，開蓋即可解手的產品則可大大滿足人們需求。馬桶升降結構若采用液壓桿升降，則下壓關閉過程比較吃力，需要很大的壓力才能踩壓下去，開啟時又比較緩慢。電動氣動控制馬桶的成本又太高，安裝時又需要改變電源線路，不利于推廣普及。若對現有蹲坑池進行改造，需要對現有蹲坑池進行拆除才能進行改造，改造費用也很高，改造對廁所防水也是一種潛在隱患，十分不方便。

技術實現要素：

本實用新型的目的就在于提供一種解決了上述問題的升降式簡易馬桶。

為了實現上述目的，本實用新型采用的技術方案是：一種升降式簡易馬桶，包括馬桶本體，所述馬桶本體主要由蓋板、坐板和底板組成，所述蓋板上設有折疊翻蓋，所述坐板與底板之間設有起升降支撐作用的彈簧伸縮撐桿，所述彈簧伸縮撐桿有四根，其中兩根彈簧伸縮撐桿十字交叉設置于馬桶本體左側，剩余兩根彈簧伸縮撐桿十字交叉設置于馬桶本體右側。

作為優選，所述彈簧伸縮撐桿主要由伸縮桿、壓縮彈簧、管筒組成，所述伸縮桿上端與管筒下端分別設有鉸鏈支座，并通過鉸鏈支座分別與坐板、底板轉動連接，所述伸縮桿套裝于管筒內，所述伸縮桿下端與管筒上端之間設有鎖緊結構，所述壓縮彈簧位于管筒內，壓縮彈簧一端設置于伸縮桿下端，另一端固定于管筒下端。

作為優選，所述鎖緊結構主要由定位套管套、頂針和兩顆鋼珠組成，在伸縮桿下端的端頭內縱向開設有方便頂頭進退的縱向孔槽，在縱向孔槽兩側對稱開設有兩個放置鋼珠的橫向孔槽，所述頂針前端設有在頂針伸進時將兩顆鋼珠向兩側排擠的頂頭，所述管筒上端開設有與橫向孔槽對應的鋼珠卡孔，鋼珠卡孔處開設有方便鋼珠下滑的下滑口，所述鋼珠卡孔上設有可拆卸的堵頭，所述伸縮桿與管筒之間通過鋼珠卡孔內的鋼珠進行鎖緊。

作為優選，所述鋼珠卡孔有多個且延管筒長度方向呈二排對向等距分布，所述管筒上套裝有可活動的定位套管，所述定位套管套裝于一對鋼珠卡孔的外部，所述管筒上延其長度方向還開設有一排等距螺孔，所述定位套管上開設有一個與等距螺孔相匹配的定位螺孔，所述伸縮桿表面延其長度方向開設有限位槽，所述伸縮桿、定位套管、管筒之間設有起限位作用的限位螺釘，所述限位螺釘從定位螺孔和等距螺孔插入限位槽內。

作為優選，所述管筒與伸縮桿套裝處還設有多顆減小摩擦系數的滾珠。

作為優選，所述管筒內均設有的鋼繩b，所述底板上設有拉動鋼繩b的拉動裝置，所述鋼繩b一端固定在頂針尾端，另一端再穿過壓縮彈簧與拉動裝置連接.

作為優選，所述拉動裝置主要由踏板、齒條和U形輪組成，所述鋼繩b纏繞于U形輪上，所述U形輪上設有與齒條前端嚙合的齒輪，所述底板上開設有與踏板相匹配的開口，所述踏板一端與底板轉動連接，踏板中部與齒條尾部之間設有連接桿，所述連接桿兩端分別與踏板、滑塊轉動連接，所述踏板下方沿其長度方向設有齒條滑槽，所述齒條位于齒條滑槽內。

作為優選，所述底板由上部蹲板和下部底板組成，所述上部蹲板上設有控制踏板開關的鎖卡和圓頭開關，所述圓頭開關通過鋼繩c拉動鎖卡開關，所述齒條和U形輪位于上部蹲板和下部底板之間。

作為優選，所述坐板由硅膠坐墊和坐墊撐板組成，所述蓋板內側設有與硅膠坐墊相匹配的凹槽，所述坐板下方設有可折疊的硅膠擋板，所述硅膠擋板繞坐板邊緣一周設置。

作為優選，所述底板內設有對馬桶進行內部清洗的清洗水管，所述清洗水管上設有常閉水閥和調節開關，所述常閉水閥與蓋板之間設有控制其開關的鋼繩a，所述清洗水管通過連接頭與外部水源連通。

與現有技術相比，本實用新型的優點在于：本實用新型結構簡單，采用鋼繩聯動控制，使用操作十分方便，而且成本低廉,利于制造推廣使用，且安裝改造十分簡單方便。

附圖說明

圖1為本實用新型整體結構示意圖；

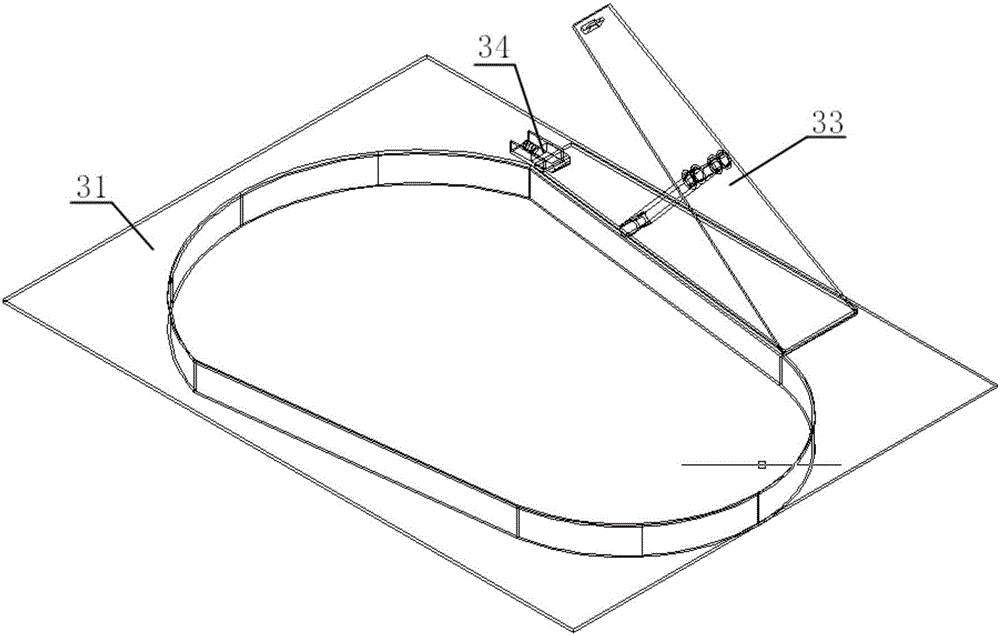

圖2為本實用新型上部蹲板結構示意圖；

圖3為本實用新型下部底板結構示意圖；

圖4為本實用新型彈簧伸縮撐桿結構示意圖；

圖5為本實用新型伸縮桿的結構示意圖；

圖6為本實用新型伸縮桿鎖緊結構的分解圖。

圖中：1.蓋板、11.折疊翻蓋；2.坐板、21.硅膠坐墊、22.坐墊撐板；3.底板、31.上部蹲板、32.下部底板、33.踏板、34.鎖卡、35.鋼繩c、36.U形輪、37.齒條、38.圓頭開關、39.齒條滑槽；4.彈簧伸縮撐桿、41.頂針、42.鋼繩b、43.滾輪、44.伸縮桿、45.管筒、46.定位套管、47.限位螺釘、48.限位槽、49.壓縮彈簧；5.清洗水管；6.硅膠擋板；7.鋼繩a；8.橫向孔槽；9.鋼珠卡孔；10.鋼珠；11.堵頭；12.螺孔。

具體實施方式

下面將對本實用新型作進一步說明。

實施例：參見圖1至圖6，一種隱藏式馬桶，包括馬桶本體，所述馬桶本體主要由蓋板1、坐板2和底板3組成，在蹲便池上安裝時，可直接將底板3固定粘接在蹲便池上即可，安裝改造十分方便，所述蓋板1上設有折疊翻蓋11，折疊翻蓋11前端設有磁石，折疊通過磁石吸附在蓋板1上。使用蹲便時，用腳推動翻蓋，翻蓋折疊起來露出下面的蹲便池，即可使用；使用馬桶時，利用彈簧伸縮撐桿4將坐板2升起，即可使用，所述坐板2與底板3之間設有起升降支撐作用的彈簧伸縮撐桿4，所述彈簧伸縮撐桿4有四根，其中兩根彈簧伸縮撐桿4十字交叉設置于馬桶本體左側，剩余兩根彈簧伸縮撐桿4十字交叉設置于馬桶本體右側，交叉設置方便折疊升降，提高支撐性能。

所述彈簧伸縮撐桿4主要由伸縮桿44、壓縮彈簧49、管筒45組成，所述伸縮桿44上端與管筒45下端分別設有鉸鏈支座，并通過鉸鏈支座分別與坐板2、底板3轉動連接，鉸鏈支座固定于坐板2或底板3上，所述伸縮桿44套裝于管筒45內，所述伸縮桿44下端與管筒45上端之間設有鎖緊結構，所述壓縮彈簧49位于管筒45內，壓縮彈簧49一端固定于伸縮桿44下端的頂針41上，另一端固定于管筒45下端。所述伸縮桿44下端與管筒45上端之間設有鎖緊結構，鎖緊結構主要由定位套管46、頂針41和兩顆鋼珠10組成，所述伸縮桿44與管筒45之間通過鋼珠卡孔9內的鋼珠10進行鎖緊，在伸縮桿44下端的端頭內縱向開設有方便頂頭進退的縱向孔槽，頂頭在縱向卡槽內上下移動，頂頭上還設卡條，在頂槽下移到縱向孔槽末端時與伸縮桿44卡死，避免卡針41脫離，在縱向孔槽兩側對稱開設有兩個放置鋼珠10的橫向孔槽8，所述頂針41前端設有在頂針41伸進時將兩顆鋼珠10向兩側排擠的頂頭，所述管筒45上端開設有與橫向孔槽8對應的鋼珠卡孔9，鋼珠卡孔9處開設有方便鋼珠10下滑的下滑口，方便伸縮桿44的回縮，所述鋼珠卡孔9上設有可拆卸的堵頭11，所述堵頭11與管筒45螺紋連接，方便使用，將堵頭11取下后留出鋼珠10所需的鋼珠卡孔9，將定位套管46移動到該鋼珠卡孔9擋住，避免鋼珠10彈出，當鋼珠10進入該鋼珠卡孔9時即被卡住。

開啟時，壓縮彈簧49伸展開，推動頂針41，頂針41又頂著鋼珠10并推著伸縮桿44上升伸長，并將坐板2與蓋板1撐起，同時伸縮桿44被定位套管46上所設限位螺釘47擋住，避免伸縮桿44彈出，鋼珠10被頂針41頂進管筒45上的鋼珠卡孔9，伸縮桿44和管筒45之間通過鋼珠10固定在一起，形成鎖緊狀態，從而使坐板2高度固定，關閉時，鋼繩b42拉動頂針41，鋼珠10滾入伸縮桿44內，伸縮桿44與管筒45失去連接，伸縮桿44又可以自由回縮至管筒45內。

所述鋼珠卡孔9有多個，且延管筒45長度方向呈二排對向等距分布，所述管筒45上套裝有可活動的定位套管46，所述定位套管46套裝于鋼珠卡孔9外部，所述管筒45上延其長度方向還開設有一排等距螺孔12，所述定位套管46上開設有一個與等距螺孔12相匹配的定位螺孔，所述伸縮桿44表面延其長度方向開設有限位槽48，所述伸縮桿44、定位套管46、管筒45之間設有起限位作用的限位螺釘47，所述限位螺釘47從定位螺孔和等距螺孔12插入限位槽48內，限位螺釘47起固定伸縮桿44、定位套管46、管筒45的作用。

多個鋼珠卡孔9可根據高度需要，選取的管筒45上的一對鋼珠卡孔9并取出堵頭11，將不工作的鋼珠卡孔9用堵頭11堵住，把定位套管46滑動到該對鋼珠卡孔9處，通過限位螺釘47與管筒45固定，以此確定鎖緊位置，實現調節彈簧伸縮撐桿4鎖緊后的長度，達到控制坐板2高度的目的。所述管筒45與伸縮桿44套裝處還設有多顆減小摩擦系數的滾珠。

所述管筒45內均設有的鋼繩b42，所述底板3上設有拉動鋼繩b42的拉動裝置，所述鋼繩b42一端固定在頂針41尾端，另一端再穿過壓縮彈簧49與拉動裝置連接，管筒45內均設有鋼繩b42有利于拉動時均勻施力，方便回縮時四根支撐桿同時勻速回縮。在管筒45下端還設有起導向和減少摩擦作用的滾輪43，防止鋼繩b42被磨壞。

當拉動裝置拉動鋼繩b42時，壓縮彈簧49壓縮伸縮桿44回縮，坐板2與蓋板1下降，當拉動裝置松開鋼繩b42時，壓縮彈簧49張開，伸縮桿44回縮坐板2與蓋板1上升。

所述拉動裝置主要由踏板、齒條37和U形輪36組成，U形輪36上開設有四條環形U槽，所述鋼繩b42纏繞于U形輪36上，所述U形輪36上設有與齒條37前端嚙合的齒輪，所述底板3上開設有與踏板相匹配的開口，所述踏板一端與底板3轉動連接，踏板中部與齒條37尾部之間設有連接桿，所述連接桿兩端分別與踏板、滑塊轉動連接，所述踏板下方沿其長度方向設有齒條滑槽39，所述齒條37位于齒條滑槽39內，所述滑槽內還設有橫向的滾柱，滾柱起減少齒條37與滑槽之間的摩擦力的作用。

所述底板3由上部蹲板31和下部底板32組成，所述上部蹲板31上設有控制踏板開關的鎖卡34和圓頭開關38，所述圓頭開關38通過鋼繩c35拉動鎖卡34開關，所述齒條37和U形輪36位于上部蹲板31和下部底板32之間。

開啟時，踩壓圓頭開關38，帶動鋼繩c35，鎖卡34將踏板松開，此時壓縮彈簧49張開，伸縮桿44上升，鋼繩b42拉動U形輪36，U形輪36通過齒輪帶動齒條37，帶動踏板一端隨之翹起；關閉時，踩壓踏板，通過帶動齒條37，通過齒條37帶動U形輪36旋轉，鋼繩b42隨之纏繞，拉動頂針41向下壓縮彈簧49，坐板2蓋板1下降，當踏板踩平時鎖卡34將鎖緊。

所述坐板2由硅膠坐墊21和坐墊撐板22組成，柔軟的硅膠坐墊21提升舒適度，所述蓋板1內側設有與硅膠坐墊21相匹配的凹槽，使硅膠坐墊21表面保持干燥衛生。所述坐板2下方設有可折疊的硅膠擋板6，所述硅膠擋板6繞坐板2邊緣一周設置，起防濺的作用。所述底板3內設有對馬桶進行內部清洗的清洗水管5，所述清洗水管5上設有常閉水閥和調節開關，所述常閉水閥與蓋板1之間設有控制其開關的鋼繩a7，打開蓋板1時常閉水閥打開，通過調節開關控制其出水量，關閉蓋板1時，常閉水閥關閉。清洗水管5上設有若干支管，可對馬桶內不同位置進行清洗，所述清洗水管5通過連接頭與外部水源連通。

馬桶本體采用不銹鋼制成，不易生銹、易清理。連接四根彈簧伸縮撐桿4采用鍍鉻合金鋼，強度好性能穩定不易生銹。鋼繩a7、鋼繩b42、鋼繩c35均為剎車線管，具有外層保護，防止磨損，且不易生銹的特點。

以上對本實用新型所提供的一種升降式簡易馬桶進行了詳盡介紹，本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想；同時，對于本領域的一般技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，對本實用新型的變更和改進將是可能的，而不會超出附加權利要求所規定的構思和范圍，綜上所述，本說明書內容不應理解為對本實用新型的限制。
