本實用新型涉及挖沙船絞刀固定裝置領域，尤其是一種微彈絞刀連接塊。

背景技術：

隨著我國基礎設施建設加快，需要大量的砂石，水泥等輔助材料，挖沙船則是一種常見的用于開采挖掘砂石的專用設備。

挖沙船內通過安裝不同型號的絞刀，用于針對不同類型的砂石進行開采，現有絞刀的連接裝置一般包括采用一種類似于銷釘的連接塊用于將絞刀與刀座配合固定。現有連接塊一般是采用鑄鐵或其他金屬材質一體制出的，但這種連接塊在使用過程中存在一定的不足。金屬材質制出的連接塊由于會與水和其他介質相接觸，因此在使用過程中經常會發生銹蝕，而銹蝕后的連接塊則會卡在刀座與絞刀內，除此之外，由于絞刀和刀座也多為金屬材質制出的，因此，絞刀、刀座和連接塊受到環境和溫度影響后所發生的形變和膨脹也相類似，因此會加劇連接塊膨脹卡住刀座與絞刀的影響，從而造成絞刀難以拆卸的問題。

技術實現要素：

本實用新型的目的在于克服了現有技術中的不足，提供一種結構合理，連接牢固，易于拆裝的一種微彈絞刀連接塊。

本實用新型采取的技術方案是：

一種微彈絞刀連接塊，其特征在于：包括一硫化橡膠條，該硫化橡膠條的左右兩側端部分別一體安裝有一金屬條，所述兩金屬條相互平行設置，該兩金屬條位于硫化橡膠條外側的兩端面內分別制有凸楞。

而且，所述一金屬條的上端部向硫化橡膠條一側延伸一體制出一長凸塊，該金屬條的下端部向硫化橡膠條一側延伸一體制出一短凸塊，另一金屬條與該金屬條以硫化橡膠塊的中點中心對稱，位于硫化橡膠條上端和下端的長凸塊與短凸塊之間均形成一間隙。

而且，所述兩金屬條位于硫化橡膠條上方和下方的同側端面之間均形成一空腔，每個空腔均與同側的長凸塊與短凸塊之間形成的間隙相連通。

本實用新型的優點和積極效果是：

本實用新型中，硫化橡膠條配合兩金屬條可用于將絞刀和刀座進行卡裝固定，當兩金屬條發生銹蝕后，由于硫化橡膠條本身具有彈性，因此其在外力作用下可發生形變利于操作人員將連接塊整體取出，兩金屬條兩側端面分別制出的凸楞使原有面接觸的方式變為點接觸，增大其摩擦力，從而使得連接塊的連接更為牢固穩定；兩金屬條分別制出的長凸塊和短凸塊相配合形成一類似把手的結構，便于操作人員手持拔取，除此之外，長凸塊和短凸塊之間形成的間隙可用于容置諸如螺絲刀或其他細長的工具伸入，作為撬棍輔助將操作人員無法手持拔取的連接塊撬出；兩金屬條與橡膠條形成的空腔用于容置工具的端部。

附圖說明

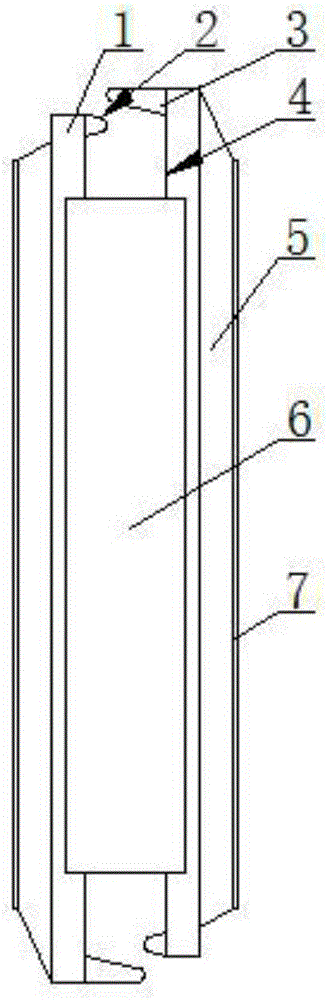

圖1為本實用新型的結構示意圖；

圖2為圖1的右視圖；

圖3為本實用新型實用時的結構示意圖。

具體實施方式

下面結合實施例，對本實用新型進一步說明，下述實施例是說明性的，不是限定性的，不能以下述實施例來限定本實用新型的保護范圍。

一種微彈絞刀連接塊，本實用新型的創新在于，包括一硫化橡膠條6，該硫化橡膠條的左右兩側端部分別一體安裝有一金屬條5，所述兩金屬條相互平行設置，該兩金屬條位于硫化橡膠條外側的兩端面內分別制有凸楞7。

本實施例中，所述一金屬條的上端部向硫化橡膠條一側延伸一體制出一長凸塊3，該金屬條的下端部向硫化橡膠條一側延伸一體制出一短凸塊1，另一金屬條與該金屬條以硫化橡膠塊的中點中心對稱，位于硫化橡膠條上端和下端的長凸塊與短凸塊之間均形成一間隙2；所述兩金屬條位于硫化橡膠條上方和下方的同側端面之間均形成一空腔4，每個空腔均與同側的長凸塊與短凸塊之間形成的間隙相連通。

本實用新型的工作過程是：

本實用新型使用時，操作人員將絞刀9與刀座8配合套裝之后，通過銷孔10將連接塊插入即可固定，當連接塊的金屬條發生銹蝕的情況時，操作人員可通過向兩金屬條內側施力的方式，使得硫化橡膠條本身向內壓縮發生形變，從而將連接塊拔出，當金屬條所發生的銹蝕嚴重時，操作人員可將螺絲刀刀頭或其他裝置沿長凸塊和短凸塊之間形成的間隙伸入，撬動連接塊，從而將連接塊拔出。

本實用新型中，硫化橡膠條配合兩金屬條可用于將絞刀和刀座進行卡裝固定，當兩金屬條發生銹蝕后，由于硫化橡膠條本身具有彈性，因此其在外力作用下可發生形變利于操作人員將連接塊整體取出，兩金屬條兩側端面分別制出的凸楞使原有面接觸的方式變為點接觸，增大其摩擦力，從而使得連接塊的連接更為牢固穩定；兩金屬條分別制出的長凸塊和短凸塊相配合形成一類似把手的結構，便于操作人員手持拔取，除此之外，長凸塊和短凸塊之間形成的間隙可用于容置諸如螺絲刀或其他細長的工具伸入，作為撬棍輔助將操作人員無法手持拔取的連接塊撬出；兩金屬條與橡膠條形成的空腔用于容置工具的端部。
