本實用新型涉及室內結構領域，尤其涉及一種多功能盥洗盤結構。

背景技術：

人們買菜到廚房清洗時，裝菜用的膠袋、廢紙等一般扔到垃圾桶，容易發臭且要及時清理。

技術實現要素：

本實用新型的目的在于提供一種能直接膠袋、廢紙直接清理掉的多功能盥洗盤結構，從而避免垃圾發臭以及清理不便的問題。

為了實現上述目的，本實用新型的技術方案為：提供一種多功能盥洗盤結構，包括盥洗平臺、平臺支座、盥洗盤、盥洗排水管及安裝于所述盥洗平臺的底部的攪碎裝置，所述盥洗平臺水平裝設于所述平臺支座上，所述盥洗平臺上開設有盥洗盤安裝孔，所述盥洗盤嵌固于所述盥洗安裝孔中，所述盥洗排水管的上端與所述盥洗盤的底部連通相接，所述盥洗排水管的下端與下水道相接，還包括安裝于所述盥洗平臺的底部的攪碎裝置，所述攪碎裝置包括攪碎模塊、沖水模塊以及攪碎排水管，所述攪碎模塊的輸入口設于所述盥洗平臺的頂部，所述攪碎模塊的輸出口與所述沖水模塊的輸出口相接，所述沖水模塊的輸入口設置有與自來水管相接的電子閥，所述攪碎排水管的輸入口與所述沖水模塊的輸出口相接，所述攪碎排水管的輸出口與下水道相接，所述盥洗平臺上開設有控制所述攪碎裝置開閉的開關。

所述平臺支座于所述盥洗平臺的下方開設有盥洗柜腔。

所述攪碎裝置還包括殺菌除臭模塊，所述殺菌除臭模塊連接于所述攪碎排水管的輸入口與所述沖水模塊的輸出口之間。

與現有技術相比，本實用新型多功能盥洗盤結構可以將膠袋、廢紙等垃圾直接扔進攪碎模塊進行攪碎，之后沖水模塊電子閥打開，自來水從沖水模塊的輸出口輸出從而將碎屑從攪碎排水管排至下水道，避免了垃圾堆積而引起的發臭以及不便于處理等問題。

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。

附圖說明

圖1為本實用新型多功能盥洗盤結構的結構示意圖。

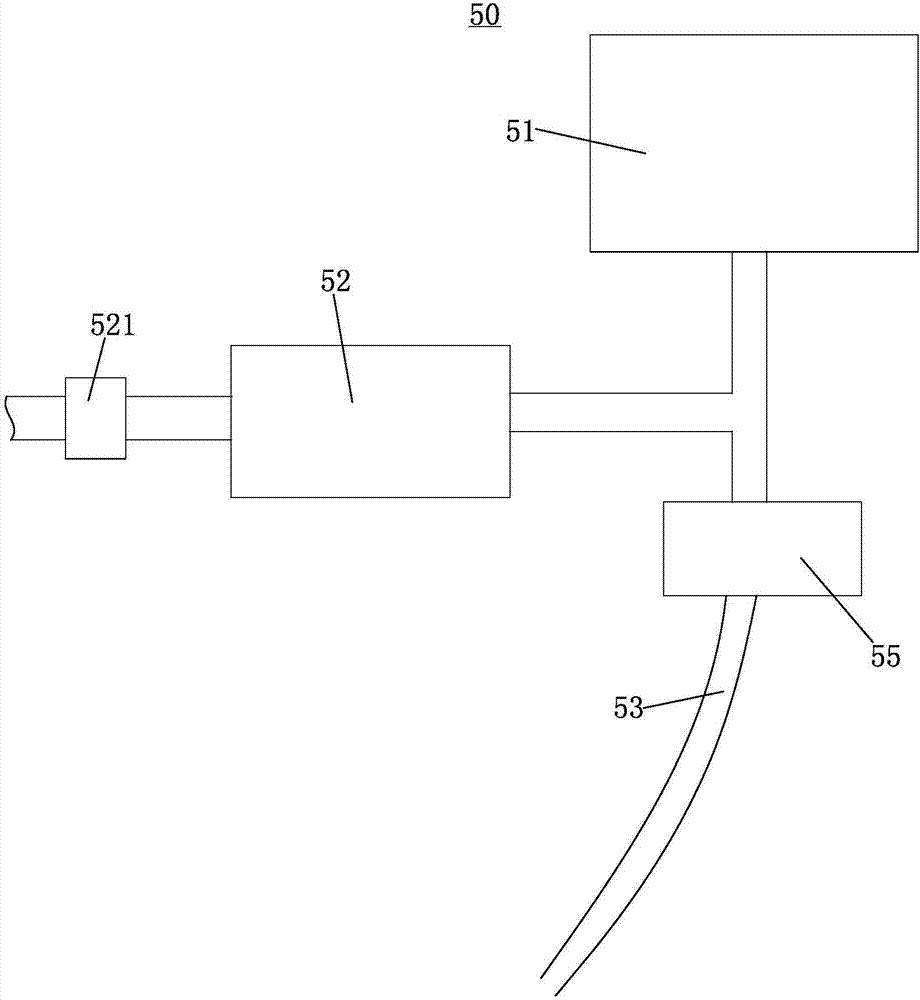

圖2為本實用新型多功能盥洗盤結構的攪拌裝置的結構原理圖。

具體實施方式

參考圖1及圖2，本實用新型多功能盥洗盤結構100包括盥洗平臺10、平臺支座20、盥洗盤30、盥洗排水管40及安裝于所述盥洗平臺10的底部的攪碎裝置50。

所述盥洗平臺10水平裝設于所述平臺支座20上。所述盥洗平臺10上開設有盥洗盤安裝孔11，所述盥洗盤30嵌固于所述盥洗安裝孔11中。所述盥洗排水管40的上端與所述盥洗盤30的底部連通相接，所述盥洗排水管40的下端與下水道相接。所述攪碎裝置50包括攪碎模塊51、沖水模塊52以及攪碎排水管53。所述攪碎模塊51的輸入口511設于所述盥洗平臺10的頂部。所述攪碎模塊51的輸出口與所述沖水模塊52的輸出口相接，所述沖水模塊52的輸入口設置有與自來水管相接的電子閥521，所述攪碎排水管53的輸入口與所述沖水模塊52的輸出口相接，所述攪碎排水管53的輸出口與下水道相接，所述盥洗平臺10上開設有控制所述攪碎裝置50開閉的開關54。

較佳者，所述平臺支座20于所述盥洗平臺的下方開設有盥洗柜腔21。所述攪碎裝置50還包括殺菌除臭模塊55，所述殺菌除臭模塊55連接于所述攪碎排水管53的輸入口與所述沖水模塊52的輸出口之間，用于殺菌除臭的功用。

本實用新型多功能盥洗盤結構100使用時，買菜用的膠袋、廢紙等可以直接扔進攪碎模塊51進行攪碎，之后沖水模塊52電子閥打開，自來水從沖水模塊52的輸出口輸出從而將碎屑從攪碎排水管53排至下水道，避免了垃圾堆積而引起的發臭以及不便于處理等問題。

以上結合最佳實施例對本實用新型進行描述，但本實用新型并不局限于以上揭示的實施例，而應當涵蓋各種根據本實施例的本質進行的修改、等效組合。
