本發明涉及一種開槽機，特別是一種水利、建筑工程中使用的制造地下連續墻的水利開槽機。

背景技術：

目前，水利、建筑工程中使用的制造連續墻的開槽機接頭之間都是采用直縫連接的方式連接成墻。

技術實現要素：

本發明提供了一種能制造多個墻體相互楔接的水利開槽機。

本發明是通過如下技術方案實現的：

水利開槽機包括如下結構：第一支撐縱梁、第二支撐縱梁、第三支撐縱梁、第一支撐橫梁以及第二支撐橫梁固定在一起組成一個堅固的矩形構架，矩形構架的左上部、左下部、右上部以及右下部分別安裝一個糾偏裝置，矩形構架的下部設有一個第三支撐橫梁，第三支撐橫梁通過左邊的第一支撐縱柱、中間的第三支撐縱柱以及右邊的第二支撐縱柱固定在第二支撐橫梁的下部；第三支撐橫梁的前部、從左到右依次排列第一橫軸、第二橫軸、第三橫軸以及第四橫軸；第一橫軸的后端、第二橫軸的后端、第三橫軸的后端以及第四橫軸的后端分別固定于第三支撐橫梁；第三支撐橫梁的后部、從左到右依次排列第五橫軸、第六橫軸、第七橫軸以及第八橫軸；第五橫軸的前端、第六橫軸的前端、第七橫軸的前端以及第八橫軸的前端分別固定于第三支撐橫梁；第一橫軸上設有第一齒輪，第二橫軸上設有第二齒輪，第三橫軸上設有第三齒輪，第四橫軸上設有第四齒輪，第五橫軸上設有第五齒輪，第六橫軸上設有第六齒輪，第七橫軸上設有第七齒輪，第八橫軸上設有第八齒輪；第一齒輪與第二齒輪組成的雙圓結構的外周環繞一條切削鏈，此切削鏈上等距設有多個第一切削刀，第三齒輪與第四齒輪組成的雙圓結構的外周環繞一條切削鏈，此切削鏈上等距設有多個第二切削刀，第五齒輪與第六齒輪組成的雙圓結構的外周環繞一條切削鏈，此切削鏈上等距設有多個第一切削刀，第七齒輪與第八齒輪組成的雙圓結構的外周環繞一條切削鏈，此切削鏈上等距設有多個第二切削刀；每個齒輪內部均分別設有液壓驅動機構，第一切削刀設有楔形口，第二切削刀設有楔形頭，第二切削刀的楔形頭能楔合于第一切削刀的楔形口。

本發明具有以下的特點：

本發明可制造每個墻體的楔形口與相鄰的另一個墻體的楔形頭相互楔接在一起，形成地下混凝土連續墻。

附圖說明

下面結合附圖對本發明作進一步的說明：

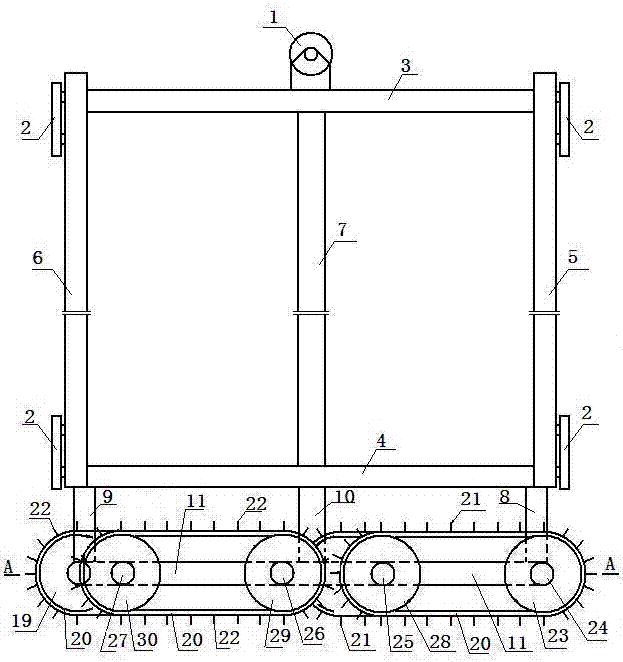

圖1為本發明的前視圖；

圖2為本發明的后視圖；

圖3為圖1的A—A視圖；

圖4為多個墻體相互楔接的橫截面圖。

圖中：1、吊裝滑輪組，2、糾偏裝置，3、第一支撐橫梁，4、第二支撐橫梁，5、第一支撐縱梁，6、第二支撐縱梁，7、第三支撐縱梁，8、第一支撐縱柱，9、第二支撐縱柱，10、第三支撐縱柱，11、第三支撐橫梁，12、第一橫軸，13、第二橫軸，14、第三橫軸，15、第四橫軸，16、第一齒輪，17、第二齒輪，18、第三齒輪，19、第四齒輪，20、切削鏈，21、第一切削刀，22、第二切削刀，23、第五齒輪，24、第五橫軸，25、第六橫軸，26、第七橫軸，27、第八橫軸，28、第六齒輪，29、第七齒輪，30、第八齒輪。

具體實施方式

附圖為本發明的一種具體實施例，該實施例包括圖1、圖2、圖3中的結構；第一支撐縱梁5、第二支撐縱梁6、第三支撐縱梁7、第一支撐橫梁3以及第二支撐橫梁4固定在一起組成一個堅固的矩形構架，矩形構架的左上部、左下部、右上部以及右下部分別安裝一個糾偏裝置2，矩形構架的下部設有一個第三支撐橫梁11，第三支撐橫梁通過左邊的第一支撐縱柱8、中間的第三支撐縱柱10以及右邊的第二支撐縱柱9固定在第二支撐橫梁的下部；第三支撐橫梁11的前部、從左到右依次排列第一橫軸12、第二橫軸13、第三橫軸14以及第四橫軸15；第一橫軸的后端、第二橫軸的后端、第三橫軸的后端以及第四橫軸的后端分別固定于第三支撐橫梁；第三支撐橫梁的后部、從左到右依次排列第五橫軸24、第六橫軸25、第七橫軸26以及第八橫軸27；第五橫軸的前端、第六橫軸的前端、第七橫軸的前端以及第八橫軸的前端分別固定于第三支撐橫梁；第一橫軸上設有第一齒輪16，第二橫軸上設有第二齒輪17，第三橫軸上設有第三齒輪18，第四橫軸上設有第四齒輪19，第五橫軸上設有第五齒輪23，第六橫軸上設有第六齒輪28，第七橫軸上設有第七齒輪29，第八橫軸上設有第八齒輪30；第一齒輪與第二齒輪組成的雙圓結構的外周環繞一條切削鏈20，此切削鏈上等距設有多個第一切削刀21，第三齒輪與第四齒輪組成的雙圓結構的外周環繞一條切削鏈20，此切削鏈上等距設有多個第二切削刀22，第五齒輪與第六齒輪組成的雙圓結構的外周環繞一條切削鏈20，此切削鏈上等距設有多個第一切削刀21，第七齒輪與第八齒輪組成的雙圓結構的外周環繞一條切削鏈20，此切削鏈上等距設有多個第二切削刀22；第一切削刀設有楔形口，第二切削刀設有楔形頭，第二切削刀的楔形頭能楔合于第一切削刀的楔形口。

第一齒輪內部設有液壓驅動機構。

第二齒輪內部設有液壓驅動機構。

第三齒輪內部設有液壓驅動機構。

第四齒輪內部設有液壓驅動機構。

第五齒輪內部設有液壓驅動機構。

第六齒輪內部設有液壓驅動機構。

第七齒輪內部設有液壓驅動機構。

第八齒輪內部設有液壓驅動機構。

水利開槽機需和吊裝機械配合工作，吊裝機械上還設有高壓水泵，工作時高壓水泵通過高壓水管對開槽機下部噴射高壓水；每個齒輪內部的液壓驅動機構分別驅動齒輪旋轉，第一齒輪和第二齒輪驅動切削鏈帶動第一切削刀順時針旋轉，第三齒輪和第四齒輪驅動切削鏈帶動第二切削刀逆時針旋轉，第五齒輪和第六齒輪驅動切削鏈帶動第一切削刀順時針旋轉，第七齒輪和第八齒輪驅動切削鏈帶動第二切削刀逆時針旋轉；左邊前后的兩組第一切削刀將左邊切削成前后兩個錯縫的楔形口，右邊前后的兩組第二切削刀將右邊切削成前后兩個錯縫的楔形頭；高壓水與第一切削刀、第二切削刀共同作用，形成一定深度的、左邊帶有兩個錯縫的楔形口、右邊帶有兩個錯縫的楔形頭的槽體，在此槽體中澆筑混凝土，形成一個混凝土墻體，在此墻體的一側，間隔一個墻體的距離，制造另一個墻體，由此制造每兩個相鄰的墻體之間間隔一個墻體間距的多個墻體，當兩邊的墻體的混凝土強度一定時，在此間距中制造另一個墻體，使每個墻體的楔形口與相鄰的另一個墻體的楔形頭相互楔接在一起，形成混凝土地下連續墻。
