本發明涉及一種井蓋，更具體的說，它涉及一種防堵排水井蓋。

背景技術：

井蓋，特別是市政工程中的井蓋，一般出現在馬路或是公園等地方，用于遮蓋井體，從而防止人或者物體墜落。然而在一些下水道的井體上的井蓋，會設置相應的排水孔，這些排水孔在雨季來臨時能夠起到一定的排水作用。

然而，在正常使用過程中井蓋上的排水孔會經常出現堵塞的情況，如果井蓋的排水孔堵塞，在雨季來臨時，由于不能及時起到排水的作用，或是需要人工進行清理才能夠正常排水，無疑都會對排水的速度產生不利的影響。

為了解決上述問題，設計一種能夠及時自動的將排水孔清理的井蓋是非常有必要的，能夠大大降低井蓋上排水孔被堵塞的現象。

技術實現要素：

針對現有技術存在的不足，本發明的目的在于提供一種防堵排水井蓋，其能夠自動的清理井蓋上的排水孔，使得排水孔時刻保持暢通。

為實現上述目的，本發明提供了如下技術方案：一種防堵排水井蓋，安裝在井蓋安裝座上，包括圓形的井蓋本體，所述井蓋本體與所述安裝座卡接，所述井蓋本體的中心位置設置有驅動機構，所述井蓋本體上靠近邊緣位置設置有排水孔，所述排水孔內設置有排水機構；所述驅動機構包括設置在井蓋本體中心的驅動孔，所述驅動孔內滑移連接有驅動柱，所述驅動柱的上表面設置有當車輛經過時與車輛輪胎接觸的球面凸起，所述驅動柱上設置有安裝環臺，所述驅動孔的上端和下端分別設置有防止所述驅動柱滑出的卡接環臺，位于下端的所述卡接環臺和所述安裝環臺間設置有第一壓縮彈簧，當所述球面凸起未與車輛接觸時，所述驅動柱在所述第一壓縮彈簧作用下，所述驅動柱的上表面與所述井蓋本體的上表面平齊；所述排水機構包括連接在所述排水孔下的排水管，所述排水管的側面均勻設置有清堵槽，所述排水管外套設有清堵套管，所述井蓋本體上設置有與所述清堵套管滑移連接的安裝管，所述清堵套管的內側設置有清堵刀，所述清堵刀通過所述清堵槽深入到所述排水管內移動，所述清堵套管和所述驅動柱間設置有固定連接桿，所述井蓋本體上設置有用于安裝所述固定連接桿的隱藏槽；所述清堵刀包括設置在所述清堵套管內壁的刀體安裝座，所述刀體安裝座上轉動連接有向下傾斜設置的刀刃體，所述刀刃體和所述清堵套管內壁設置有第二壓縮彈簧。

通過采用上述技術方案，當車輛通過該井蓋時，車輛的輪胎與安裝柱上的球面凸起接觸，進而壓住驅動柱使得驅動柱向下移動，同時由于驅動柱的安裝環臺和卡接環臺間安裝了第一壓縮彈簧，因此使得驅動柱能夠在上下往復運動，同時上下對應設置的卡接環臺能夠防止驅動柱從驅動孔中滑出；由于清堵套管安裝在安裝管內進行滑移移動，并且清堵套管和驅動柱間固定安裝了固定連接桿，因此在驅動柱上下進行移動時，清堵套管也同時能夠上下進行移動；清堵套管的內側設置了清堵刀，而且在排水管的側面設置了清堵槽因此清堵刀能夠伸入刀排水管內對排水管內的雜物進行粉碎，從而對排水管內的雜物進行清理；固定連接桿隱藏設置在隱藏槽內，能夠保障驅動柱和清堵套管同步進行上下位移；設置刀體安裝座，刀體安裝座和刀刃體轉動連接，并且在刀刃體和清堵套管內壁連接設置第二壓縮彈簧，因此在套管向下進行運動時，第二壓縮彈簧處于拉伸狀態，此時刀刃體打開能更好的對雜物進行清理，并且依靠第二壓縮彈簧的拉力能夠對雜物產生拉力，使其從清堵槽或是從排水管的下方中排出，當套管向上運動時，雜物堆刀刃體產生壓力，第二壓縮彈簧處于壓縮狀態，使得刀刃體處于收縮狀態，此時由于阻力較小使得刀刃體更加容易上升；綜上所述，該防堵排水井蓋能夠自動的清理井蓋上的排水孔，使得排水孔時刻保持暢通。

本發明進一步設置為：所述清堵槽的邊緣位置設置有鋸齒形的鋸齒刃。

通過采用上述技術方案，在清堵槽邊緣位置設置鋸齒刃，因此當刀刃體在清堵槽內運動時，刀刃體和鋸齒刃同時對雜物產生粉碎作用使得雜物更好的被粉碎進而能夠更好的被排出。

本發明進一步設置為：所述刀刃體包括位于上方的上刀刃和位于下方的下刀刃。

通過采用上述技術方案，設置上刀刃和下刀刃能夠使得清堵套管在向上運動和向下運動的過程中都會對雜物產生粉碎效果，從而使得清堵效果更佳良好。

本發明進一步設置為：所述刀刃體的尖端設置有利碎機構，所述利碎機機構在所述第二壓縮彈簧處于壓縮狀態時，為從下到上截面面積逐漸減小的尖銳體。

通過采用上述技術方案，由于刀刃體在向上運動時是依靠彈簧的彈力的，因此設置成從下到上截面面積逐漸減小的尖銳體能夠降低向上運動時的阻力，同時能夠在向下運動時對雜物產生足夠的壓力使得雜物從下方排出排水管。

本發明進一步設置為：所述尖銳體為圓錐體。

通過采用上述技術方案，圓錐體能夠向上時阻力小而且在向下運動時能夠對雜物產生足夠的壓力。

本發明進一步設置為：所述尖銳體為正四面體。

通過采用上述技術方案，正四面體能夠向上時阻力小而且在向下運動時能夠對雜物產生足夠的壓力。

綜上所述，本發明具有以下有益效果：本發明利用車輛的壓力使得清堵套管上下移動，并且依靠清堵套管內側設置的清堵刀對排水管內的雜物產生清堵效果，由于本發明中的清堵刀能夠在向上和向下運動時都具有相應的粉碎所用，因而能夠具有良好的清堵效果。

附圖說明

圖1為實施例的整體結構示意圖。

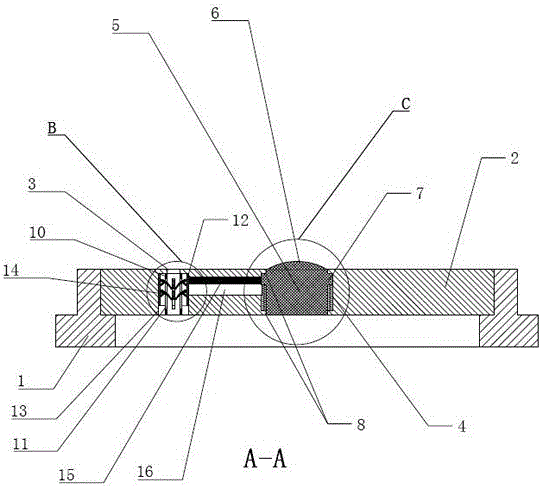

圖2為井蓋本體的內部結構示意圖。

圖3為圖2中B的局部放大圖。

圖4為圖2中C的局部放大圖。

圖5為清堵刀的結構示意圖。

圖中：1、井蓋安裝座；2、井蓋本體；3、排水孔；4、驅動孔；5、驅動柱；6、球面凸起；7、安裝環臺；8、卡接環臺；9、第一壓縮彈簧；10、排水管；11、清堵槽；12、清堵套管；13、安裝管；14、清堵刀；15、固定連接桿；16、隱藏槽；17、刀體安裝座；18、刀刃體；19、第二壓縮彈簧；20、鋸齒刃；21、上刀刃；22、下刀刃；23、尖銳體。

具體實施方式

下面結合附圖對本發明作進一步詳細說明。

實施例：一種防堵排水井蓋，如圖1至圖5所示，安裝在井蓋安裝座1上，包括圓形的井蓋本體2，井蓋本體2與安裝座卡接。通過井蓋安裝座1能夠方便的對井蓋本體2進行安裝和拆卸的相應操作。

井蓋本體2的中心位置設置有驅動機構，井蓋本體2上靠近邊緣位置設置有排水孔3，排水孔3內設置有排水機構。通過設置的排水孔3，當附近水量較大能夠通過排水孔3將水分排出到下水道中去。

驅動機構包括驅動孔4，驅動孔4設置在井蓋本體2中心位置。驅動孔4內滑移連接有驅動柱5，驅動柱5的上表面設置有當車輛經過時與車輛輪胎接觸的球面凸起6。驅動柱5上設置有安裝環臺7，驅動孔4的上端和下端分別設置有防止驅動柱5滑出的卡接環臺8。并且位于下端的卡接環臺8和安裝環臺7間設置有第一壓縮彈簧9，當球面凸起6未與車輛接觸時，驅動柱5在第一壓縮彈簧9作用下，驅動柱5的上表面與井蓋本體2的上表面平齊。

當車輛通過該井蓋時，車輛的輪胎與安裝柱上的球面凸起6接觸，進而壓住驅動柱5使得驅動柱5向下移動，同時由于驅動柱5的安裝環臺7和卡接環臺8間安裝了第一壓縮彈簧9，因此使得驅動柱5能夠在上下往復運動，同時上下對應設置的卡接環臺8能夠防止驅動柱5從驅動孔4中滑出

排水機構包括連接在排水孔3下的排水管10，排水管10的側面均勻設置有清堵槽11，清堵槽11的邊緣位置設置有鋸齒形的鋸齒刃20，因此當刀刃體18在清堵槽11內運動時，刀刃體18和鋸齒刃20同時對雜物產生粉碎作用使得雜物更好的被粉碎進而能夠更好的被排出。排水管10外套設有清堵套管12，井蓋本體2上設置有與清堵套管12滑移連接的安裝管13，清堵套管12的內側設置有清堵刀14，清堵刀14通過清堵槽11深入到排水管10內移動。清堵套管12和驅動柱5間設置有固定連接桿15，井蓋本體2上設置有用于安裝固定連接桿15的隱藏槽16。

固定連接桿15隱藏設置在隱藏槽16內，能夠保障驅動柱5和清堵套管12同步進行上下位移。

由于清堵套管12安裝在安裝管13內進行滑移移動，并且清堵套管12和驅動柱5間固定安裝了固定連接桿15，因此在驅動柱5上下進行移動時，清堵套管12也同時能夠上下進行移動。清堵套管12的內側設置了清堵刀14，而且在排水管10的側面設置了清堵槽11因此清堵刀14能夠伸入刀排水管10內對排水管10內的雜物進行粉碎，從而對排水管10內的雜物進行清理。

清堵刀14包括設置在清堵套管12內壁的刀體安裝座17，刀體安裝座17上轉動連接有向下傾斜設置的刀刃體18，刀刃體18和清堵套管12內壁設置有第二壓縮彈簧19。刀刃體18包括位于上方的上刀刃21和位于下方的下刀刃22，設置上刀刃21和下刀刃22能夠使得清堵套管12在向上運動和向下運動的過程中都會對雜物產生粉碎效果，從而使得清堵效果更佳良好。

將清堵刀14設置成上述結構，因此在套管向下進行運動時，第二壓縮彈簧19處于拉伸狀態，此時刀刃體18打開能更好的對雜物進行清理，并且依靠第二壓縮彈簧19的拉力能夠對雜物產生拉力，使其從清堵槽11或是從排水管10的下方中排出，當套管向上運動時，雜物堆刀刃體18產生壓力，第二壓縮彈簧19處于壓縮狀態，使得刀刃體18處于收縮狀態，此時由于阻力較小使得刀刃體18更加容易上升。

刀刃體18的尖端設置有利碎機構，所述利碎機機構在所述第二壓縮彈簧19處于壓縮狀態時，為從下到上截面面積逐漸減小的尖銳體23。由于刀刃體18在向上運動時是依靠彈簧的彈力的，因此設置成從下到上截面面積逐漸減小的尖銳體23能夠降低向上運動時的阻力，同時能夠在向下運動時對雜物產生足夠的壓力使得雜物從下方排出排水管10。該實施例中的尖銳體23采用的是圓錐體和正四面體。

當排水孔3內有雜物時，當車輛經過該防堵排水井蓋時，其工作狀態如下，首先由于排水孔3內有雜物，同時刀刃體18會向下運動，由于第二壓縮彈簧19和雜物的阻力，第二壓縮彈簧19處于拉伸的狀態，使得刀刃體18處于打開狀態，此時下刀刃22產生粉碎效果，同時由于尖銳體23的下表面對雜物產生壓力，使得雜物更加容易被排出；當刀刃體18向上運動時，由于雜物的阻力使得第二壓縮彈簧19處于壓縮狀態，刀刃體18處于關閉狀態，此時尖銳體23的形狀設計使得向上運動的阻力較小，此時上刀刃21也能對雜物產生粉碎效果。

綜上所述，該防堵排水井蓋能夠自動的清理井蓋上的排水孔3，使得排水孔3時刻保持暢通。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
