本發明涉及市政基礎設施，具體涉及一種基于物聯網井蓋監測系統及智能井蓋。

背景技術：

市政井蓋是城市排水系統重要組成部分，其數量大、分布范圍廣。檢查井井蓋多位于城市馬路路面上，其破損、缺失后形成的馬路“陷阱”是不可忽視的城市安全隱患。近年來內地一些城市“奪命井蓋”事件重復發生，暴雨季節又頻現“城市看海”，已引起社會各方面廣泛關注。大量的市政井蓋還基本靠人員手工巡查管理，再加上井蓋數量大，分布地域性廣，單純依靠人工巡檢排查，根本無法實時獲得這些井蓋的狀態信息，更無法在出現異常情況時迅速響應。

技術實現要素：

本發明是針對現有技術中的不足，提供一種基于物聯網井蓋監測系統及智能井蓋，在“數字城市”和“智慧城市”的國家發展戰略的背景下，通過對井蓋安裝相應的傳感器及智能設備，結合相應的“智能云檢測物聯網平臺”，管理人員能夠精細到對市政井蓋的個體進行實時監控，及時到對井蓋部件的異常情況做出快速處理，最大程度地保障行人人身安全與國家資產安全。

為實現上述目的，本發明采用的技術方案是：

一種基于物聯網井蓋監測系統，包括井蓋，所述井蓋設置有電子標簽、傳感器、環境監測儀，所述傳感器用于監測所述井蓋工作狀態，所述電子標簽用于記錄井蓋的編碼信息，所述環境監測儀用于監測井蓋外環境信息；所述井蓋監測系統還包括云服務器，所述云服務器通過所述電子標簽檢測到所屬單位信息、管理人信息和通過傳感器實時監控各個所述井蓋的工作狀態，以及通過環境監測儀實時監控井蓋外環境信息。

作為本發明進一步改進，所述電子標簽為射頻電子標簽。

作為本發明進一步改進，所述傳感器固封在井蓋背部板面，所述傳感器連接有報警電路，所述報警電路用于接收所述云服務器發出的報警信息，并發出聲、光報警；所述傳感器包括由超聲波液位計和壓力水位計組成的雙探頭冗余的水位監測，以及用于監測井蓋非法開啟傾斜至一定傾斜角度的傾斜度傳感器，以及用于監測井蓋抗震力度及抗壓壽命次數的振動傳感器。

作為本發明進一步改進，所述環境監測儀包括用于實時監測井蓋外部溫濕度的溫濕度監測儀、用于實時監測井蓋外部風速的風速監測儀、用于實時監測井蓋外部能見度的能見度監測儀。

作為本發明進一步改進，還包括中繼云射頻模塊和與中繼云射頻模塊相連接的AP網關云射頻模塊，所述電子標簽通過中繼云射頻模塊與所述云服務器進行數據交換，或通過AP網關云射頻模塊與所述云服務器進行數據交換。

作為本發明進一步改進，還包括移動通訊管理終端，移動通訊管理終端連接所述云服務器，通過移動通訊管理終端實時監測井蓋的各種狀態信息，查看井蓋在所轄區內的位置和基本屬性信息，并對各轄區內所屬的井蓋防盜進行統一指揮調度和工程維護，遠程控制、自動上鎖功能，同時接收井蓋異常狀態信息。

作為本發明進一步改進，還包括監測服務器，所述監測服務器連接所述云服務器，所述監測服務器用于各個井蓋的所屬單位進行狀態監測和管理。

作為本發明進一步改進，還包括無線WIFI接入點模塊，多個井蓋無線WIFI接入點模塊組成井蓋無線AP覆蓋網絡。

一種智能井蓋，該智能井蓋應用于井蓋監測系統，所述智能井蓋為電子井蓋，其包括通過保護罩固封在井蓋背部板面的電子標簽、傳感器、環境監測儀、WIFI模塊；還包括疏導機構，所述疏導機構連接在井蓋本體鏤空的鐵質骨架的下方，所述疏導機構由左框架和右框架組成，所述左框架的上下兩側邊框均設有第一導軌，且兩組第一導軌之間設有第一疏導刮板，所述第一疏導刮板靠近第一導軌的兩端面上部均設有第一軸，所述第一軸轉動安裝有第一滑輪，所述第一滑輪安裝在第一導軌上，所述第一滑輪的右側設有第一平衡滑輪，所述第一滑輪與第一平衡滑輪通過第一支架進行連接，所述第一支架的左端與第一軸的端面固定連接，所述第一滑輪與第一電機通過第一連桿進行連接，所述第一電機固定在第一疏導刮板的上端，所述右框架的左右兩側邊框設有第二導軌，且兩組第二導軌之間設有第二疏導刮板，所述第二疏導刮板靠近第二導軌的兩端面上部均設有第二軸，所述第二軸轉動安裝有第二滑輪，所述第二滑輪安裝在第二導軌上，所述第二滑輪的一側設有第二平衡滑輪，所述第二滑輪與第二平衡滑輪通過第二支架進行連接，所述第二支架的上端與第二軸的端面固定連接，所述第二滑輪與第二電機通過第二連桿連接，所述第二電機固定在第二疏導刮板的上端；還包括保護罩，所述括保護罩包覆在疏導機構上，所述保護罩底部包含有若干排水口。

作為本發明進一步改進，還包括太陽能面板，所述太陽能面板固封在井蓋背部板面，通過井蓋熱能傳遞到太陽能面板，太陽能面板產生的電量轉化給蓄電池，蓄電池給疏導機構提供電源。

本發明的優點在于：通過對井蓋上安裝相應的傳感器，并構建基于物聯網井蓋監測系統，井蓋包括有電子標簽、傳感器、環境監測儀，傳感器用于監測井蓋工作狀態，電子標簽用于記錄井蓋的編碼信息，環境監測儀用于監測井蓋外環境信息；井蓋監測系統還包括云服務器，云服務器通過電子標簽檢測到所屬單位信息、管理人信息和通過傳感器實時監控各個井蓋的工作狀態，以及通過環境監測儀實時監控井蓋外環境信息。

本發明井蓋還包括疏導機構，通過對井蓋整體結構進行安全整改，設置軸向移動的疏導機構，通過在疏導機構上設置疏導刮板，實現井蓋自整理能力，能快速高效的清理覆蓋在井蓋內部的污泥。解決了井口排水不及時。

本發明可以從根本上解決市政井蓋由于種類數量眾多、維護復雜而造成的監管困難，實現城市基礎設施由粗放式管理向精細化管理的轉變，并在很大程度上避免了由設施被盜、破壞而造成的人身安全危害和重大經濟損失。不僅加大了信息化對城市管理的滲透力度，更有效地降低了城市管理的經濟成本。

為更清楚地闡述本發明的結構特征和功效，下面結合附圖與具體實施例來對其進行詳細說明。

附圖說明

圖1是本發明井蓋監控系統的結構框圖；

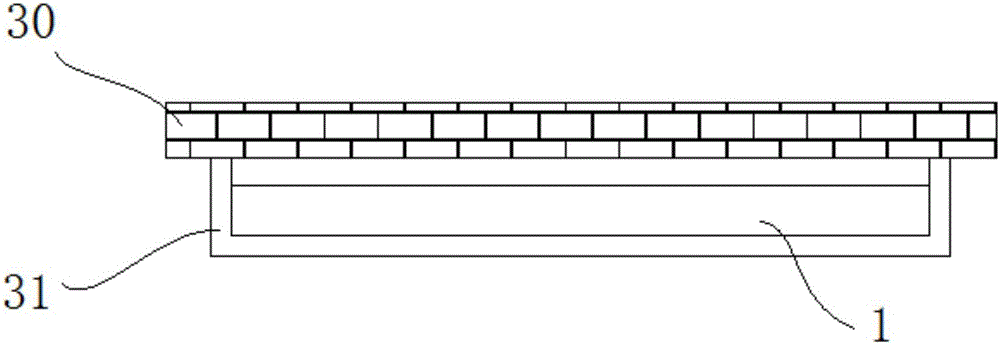

圖2是本發明井蓋結構示意圖；

圖3本發明疏導機構結構示意圖之一；

圖4本發明疏導機構結構示意圖之一。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

參閱附圖1至附圖4，本實施例的一種基于物聯網井蓋監測系統，包括井蓋，井蓋設置有電子標簽、傳感器、環境監測儀，傳感器用于監測井蓋工作狀態，電子標簽用于記錄井蓋的編碼信息，環境監測儀用于監測井蓋外環境信息；井蓋監測系統還包括云服務器，云服務器通過電子標簽檢測到所屬單位信息、管理人信息和通過傳感器實時監控各個井蓋的工作狀態，以及通過環境監測儀實時監控井蓋外環境信息。

作為本發明進一步改進，電子標簽為射頻電子標簽。

作為本發明進一步改進，傳感器固封在井蓋背部板面，傳感器連接有報警電路，報警電路用于接收云服務器發出的報警信息，并發出聲、光報警；傳感器包括由超聲波液位計和壓力水位計組成的雙探頭冗余的水位監測，以及用于監測井蓋非法開啟傾斜至一定傾斜角度a的傾斜度傳感器，以及用于監測井蓋抗震力度及抗壓壽命次數的振動傳感器。

作為本發明進一步改進，環境監測儀包括用于實時監測井蓋外部溫濕度的溫濕度監測儀、用于實時監測井蓋外部風速的風速監測儀、用于實時監測井蓋外部能見度的能見度監測儀。

作為本發明進一步改進，還包括中繼云射頻模塊和與中繼云射頻模塊相連接的AP網關云射頻模塊，電子標簽通過中繼云射頻模塊與云服務器進行數據交換，或通過AP網關云射頻模塊與云服務器進行數據交換。

作為本發明進一步改進，還包括移動通訊管理終端，移動通訊管理終端連接所述云服務器，通過移動通訊管理終端實時監測井蓋的各種狀態信息，查看井蓋在所轄區內的位置和基本屬性信息，并對各轄區內所屬的井蓋防盜進行統一指揮調度和工程維護，遠程控制、自動上鎖功能，同時接收井蓋異常狀態信息。

作為本發明進一步改進，還包括監測服務器，監測服務器連接云服務器，監測服務器用于各個井蓋的所屬單位進行狀態監測和管理。

作為本發明進一步改進，還包括無線WIFI接入點模塊，多個井蓋無線WIFI接入點模塊組成井蓋無線AP覆蓋網絡。實現市政基礎設施WIFI的全面覆蓋，為群眾提供免費上網熱點。

一種智能井蓋，所述智能井蓋為電子井蓋，包括通過保護罩固封在井蓋背部板面的電子標簽、傳感器、環境監測儀、WIFI模塊；還包括疏導機構1，疏導機構1連接在井蓋本體30鏤空的鐵質骨架的下方，還包括保護罩31，保護罩31包覆在疏導機構1上，保護罩31底部包含有若干排水口；疏導機構1由左框架21和右框架22組成，左框架21的上下兩側邊框均設有第一導軌3，且兩組第一導軌3之間設有第一疏導刮板4，第一疏導刮板4靠近第一導軌3的兩端面上部均設有第一軸41，第一軸41轉動安裝有第一滑輪5，第一滑輪5安裝在第一導軌3上，第一滑輪5的右側設有第一平衡滑輪6，第一滑輪5與第一平衡滑輪6通過第一支架7進行連接，第一支架7的左端與第一軸41的端面固定連接，第一滑輪5與第一電機8通過第一連桿9進行連接，第一電機8固定在第一疏導刮板4的上端，右框架22的左右兩側邊框設有第二導軌23，且兩組第二導軌23之間設有第二疏導刮板24，第二疏導刮板24靠近第二導軌23的兩端面上部均設有第二軸241，第二軸241轉動安裝有第二滑輪25，第二滑輪25安裝在第二導軌23上，第二滑輪25的一側設有第二平衡滑輪26，第二滑輪25與第二平衡滑輪26通過第二支架27進行連接，第二支架27的上端與第二軸241的端面固定連接，第二滑輪25與第二電機28通過第二連桿29連接，第二電機28固定在第二疏導刮板24的上端。

作為本發明進一步改進，還包括太陽能面板，太陽能面板固封在井蓋背部板面，該太陽能面板安裝在保護罩31內， 通過井蓋熱能傳遞到太陽能面板，太陽能面板產生的電量轉化給蓄電池，蓄電池給疏導機構提供電源。

本發明的功能要點：

1．對井蓋的基本信息進行管理，包括井蓋編號、經緯度、所在道路等。智能井蓋無線傳感器進行采用國際標準化OID的編碼方式進行唯一編碼，采用RFID 電子標簽作為井蓋的標識，其內部都有唯一的 ID 號，并且其按不同區域、道路記錄了井蓋的產權單位、聯系人、電話等信息，方便管理部門的信息采集及情況處理。因 RFID 標簽無法被仿制，可以及時盤點井蓋并核對井蓋信息，快速掌握井蓋流失狀態。

2．安裝智能井蓋無線傳感器后，可實時監測市政井蓋的各種狀態信息，通過結合系統直觀的市政平面圖，可實時查看井蓋在所轄區內的位置和基本屬性信息，并對各轄區內所屬的井蓋防盜進行統一指揮調度出警和工程維護。

3．實時在線監控，可實現24小時不間斷監控，可對各個井蓋的運行狀態進行實時監控。根據預先設定報警規則，對井蓋的異常情況進行監管，并通知相關負責部門采取措施。本監控系統支持短信或郵件提醒，發送短信或郵件通知監控服務器和移動管理終端，提高了井蓋的智能化管理程度。

以上所述，僅是本發明的較佳實施例而已，并非對本發明作任何形式上的限制。任何熟悉本領域的技術人員，在不脫離本發明技術方案范圍情況下，都可利用上述揭示的方法和技術內容對本發明技術方案作出許多可能的變動和修飾，或修改為等同變化的等效實施例。故凡是未脫離本發明技術方案的內容，依據本發明之形狀、構造及原理所作的等效變化，均應涵蓋于本發明的保護范圍內。
