本發明涉及綜合管廊智能防爆和泄爆蓋板及實時檢測的領域。

背景技術：

城市綜合管廊作為城市的地下血脈，是水、電、天然氣等物資輸送的生命線。綜合管廊本身存在危險源，在當前復雜的國際形勢下，容易成為恐怖襲擊和戰時敵方空襲打擊的重點。投料口(檢查井)是綜合管廊口部的重要組成部分，在平時主要用于管線入廊。由于投料口(檢查井)的尺寸較大，戰時爆炸產生的沖擊波容易進入綜合管廊，從而對管廊內的生命線工程產生破壞。因此，投料口(檢查井)作為人防設計中的薄弱環節，需要重點考慮。其次，2014年6月1日，臺灣高雄市街道發生可燃氣體外泄，引發多次大爆炸，在爆炸事故中，由于沖擊波的破壞，地下空間中又沒有足夠的泄爆孔口，導致大部分井蓋直接被炸飛。當沖擊波源于管廊外部時，蓋板應有效抵御沖擊波來保證地下綜合管廊內部生命線工程的穩定。當管廊內部發生爆炸，沖擊波應得到及時釋放，防止結構發生更大的破壞。因此，有必要針對目前城市綜合管廊投料口(檢查井)兼顧人防的要求，設計一種新穎、實用的智能化防爆和泄爆蓋板。

技術實現要素：

為了滿足綜合管廊內投料口(檢查井)滿足正常使用的同時兼顧人防防空要求，同時考慮管廊內的災害預防(火災和爆炸等)，本發明設計了一種用于綜合管廊兼顧人防設計的投料口(檢查井)智能防爆和泄爆蓋板，在蓋板主體上，通風、防爆及泄爆孔口模塊可以實現蓋板在通風、防爆和泄爆三種功能模式的轉換，分別對應日常管廊使用中的通風需求、戰時管廊防災中的防護需求(防外部沖擊波)和管廊內部災害的排壓需求(泄爆口)三種情形，并由蓋板監測控制模塊實現記錄和計算，并分析防爆和泄爆蓋板的狀態。蓋板監測控制模塊包括了壓力監測模塊、角度傳感器等，可以判斷蓋板、孔口等工作狀況，自動化在線的對智能防爆和泄爆蓋板的性能進行快速精確的檢測，有利于后續定期維護保養，確保良好運行狀態和戰時工程防護效果。

為達到上述目的，本發明可采用如下技術方案：

一種用于管廊兼顧人防設計的智能防爆和泄爆蓋板組件，其特征在于，包括蓋板門框、與蓋板門框配合的蓋板、位于蓋板門框下方的通道、位于通道進出口的轉換板、監測控制模塊；

所述監測控制模塊包括角度監測模塊、壓力監測模塊、數據分析與處理模塊以及數據傳輸模塊；

其中所述角度監測模塊用以獲得轉換板的擺動角度數據，壓力監測模塊用以獲得轉換板受到的壓力數據；

數據分析與處理模塊內預設有擺動角度數據預設值、壓力數據預設值；數據分析與處理模塊用以接收轉換板的擺動角度數據、轉換板受到的壓力數據并分別與擺動角度數據預設值、壓力數據預設值對比后提供判斷結果；

數據傳輸模塊用以接收數據分析與處理模塊的數據并將數據上傳，該數據包括轉換板的擺動角度數據、轉換板的擺動角度數據與擺動角度數據預設值的對比數據、轉換板受到的壓力數據、轉換板受到的壓力數據與壓力數據預設值的對比數據。

進一步的，數據上傳模塊的上傳方式包括無線傳輸方式或電力載波傳輸方式。

進一步的，所述角度監測模塊采用微機械陀螺獲得轉換板的轉動角度數據。

進一步的，還包括位于蓋板下方的限位座；所述轉換板的上端通過橫向的轉軸安裝在蓋板上并通過轉軸轉動，且轉換板在自由狀態下靠自重作用與限位座的限位接觸并密閉；轉換板角度監測模塊安裝在轉軸上；所述限位座位于轉換板的下側。

進一步的，所述轉換板在自由狀態下是縱向下垂的狀態。或者，所述轉換板在自由狀態下是橫向放置狀態，并且轉換板的末端壓在限位座上。所述轉換板的正面及背面均設有限位座，其中一個限位座安裝在轉軸對側，另一個限位座安裝在轉軸上方，且每個限位座上均設有壓力監測模塊。

有益效果：相對于現有技術，平時管廊內需要通風時，可以通過電機打開轉換板實現與外界通風；戰時遇到?jīng)_擊波時，若轉換板處于打開狀態，外部沖擊波的作用下會自動密閉；當管廊內部發生泄漏和火災進而產生爆炸災害后，處于密閉狀態的轉換板會在沖擊波作用下自動打開，實現泄壓功能，保證整個智能防爆和泄爆蓋板不被沖擊波掀起并損毀。同時，蓋板采用孔口對稱設計，使防爆板受力均勻，以便抵御更強的沖擊波作用。

同時，本發明通過角度傳感器和壓力監測模塊監測蓋板的實時狀態，記錄轉換板擺動角度及壓力數據，分析轉換板的受力狀態，確定起始和終止的位置與角度，判斷轉換板的工作狀況，并通過預設在數據分析與處理模塊中的規范(標準)的要求，自動的智能防爆和泄爆蓋板的性能與健康狀況進行判斷并可以上傳數據，達到在線監測的目的。從而可以自動化的、在線的對智能蓋板的性能進行快速精確的檢測。有利于后續對智能蓋板進行定期維護保養，確保智能防爆和泄爆蓋板的運動部件保持良好運行狀態，確保戰時工程防護效果。

本發明還提供了用于管廊兼顧人防設計的智能防爆和泄爆蓋板組件的性能檢測方法，該檢測方法的可采用如下技術方案：

通過轉換板轉動時角度監測模塊獲取實時張角，進而判斷轉換板的開啟角度，判斷轉軸轉動的靈活性，通過轉換板壓力監測模塊獲取壓力數據，通過數據處理模塊的分析判斷，比對技術規范要求，得出轉換板的性能與健康狀況。

進一步的，初始角監測模塊在轉換板閉合時監測值均為0°；而數據傳輸模塊設計采用170MHz無線串口模塊。

附圖說明

圖1為本發明中的蓋板及蓋板門框示意圖。

圖2為本發明中轉換板的第一種實施例示意圖，并展示了轉換板打開時的狀態。

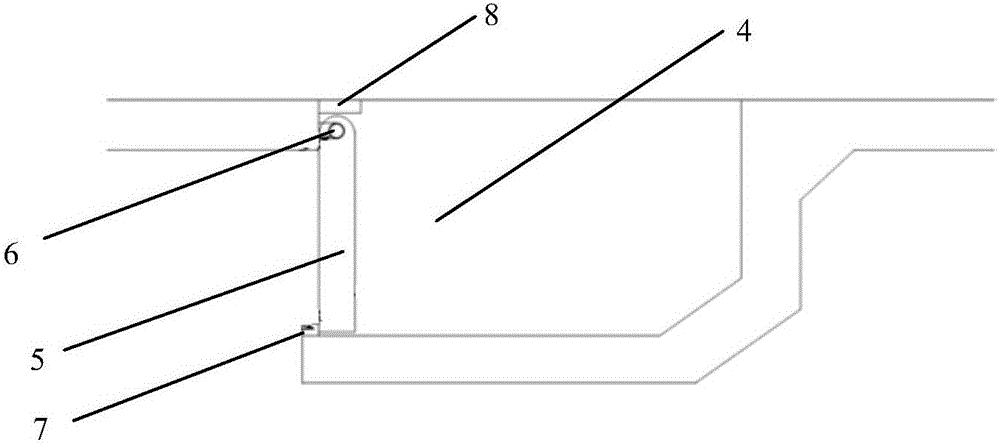

圖3為本發明中轉換板的第一種實施例示意圖，并展示了轉換板關閉時的狀態。

圖4為本發明中轉換板的第二種實施例示意圖，并展示了轉換板打開時的狀態。

圖5為本發明中轉換板的第二種實施例示意圖，并展示了轉換板關閉時的狀態。

具體實施方式

請參閱圖1所示，為本發明用于管廊兼顧人防設計的智能防爆和泄爆蓋板組件中的蓋板門框1即與蓋板門框配合的蓋板2。所述蓋板2上設有對稱設計的孔口3，該孔口3在蓋板2下方受到?jīng)_擊波沖擊時起到泄壓的作用，且對稱的設計使蓋板2受力均勻，以便抵御更強的沖擊波作用。

請參閱圖2及圖3所示，為本發明中轉換板的第一種實施例。

圖2及圖3中，本發明蓋板組件中設有位于蓋板門框1下方的通道4、位于通道4進出口的轉換板5、監測控制模塊；所述監測控制模塊包括角度監測模塊、壓力監測模塊、數據分析與處理模塊(未圖示)以及數據傳輸模塊(未圖示)。其中所述角度監測模塊用以獲得轉換板5的擺動角度數據，在本實施方式中，所述角度監測模塊采用微機械陀螺獲得轉換板的轉動角度數據。壓力監測模塊用以獲得轉換板受到的壓力數據。而數據分析與處理模塊內預設有擺動角度數據預設值、壓力數據預設值；數據分析與處理模塊用以接收轉換板的擺動角度數據、轉換板受到的壓力數據并分別與擺動角度數據預設值、壓力數據預設值對比后提供判斷結果。而數據傳輸模塊用以接收數據分析與處理模塊的數據并將數據上傳，該數據包括轉換板的擺動角度數據、轉換板的擺動角度數據與擺動角度數據預設值的對比數據、轉換板受到的壓力數據、轉換板受到的壓力數據與壓力數據預設值的對比數據。數據上傳模塊的上傳方式包括無線傳輸方式或電力載波傳輸方式。在本第一種實施方式中，所述轉換板5在自由狀態下是縱向下垂的狀態。所述轉換板5的上端通過橫向的轉軸6安裝在蓋板2上并通過轉軸6轉動。其中該組件還包括限位座，所述轉換板5的正面及背面均設有限位座，其中一個限位座7安裝在轉軸6對側，即在轉換板5的下方。另一個限位座8安裝在轉軸6上方，且每個限位座上均設有壓力監測模塊。且轉換板5在自由狀態下靠自重作用與位于下方的限位座7的限位接觸并密閉；轉換板角度監測模塊安裝在轉軸6上。

請再參閱圖4及圖5所示，為本發明中轉換板的第二種實施例。所述轉換板5在自由狀態下是橫向放置狀態，并且轉換板5的末端壓在一個限位座6上。同樣的，所述轉換板5的正面及背面均設有限位座，其中一個限位座7安裝在轉軸6對側，即在轉換板5的下方。另一個限位座8安裝在轉軸6上方，且每個限位座上均設有壓力監測模塊。轉換板角度監測模塊安裝在轉軸6上。

請再結合圖2至圖5所示，無論哪一種實施例的轉換板，均能夠?qū)崿F(xiàn)蓋板在通風、防爆和泄爆三種功能模式的轉換，分別對應日常管廊使用中的通風需求、戰時管廊防災中的防護需求(防外部沖擊波)和管廊內部災害的排壓需求(泄爆口)三種情形。平時管廊內需要通風時，通過電機打開轉換板5實現與外界通風；戰時遇到?jīng)_擊波時，若轉換板5處于打開狀態，外部沖擊波的作用下會自動密閉。具體為，轉換板5在沖擊波超壓作用下轉換板卡在限位座7上，擋住通風口，防止沖擊波進入。當管廊內部發生泄漏和火災進而產生爆炸災害后，處于密閉狀態的轉換板5會在沖擊波作用下自動打開，并在限位座8的保護下防止轉角過大打開，實現泄壓功能，保證整個智能防爆和泄爆蓋板不被沖擊波掀起并損毀。在氣流穩定之后，再在重力作用下自行關閉。

而本發明中的用于管廊兼顧人防設計的智能防爆和泄爆蓋板組件的性能檢測方法為：

在數據分析與處理模塊中設置技術規范的數據，包括轉換板張角規范數據以及壓力規范數據；通過轉換板轉動時角度監測模塊獲取實時張角，進而判斷轉換板的開啟角度，通過轉換板壓力傳感器獲取實時壓力，通過數據處理模塊的分析判斷，比對智能防爆和泄爆蓋板技術規范要求，得出智能防爆和泄爆蓋板的性能與健康狀況。初始角監測模塊在轉換板閉合時監測值均為0°，即表示為轉換板閉合無轉角。

在日常的使用與定期維護中通過轉換板擺動時角度監測模塊獲取實時張角，進而判斷轉換板的開啟角度，通過轉換板壓力傳感器獲取實時壓力，通過數據處理模塊的分析判斷，比對智能防爆和泄爆蓋板技術規范要求，得出智能防爆和泄爆蓋板的性能與健康狀況。確保防空地下室平時的通風要求，在戰時沖擊波到達時，轉換板在沖擊波作用下防護功能的有效實現。在平時通風要求時，轉換板的正常打開。在工程中為保證工程對通風量的需要，智能防爆和泄爆蓋板一般有多路多列單門組合構成，為便于檢測與數據的獲取，在整個傳感器的設計中采用多路傳感器集成模塊解決多門的數據檢測，一次動作完成一列活門狀態數據的獲取與傳輸，達到簡單、高效的目的。

通過上述檢測方法，能夠自動的對智能防爆和泄爆蓋板的性能與健康狀況進行判斷并可以上傳數據，達到在線監測的目的。從而可以自動化的、在線的對活門的性能進行快速精確的檢測。有利于后續對活門進行定期維護保養，確保智能防爆和泄爆蓋板的運動部件保持良好運行狀態，確保戰時工程防護效果。

另外，本發明的具體實現方法和途徑很多，以上所述僅是本發明的優選實施方式。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。本實施例中未明確的各組成部分均可用現有技術加以實現。
